ভূমিকা
অনমনীয় আনমন প্রিন্টেড সার্কিট বোর্ড একটি অ্যাপ্লিকেশন মধ্যে নমনীয় এবং অনমনীয় বোর্ড প্রযুক্তির সংমিশ্রণ ব্যবহার বোর্ড আছে. সর্বাধিক অনমনীয় আনমন বোর্ড নমনীয় সার্কিট নিম্নস্তর বাহ্যিকভাবে এবং / অথবা অন্ত এক বা একাধিক অনমনীয় বোর্ড সংযুক্ত আবেদন নকশা উপর নির্ভর করে একাধিক স্তর নিয়ে গঠিত. নমনীয় নিম্নস্তর আনমন একটি ধ্রুবক রাষ্ট্র হতে পরিকল্পিত হয় এবং সাধারণত উত্পাদন বা ইনস্টলেশনের সময় নমনীয় বক্ররেখা মধ্যে গঠিত হয়.
অনমনীয় আনমন ডিজাইন, একটি টিপিক্যাল অনমনীয় বোর্ড পরিবেশের নকশা করার চেয়েও বেশি প্রতিদ্বন্দ্বিতামূলক হয় যেমন এই বোর্ড একটি 3D স্থান, যা বৃহত্তর স্থানিক দক্ষতা প্রস্তাব ডিজাইন করা হয়. ত্রিমাত্রিক ডিজাইন অনমনীয় আনমন ডিজাইনার মোড় নিতে পারে, ভাঁজ এবং চূড়ান্ত আবেদন প্যাকেজ জন্য তাদের পছন্দসই আকৃতি অর্জন নমনীয় বোর্ড নিম্নস্তর পাকানো সক্ষম হচ্ছে.
উৎপাদন প্রক্রিয়া
একটি দৃঢ় আনমন প্রোটোটাইপ বা উৎপাদন পরিমাণে বৃহদায়ত অনমনীয় আনমন পিসিবি জালিয়াতি এবং PCB সমাবেশ প্রয়োজন উত্পাদক কিনা, প্রযুক্তির ভাল প্রমাণিত এবং নির্ভরযোগ্য হয়. আনমন পিসিবি অংশ স্বাধীনতা স্থানিক ডিগ্রী সঙ্গে স্থান এবং ওজন সমস্যা অভিভূতকারী মধ্যে বিশেষভাবে ভালো হয়.
আনমন-অনমনীয় সমাধান সতর্ক বিবেচনা এবং অনমনীয় আনমন পিসিবি নকশা পর্যায়ে প্রাথমিক পর্যায়ে এ উপলব্ধ অপশনের একটি সঠিক মূল্যায়ন উল্লেখযোগ্য সুবিধা ফিরে আসবে. এটা সমালোচনামূলক অনমনীয় আনমন পিসিবি জালিয়াত নকশা প্রক্রিয়া তাড়াতাড়ি জড়িত হয় নকশা নিশ্চিত করার এবং প্রভূত অংশ উভয় সমন্বয় এবং চূড়ান্ত পণ্য বৈচিত্র জন্য অ্যাকাউন্ট করতে হয়.
অনমনীয় আনমন উত্পাদন পর্যায়ে আরো জটিল এবং সময় অনমনীয় বোর্ড জালিয়াতি চেয়ে ব্যয়কারী. সকল অনমনীয় আনমন সমাবেশ নমনীয় উপাদান অনমনীয় FR4 বোর্ড চেয়ে সম্পূর্ণ ভিন্ন হ্যান্ডলিং, শিল্পকর্মের এবং ঝালাই প্রক্রিয়ার আছে.
অ্যাপ্লিকেশন
অনমনীয় নমনীয় PCBs অ্যাপ্লিকেশন বিস্তৃত অ্যারের প্রস্তাব, ফোন ও ডিজিটাল ক্যামেরার ঘরের সামরিক অস্ত্রসম্ভার এবং মহাকাশ সিস্টেম থেকে ক্ষণিকের. ক্রমবর্ধমান, অনমনীয় আনমন বোর্ড জালিয়াতি যেমন তাদের স্থান এবং ওজন হ্রাস ক্ষমতা জন্য পেসমেকার হিসেবে মেডিকেল ডিভাইস ব্যবহার করা হয়েছে. অনমনীয় আনমন পিসিবি ব্যবহারের জন্য একই সুবিধা সামরিক অস্ত্রসম্ভার এবং অস্ত্র নিয়ন্ত্রণ ব্যবস্থা প্রয়োগ করা যেতে পারে.
ভোগ্যপণ্যের মধ্যে, অনমনীয় আনমন শুধু স্থান এবং ওজন পূর্ণবিস্তার না কিন্তু ব্যাপকভাবে ঝাল জয়েন্টগুলোতে এবং উপাদেয়, ভঙ্গুর তারের যে সংযোগ সমস্যা প্রবণ জন্য অনেক চাহিদা দূর, নির্ভরযোগ্যতা উন্নত. এই মাত্র কিছু উদাহরণ আছে, কিন্তু অনমনীয় আনমন PCBs টেস্টিং যন্ত্রপাতি, সরঞ্জাম এবং অটোমোবাইল সহ প্রায় সব উন্নত বৈদ্যুতিক অ্যাপ্লিকেশনের উপকারের জন্য ব্যবহার করা যেতে পারে. না নিশ্চিত কি প্রযুক্তি আপনার প্রকল্পের জন্য ব্যবহৃত করা দরকার? আমাদের বিশেষজ্ঞদের সঙ্গে যোগাযোগ করুন এবং আমরা আপনাকে সাহায্য করতে পারেন আউট আপনি অনমনীয় আনমন, আনমন বা এইচডিআই পিসিবি প্রযুক্তি প্রয়োজন কিনা চিন্তা.
পণ্যের বিবরণ:
প্রদান:
|

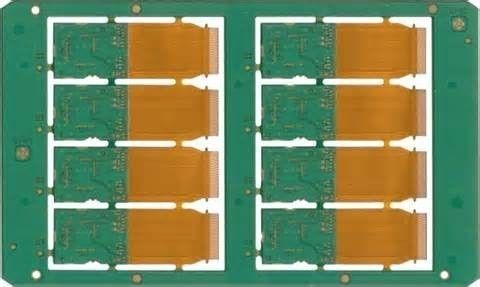

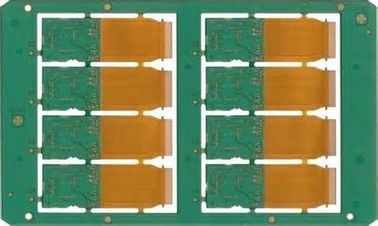

Rigid flex PCB produce
1.Layers count: 6 pcb;Board size: 224 x 206mm;
2.Minimum hole size: 0.4mm;Line width/space: 12/8mils
Rigid flex PCB produce
Key Specifications/
Special Features:
• HDI Printed Circuit Board
Pacific PCB is a leading production company specialized in producing small quantity and diverse PCB prototypes. We manage fast time-to market to the standard for quality assurance.
• General Manufacturing Capability
Category | Description | Capability |
File Formats | Gerber files- preferred | 274-X,274-D,DPF,ODB++ |
Drill file | X & Y coordinates, with tool sizes included | |
Size | Max. finished dimensions | 580mm x 800mm – Single/ Double-sided |
550mm x 800mm – Multilayer | ||
Board Thickness | Standard | 1.6mm ±10% |
Min. | Single/ Double-sided:0.2mm ±0.1mm | |
4-layer:0.4mm ±0.1mm | ||
6-layer:0.6mm ±0.1mm | ||
8-Layer:1.0mm ±0.1mm | ||
10-layer:1.0mm ±0.12mm | ||
12-layer:1.2mm ±0.12mm | ||
… | ||
32-layer:4.0mm ±0.4mm and above | ||
Max. | 6.3mm ±10% | |
Bow and twist | < 7/1000 | |
Copper | Outer Cu weight | 1oz ~ 10oz |
Weight | Inner Cu wight | 1/3oz ~ 6oz |
Laminate Materials | FR4(High TG,halogen-free),FR5,ISOLA(FR408,370HR),TEFLON,POLYIMIDE,ROGERS(RO4003,RO4350,RO4450),Aluminum plate (Single,Double-sided) | |
FR4 Thickness | 1.6mm | |
High TG FR4 (170 deg C) | 1.6mm | |
Board Cutting | Max. number of layers | 32 |
Min. thickness for inner layers (Cu thickness are excluded) | 0.07mm | |
Drilling | Min. size | 0.1mm |
Max. size | 6.0mm | |
Drill Deviation | ±0.002” (0.050mm) | |
PTH hole tolerance | ±0.003” (0.075mm) | |
NPTH hole tolerance | ±0.002” (0.050mm) | |
Angle of Countersink | 80°,90°,100°,120° | |
Plating | Min. hole size | 0.0008” |
Aspect ratio | 20 | |
Etching | Trace width tolerance | ±20% |
Min. trace width / space (1oz finished Cu weight starting from 1/3oz) | 0.003”/ 0.003”(0.08mm) | |
Min. trace width / space (1oz finished Cu weight starting from 1/2oz) | 0.004”/ 0.004”(0.1mm) | |
Min. trace width / space (2oz finished Cu weight) | 0.005”/ 0.005”(0.127mm) | |
Min. trace width / space (3oz finished Cu weight) | 0.008”/ 0.008”(0.2mm) | |
Min. trace width / space (4oz finished Cu weight) | 0.012”/ 0.012” (0.3mm) | |
Inner Layers | Min. space from drilling to inner pattern | 0.1mm |
Min. space from annular ring to inner pattern | 0.1mm | |
Layer-to-layer registration | ±0.003”(0.08mm) | |
Solder Mask | Color | green,light green,matte green,white,extreme white,black,matte black,dark brown,yellow,red,blue,transparent |
Min. solder mask clearance | 0.003” | |
Thickness | 0.0004” | |
Silkscreen | Color | White,black,yellow,red,blue,green |
Min. trace width | 0.005” | |
Min. size | 0.028” / 0.028” | |
Electrical Test | AOI | Y |
Flying Probe Tester | Y | |
Controlled Impedance | Tolerance | ±10% |
Impedance tester | Tektronix TDS8200 | |
Routing | End Mills Test | ±0.15mm(0.006”) |
CNC Tolerance | ±0.15mm(0.006”) | |
V-Cut Depth | ±0.1mm(0.004”) | |
V-cut angle deviation | ±0.1mm(0.004”) | |
Semi-hole | Y | |
Surface Finish | HASL,HASL pb free,immersion gold,immersion silver,immersion tin,O.S.P (Entek),S/G plating,ENEPIG,G/F plating,carbon… | |
Blind and Buried Vias | 3+N+3 | Y |
Resin,hole-filling ink,PTH | Y | |
Others | UL Cert. | Y |
ISO Cert. | ISO9001/ISO14001/RoHS |
Pacific PCB’s transparent factory allows our customers to witness the fascinating process of PCB production!
