ভূমিকা
PCB পরিষদ একটি প্রক্রিয়া যে জ্ঞান পিসিবি উপাদান ও সমাবেশের না শুধু বরং প্রিন্টেড সার্কিট বোর্ড নকশা, পিসিবি জালিয়াতি এবং চূড়ান্ত পণ্য একটি শক্তিশালী বোঝার প্রয়োজন. সার্কিট বোর্ড সমাবেশ মাত্র এক ধাঁধা নিখুঁত পণ্য প্রথমবার প্রদান করা টুকরা.
সান ফ্রান্সিসকো সার্কিট সব সার্কিট বোর্ড পরিষেবার জন্য একটি ওয়ান স্টপ সমাধান তাই আমরা প্রায়ই পিসিবি উৎপাদন প্রক্রিয়া নকশা থেকে সমাবেশ করার সঙ্গে জড়িত হয়. ভাল-প্রমাণিত বর্তনী সমাবেশ এবং উত্পাদন সহযোগীদের আমাদের শক্তিশালী নেটওয়ার্ক এর মাধ্যমে, আমরা আপনার প্রোটোটাইপ বা উৎপাদন পিসিবি অ্যাপ্লিকেশনের জন্য সবচেয়ে উন্নত এবং প্রায় অসীম ক্ষমতা প্রদান করতে পারেন. নিজেকে কষ্ট যে ক্রয় প্রক্রিয়ার সঙ্গে আসে সংরক্ষণ এবং একাধিক উপাদান বিক্রেতাদের সঙ্গে তার আচরণ. আমাদের বিশেষজ্ঞরা আপনার চূড়ান্ত পণ্যের জন্য সবচেয়ে ভাল অংশ পাবেন.
PCB পরিষদ সার্ভিস:
দ্রুত পালা প্রোটোটাইপ সমাবেশ
টার্ন-কী সমাবেশ
আংশিক পালা-চাবি সমাবেশ
চালান সমাবেশ
RoHS অনুবর্তী সীসা মুক্ত সমাবেশ
অ RoHS অনুবর্তী সমাবেশ
কনফরমাল লেপ
ফাইনাল বক্স-বিল্ড এবং প্যাকেজিং
PCB পরিষদ প্রক্রিয়া
তুরপুন ----- এক্সপোজার ----- কলাই ----- Etaching & খ ----- Punching ----- বৈদ্যুতিক টেস্টিং ----- শ্রীমতি ----- ওয়েভ ঝালাই --- --Assembling ----- আইসিটি ----- ফাংশন টেস্টিং ----- তাপমাত্রা ও আর্দ্রতা টেস্টিং
টেস্টিং সার্ভিস
এক্স-রে (2-D এবং 3-D:)
BGA এক্স-রে অ্যান্ড ইন্সপেকশন
AOI টেস্টিং (অটোমেটেড অপটিক্যাল পরিদর্শন)
আইসিটি টেস্টিং (ইন সার্কিট টেস্টিং)
ক্রিয়ামূলক টেস্টিং (বোর্ড ও সিস্টেম পর্যায়ে)
পবিবহন সুবিধা দেওয়া সংস্থা তদন্ত
কেপেবিলিটিস
সারফেস মাউন্ট প্রযুক্তি / পার্টস (শ্রীমতি সমাবেশ)
মাধ্যমে- হোল ডিভাইস / পার্টস (THD)
মিশ্র আর্জেন্টিনা: শ্রীমতি & THD সমাবেশ
BGA / মাইক্রো BGA / uBGA
QFN, পপ ও নেতৃত্ব-কম চিপস
2800 পিন গণনা BGA
0201/1005 প্যাসিভ উপাদান
0.3 / 0.4 পিচ
পপ প্যাকেজ
ফ্লিপ-চিপ CCGA অধীনে ভরা
BGA Interposer / স্ট্যাক আপ
এবং আরো ...
পণ্যের বিবরণ:
প্রদান:
|
বিশেষভাবে তুলে ধরা: | pcb assembly process,circuit board assembly |
---|
Electronic PCBA Design PCB circuit board , pcb design layout Double-Sided
Specifications
1, No MOQ;
2, OEM SMT&DIP Service;
3, 1-22 Layer;
4, UL.ROSH SGS Certification;
5, High quality, low cost&fast delivery.
Welcome to Rigao Electronics .CO.,Ltd.
- Contract Manufacturing
- Engineering Services
- PCB Design & Assembly and copy service
- Prototyping
- Components purchasing
- Cable and Wire Assemblies
- Plastics and Molds
- Fast turn around

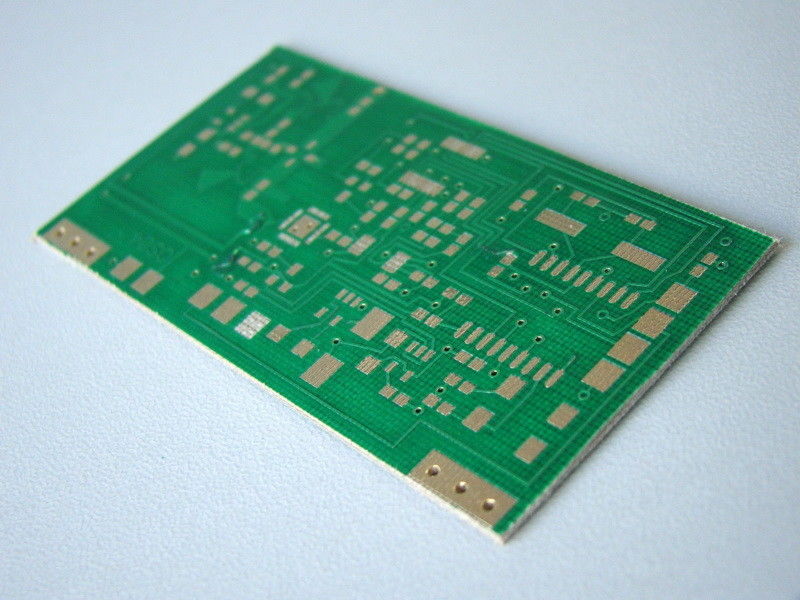

1. Double-Sided FR4 material 1 oz copper pcb board
2. Green solder mask, Immersion gold
3. with Competitive price
General Specifications Capability
Material Requirements:
Size | Max.Finshed Size | 20.9”x24.4”(530mm x 620mm ) |
Board Thickness | Standard | 0.004”to0.16 ” ±10% ( 0.1mmto4.0mm±10% ) |
Min. | Single/ Double-sided:0.008”±0.004”(0.2mm ±0.1mm) | |
4-layer:0.01”±0.008”(0.4mm ±0.1mm) | ||
8-layer :0.01”±0.008”(0.4mm ±0.1mm) | ||
Bow and twist | < 7/1000 | |
Copper Weight | Outer Cu weight | 0.5oz ~ 3.0oz |
Inner Cu wight | 0.5oz ~ 3.0oz | |
Laminate Materials | FR-4,FR-1,,FR-2,CEM-1,CEM-3 |
Process Requirements:
Solder Mask | Color | green,light green,white,black,dark brown,yellow,red,blue |
Min. solder mask clearance | 0.003”(0.07mm) | |
Thickness | 0.0005”-0.0007”(0.012mm-0.017mm) | |
Silkscreen | Color | White,black,yellow,red,blue,green |
Min. Size | 0.006”(0.15mm) | |
Surface Finish | HASL,HASL pb free,immersion gold,immersion silver,immersion tin,O.S.P (Entek),S/G plating,ENEPIG,G/F plating,carbon |
Quality Control:
Electrical testing | Flying Probe Tester | Y |
Controlled Impedance | Tolerance | ±10% |
Impedance tester | Tektronix TDS8200 | |
Routing | End Mills Test | ± 0.006”(0.15mm) |
CNC Tolerance | ±0.004”(0.1mm) | |
V-Cut Depth V-cut | FR-4(1/3+-0.1mm);FR-1,FR-2,CEM-1,CEM-3(1/2+-0.1mm) | |
V-cut angle V-CUT | 15°,18°,30° | |
V-CUT | line,hole,V-shape |
Manufacturing Capability for PCB Board
1). Material type: CEM-3,FR-4,FR-4-TG170/TG180,Halogen Free,Rogers,Arlon,Taconic,Isola,PTFE, Bergquist
2). Surface Treatment: HASL,HASL lead-free,HAL,Flash gold,immersion gold,OSP,Gold Finger
Palting,Selective thick gold plating, immersion silver,immersion tin, Carbon ink,peelable mask
3). Solder mask colour: Green/MATT Green/Blue/Yello/White/Black/Red
4). Board Size: 650mm*1000mm
5). Board Layer: 1L-26L
6). Board thickness: 0.2mm to 6.0mm
7). Finished Copper thickness: 0.5 OZ to 6 OZ
8). Min. drilled hole size: 3mil (0.075mm)
9). Min. Line width/Line spacing: 3mil/3mil
10). Copper thickness in hole: >20um
11). Board thickness tolerance: ±10%
12). Outline tolerance: Routing:±0.1mm,Punching:±0.1mm
13). Hole tolerance: PTH: ±0.076mm , NPTH: ±0.05mm
14). impedance control tolerance: ±10%
15). Warp and Twist: <0.75%
16). Tested by:Flying-Probe Tester, Fixture tester , Visual Inspection
17). Special requirements: Buried and blind vias, impedance control, thick Cu PCB,selectivity plating gold 30 microinch
18). Profiling: Punching, Routing, V-CUT, Beveling
19). Certificate: UL,ISO 9001,ISO14001,ROHS
20). We have a sound quality management system,Ensure the quality of all products
High precision manufacturing
Our Principle is simple, “Act by heart, Make the best.”
Our Strength is distinct, “Years of experiences in PCB and PCBA field”
Our Goal is achievable, “ To be the most reliable supplier of PCB and PCBA.”
Our Orientation is clear, “Focus on prototypes and low to medium volume business ”
