PCB বোর্ড জন্য পরীক্ষার পদ্ধতি
--- আমরা একাধিক মানের কোনো PCB বোর্ড আউট জাহাজীকরণ আগে আশ্বস্ত পদ্ধতি সঞ্চালন. এর মধ্যে রয়েছে:
* চাক্ষুষ পরিদর্শন
* উড়ন্ত প্রোব
* সাপে - নেউলে
· * Impedance নিয়ন্ত্রণ
· * ঝাল-ক্ষমতা সনাক্তকরণ
* ডিজিটাল metallograghic অনুবীক্ষণ যন্ত্র
· * AOI (অটোমেটেড অপটিক্যাল পরিদর্শন)
পিসিবি উৎপাদন জন্য বিস্তারিত শর্তাবলী
--- Pcb সমাবেশ জন্য প্রযুক্তিগত প্রয়োজনীয়তা:
* পেশাগত সারফেস মাউন্ট ও মাধ্যমে- গর্ত ঝালাই প্রযুক্তি
* 1206,0805,0603 উপাদান শ্রীমতি প্রযুক্তি মত বিভিন্ন মাপ
* আইসিটি (সার্কিট টেস্ট), FCT (ক্রিয়ামূলক সার্কিট টেস্ট) প্রযুক্তি.
উল, সিই, FCC, RoHS অনুমোদন সঙ্গে * PCB পরিষদ
* শ্রীমতি জন্য নাইট্রোজেন গ্যাস ঝালাই প্রযুক্তি.
* উচ্চ স্ট্যান্ডার্ড শ্রীমতি ও ঝাল অ্যাসেম্বলি লাইন
* উচ্চ ঘনত্ব পরস্পরের বোর্ড বসানো প্রযুক্তি ক্ষমতা.
পৃষ্ঠ চিকিত্সা
লিড বিনামূল্যে জন্য HAL
গোল্ড (1-30 মাইক্রো ইঞ্চি)
OSP
সিলভার কলাই
বিশুদ্ধ টিনের কলাই
নিমজ্জন টিনের
নিমজ্জন গোল্ড
সোনার আঙ্গুল
অন্যান্য সার্ভিস:
ক) আমরা রজার্স, Teflon, taconic, FR-4 উচ্চ TG, স্টক সিরামিক যেমন অনেক বিশেষ উপাদান আছে. আমাদের আপনার জিজ্ঞাসা পাঠাতে আপনাকে স্বাগতম.
খ) আমরা গুন উপাদান, PCB নকশা, পিসিবি কপি পিসিবি অঙ্কন, PCB সমাবেশ, and so on প্রদান.
পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | PCB বোর্ড নেতৃত্বে আলো পিসিবি নেতৃত্বে,led lighting PCB |
---|

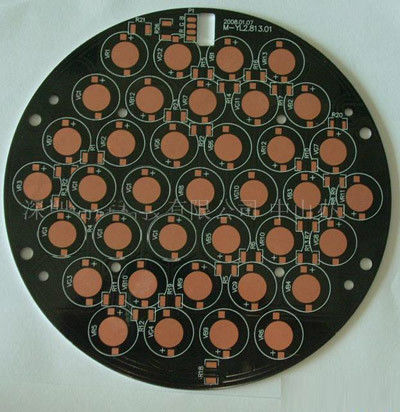

ভিডিওর জন্য যন্ত্রপাতির 1.6 মিমি অ্যালুমিনিয়াম নেতৃত্বাধীন PCB পরিষদ পেশাদারী
Rigao ইলেকট্রনিক্সের স্বাগতম
ইলেক্ট্রনিক্স 1.6 মিমি অ্যালুমিনিয়াম নেতৃত্বাধীন PCB পরিষদ
- চুক্তি উত্পাদন
- প্রকৌশল সেবাসমূহ
- পিসিবি ডিজাইন ও এসেম্বলি এবং অনুলিপি সেবা
- প্রোটোটাইপিং
- উপাদান ক্রয়
- কেবল এবং ওয়্যার সমাহারগুলি
- প্লাস্টিক এবং molds
- ফাস্ট চারপাশে ঘুরিয়ে
সাধারণ বিশেষ উল্লেখ ক্ষমতা
উপাদান আবশ্যক:
আয়তন | Max.Finshed সাইজ | 20.9 "x24.4" (530mm এক্স 620mm) |
বোর্ড বেধ | মান | 0,004 "to0.16" ± 10% (± 10% 0.1mmto4.0mm) |
ন্যূনতম. | একা / ডাবল পার্শ্বযুক্ত: 0,008 "± 0,004" (0.2 ± 0.1 মিমি) | |
4 স্তর: 0.01 "± 0,008" (0.4 ± 0.1 মিমি) | ||
8-স্তর: 0.01 "± 0,008" (0.4 ± 0.1 মিমি) | ||
Bow এবং সুতা | <7/1000 | |
কপার ওজন | বাইরের ছেদ ওজন | 0.5oz ~ 3.0oz |
ইনার ছেদ উইট | 0.5oz ~ 3.0oz | |
ফলকিত উপকরণ | ফ্রান্স -4, ফ্রান্স -1, ফ্রান্স-2, CEM -1 CEM -3 |
প্রক্রিয়া আবশ্যকতা:
ঝাল মাস্ক | রঙ | সবুজ, হালকা সবুজ, সাদা, কালো, গাঢ় বাদামী, হলুদ, লাল, নীল |
ন্যূনতম. ঝাল মাস্ক ক্লিয়ারেন্স | 0,003 "(0.07mm) | |
বেধ | 0.0005 "-0,0007" (0.012mm-0.017mm) | |
silkscreen | রঙ | সাদা, কালো, হলুদ, লাল, নীল, সবুজ |
ন্যূনতম. আয়তন | 0,006 "(0.15mm) | |
সারফেস সমাপ্ত | HASL, HASL PB বিনামূল্যে, নিমজ্জন স্বর্ণ, নিমজ্জন রূপা, নিমজ্জন টিন, OSP (Entek) S / জি কলাই, ENEPIG, জি / এফ কলাই, কার্বন |
মান নিয়ন্ত্রণ:
বৈদ্যুতিক টেস্টিং | পবিবহন সুবিধা দেওয়া সংস্থা তদন্ত পরীক্ষক | ওয়াই |
নিয়ন্ত্রিত Impedance | সহ্য | ± 10% |
impedance পরীক্ষক | Tektronix TDS8200 | |
প্রমাথী | শেষ মিলস টেস্ট | ± 0,006 "(0.15mm) |
CNC, সহনশীলতার | ± 0,004 "(0.1 মিমি) | |
ভী কাট গভীরতা ভী কাটা | ফ্রান্স-4 (1/3 + + -0.1mm); ফ্রান্স -1, ফ্রান্স-2, CEM -1 CEM -3 (1 / + 2 -0.1mm) | |
ভী কাটা কোণ ভী কাটা | 15 °, 18 °, 30 ° | |
ভী কাটা | লাইন, গর্ত, ভী আকৃতি |
সার্টিফিকেট:
উল Cert বর্তমানে. | ওয়াই |
আইএসও Cert বর্তমানে. | ISO9001: 2008 |
TS16949 | ওয়াই |
ISO14000 | ওয়াই |
PCB বোর্ড জন্য উৎপাদন ক্ষমতা
1). উপাদান টাইপ: CEM -3, ফ্রান্স -4, ফ্রান্স-4-TG170 / TG180, হ্যালোজেন বিনামূল্যে, রজার্স, Arlon, Taconic, Isola, PTFE, Bergquist
2). পৃষ্ঠ চিকিত্সা: HASL, HASL সীসা মুক্ত, HAL, ফ্ল্যাশ সোনা, নিমজ্জন স্বর্ণ, OSP, গোল্ড ফিঙ্গার Palting, সিলেক্টিভ পুরু স্বর্ণের কলাই, নিমজ্জন রূপা, নিমজ্জন টিন, কার্বন কালি, peelable মাস্ক
3). ঝাল মাস্ক রঙ: সবুজ / ম্যাট সবুজ / নীল / Yello / সাদা / কালো / লাল
4). বোর্ড আকার: 650mm * 1000mm
5). বোর্ড লেয়ার: 1L-26L
6). বোর্ড বেধ: 6.0 মিমি থেকে 0.2 মিমি
7). সমাপ্ত কপার বেধ: 0.5 OZ 6 শিবিরকর্মী
8). ন্যূনতম. drilled গর্ত আকার: 3mil (0.075mm)
9). ন্যূনতম. লাইনের প্রস্থ / পংক্তি ব্যবধান: 3mil / 3mil
10). গহ্বরে কপার বেধ:> 20um
11). বোর্ড বেধ সহনশীলতা: ± 10%
12). রূপরেখা সহনশীলতা: রাউটিং: ± 0.1 মিমি, Punching: ± 0.1 মিমি
13). হোল সহনশীলতা: PTH: ± 0.076mm, NPTH: ± 0.05 মিমি
14). ইম্পিডেন্স নিয়ন্ত্রণ সহনশীলতা: ± 10%
15). ওয়ার্প এবং টুইস্ট: <0.75%
16). পবিবহন সুবিধা দেওয়া সংস্থা-প্রোব টেস্টার, ক্রীড়ানুষ্ঠানের পরীক্ষক, চাক্ষুষ পরিদর্শন: দ্বারা পরিক্ষিত
17). বিশেষ প্রয়োজনীয়তা: সমাধি এবং অন্ধ VIAS, ইম্পিডেন্স নিয়ন্ত্রণ, পুরু ছেদ পিসিবি, নির্বাচনশীলতা কলাই স্বর্ণ 30 microinch
18). প্রোফাইলিং: Punching, রুটিং, ভী কাটা, Beveling
19). সার্টিফিকেট: উল, ISO-9001, ISO14001, উপসংহার
20). আমরা একটি শব্দ মান ম্যানেজমেন্ট সিস্টেম আছে, সব পণ্যের গুণগত মান নিশ্চিত
আবেদন
LED আলো, টেলিযোগাযোগ, কম্পিউটার অ্যাপ্লিকেশন, আলো, খেলা মেশিন, শিল্প নিয়ন্ত্রণ, বিদ্যুৎ, অটোমোবাইল এবং হাই-এন্ড কনজিউমার ইলেক্ট্রনিক্স, ect,: পণ্য যেমন হাই-টেক শিল্প বিস্তৃত প্রয়োগ করা হয়.
অবিরাম কাজ এবং বিপণন প্রচেষ্টা, আমেরিকান, কানাডা, ইউরোপ কাউন্টিকে, আফ্রিকা এবং অন্যান্য এশীয়-প্রশান্ত মহাসাগরীয় দেশগুলোতে পণ্য রপ্তানির মাধ্যমে.
কোয়ালিটির সার্টিফিকেট
লিড মুক্ত, আইএসও, উল, সিই
প্যাকেজিং ও শিপিং
প্যাকেজিং বিস্তারিত: | এন্টি - স্ট্যাটিক ব্যাগ, ভ্যাকুয়াম প্যাকিং, ঢেউতোলা এক্সপোর্ট শক্ত কাগজ |
সরবরাহের বিস্তারিত: | আমরা গ্রাহকদের 'পেমেন্ট পাওয়ার দুই সপ্তাহ পর |
প্যাকেজিং
পাঠানো
আপনি কোন আপনি চান উপায়, না শুধুমাত্র উপরে উপায়ে রক্ষা চয়ন করতে পারেন.
কেন আমাদের নির্বাচন করেছে?
2000 প্রত্যয়িত এবং আইপিসি-A600 (পিসিবি) এবং আইপিসি-A610 (PCB পরিষদ) স্ট্যান্ডার্ডগুলি সামঞ্জস্য: আমাদের উত্পাদন এবং মান নিয়ন্ত্রণ প্রক্রিয়া ISO-9001. আমাদের দক্ষতাঃ আমাদের শ্রেষ্ঠ পিসিবি / PCBA অনুবর্তী উল প্রত্যয়িত এবং RoHS হয়.
আমাদের নীতি, সহজ হয় "হৃদয় দ্বারা আইন, শ্রেষ্ঠ করুন."
আমাদের শক্তি স্বতন্ত্র, "পিসিবি এবং PCBA ক্ষেত্রে অভিজ্ঞতার বছর"
আমাদের লক্ষ্য সাধনযোগ্য, "পিসিবি এবং PCBA সবচেয়ে নির্ভরযোগ্য সরবরাহকারী করতে হবে."
আমাদের অভিযোজন স্পষ্ট, "মাঝারি ভলিউম ব্যবসা এগুলির নমুনা উপর ফোকাস এবং কম"
সুবিধাদি:
1. পেশাগত ও অভিজ্ঞ প্রকৌশলীদের
2. প্রতিযোগী মূল্য
3. সময় সেবা ইন
4. প্রোডাক্ট ওয়ারেন্টি
5. 16years অভিজ্ঞতা বেশী.
6. উচ্চ প্রযুক্তি
7. লিড সময়: 3-5 দিন
8. অফার প্রযুক্তি সমর্থন.
