উপাদান
FR4, অ হ্যালোজেন উপাদান, অ্যালুমিনিয়াম বেস কুপার বেজ, উচ্চ ফ্রিকোয়েন্সির উপাদান, পুরু তামা ফয়েল, 94 V0 (হাফ), পি উপাদান, উচ্চ TG: SL বিভাগ: S1000-2, ITEQ: IT180
পৃষ্ঠ চিকিত্সা
করতো HAL, নিমজ্জন গোল্ড, নিমজ্জন টিনের, নিমজ্জন সিলভার, গোল্ড ফিঙ্গার, OSP, করতো HAL (নিমজ্জন গোল্ড, OSP, নিমজ্জন রূপা, নিমজ্জন টিনের) + গোল্ড ফিঙ্গার
সুবিধা
1.PCB কারখানা সরাসরি
2.PCB উচ্চমানের
3.PCB ভাল মূল্য
4.PCB দ্রুত সময়
5.PCB সার্টিফিকেশন (আইএসও / উল E354810 / RoHS অনুবর্তী)
ক্ষমতা:
উচ্চ ফ্রিকোয়েন্সি (TACONIC উপাদান) / টিম / ঘনত্ব / স্পষ্টতা ইম্পিডেন্স নিয়ন্ত্রিত বোর্ড
-Heavy কপার পিসিবি, মেটাল ভিত্তিক পিসিবি. হার্ড গোল্ড পিসিবি, অন্ধ ও সমাধিস্থল VIAS বোর্ড,
হ্যালোজেন ফ্রি পিসিবি, অ্যালুমিনিয়াম সমর্থিত বোর্ড
-Gold আঙুল + + জন্য HAL & Leadfree HASL পিসিবি, Leadfree সামঞ্জস্যপূর্ণ পিসিবি
পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | অ্যালুমিনিয়াম কোর PCB,অ্যালুমিনিয়াম সমর্থিত পিসিবি |
---|

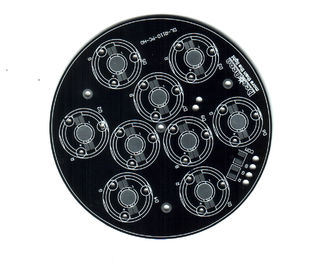

LED জন্য 94V অ্যালুমিনিয়াম PCB বোর্ড, তাপপ্রয়োগে অ্যালুমিনিয়াম সমর্থিত পিসিবি 2.0 বেধ
চটজলদি বিবরণ
পিসিবি প্রকার: | অ্যালুমিনিয়াম PCB |
লেয়ার: | একা সাইড |
ন্যূনতম .Line প্রস্থ / মহাশূন্য: | 3mil / 3mil |
ন্যূনতম. ব্যাস মাধ্যমে: | 0.3 |
ফিনিস বেধ: | 2.0 মিমি |
সারফেস শেষ: | HASL |
আকার: | 100 * 100mm |
উপাদান: | অ্যালুমিনিয়াম বেস |
রঙ: | কালো |
আবেদন: | এলইডি |
বিবরণ
শেনচেন Hengda 10 বছরেরও বেশি সময় ধরে অ্যালুমিনিয়াম প্রিন্টেড সার্কিট বোর্ড (নামেও মেটাল বেস PCBs) বিশেষ. যদিও মূলত শক্তি সরবরাহ শিল্পে ব্যবহারের জন্য ভেবেছেন এই নিম্নস্তর এখন বহুল উচ্চ উজ্জ্বলতা LED পণ্য ব্যবহৃত. এসব পণ্যের জন্য অনেক নাম আছে; অ্যালুমিনিয়াম পরিহিত অ্যালুমিনিয়াম বেস, মেটাল কোর (MCPCB), উত্তাপ মেটাল স্তর (আপনাকে IM বা IMPCB), গরম পরিবাহী PCBs, ইত্যাদি ... কিন্তু তারা সব একই জিনিস মানে. গরম পরিবাহী কিন্তু বৈদ্যুতিকভাবে অন্তরক অস্তরক একটি পাতলা স্তর একটি মেটাল বেস এবং একটি তামা ফয়েল মধ্যে স্তরিত. তামা ফয়েল পছন্দসই সার্কিট প্যাটার্ন মধ্যে etched হয় এবং অবরধাতু পাতলা অস্তরক মাধ্যমে এই সার্কিট থেকে দূরে তাপ স্বপক্ষে.
এই LED পণ্য এবং অ্যাপ্লিকেশন মধ্যে একটি ধাতু কোর পিসিবি ব্যবহার ব্যাপকভাবে তাপ নির্গত কমাতে সাহায্য.
অন্যান্য অ্যাপ্লিকেশনের যে MCPCB ইন্টিগ্রেশন জন্য আদর্শ সৌর প্যানেল এবং গতি নিয়ন্ত্রণ অ্যাপ্লিকেশন আছে. আমরা আমাদের এইচডিআই পিসিবি প্রযুক্তির সঙ্গে ধাতু কোর একত্রিত করতে পারেন.
মেটাল কোর পিসিবি সামগ্রী এবং বেধ
তাপ পিসিবির মেটাল কোর অ্যালুমিনিয়াম (অ্যালুমিনিয়াম কোর পিসিবি) তামা (তামা কোর পিসিবি বা ভারী তামা পিসিবি) বা বিশেষ করতোয়া একটি মিশ্রণ হতে পারে. সবচেয়ে সাধারণ একটি অ্যালুমিনিয়াম কোর পিসিবি হয়.
125 মিল, কিন্তু ঘন এবং পাতলা প্লেট হয় possible.MCPCB তামা ফয়েল বেধ 1 হতে পারে - - পিসিবি বেস প্লেট ধাতু কোর পুরুত্ব সাধারণত 30 মিল 10 আউন্স.
MCPCB উপকারিতা
MCPCBs কম তাপ প্রতিরোধের জন্য একটি উচ্চ তাপ পরিবাহিতা সঙ্গে একটি অস্তরক পলিমার স্তর একীভূত তাদের ক্ষমতা ব্যবহার করার জন্য সুবিধাজনক হতে পারে.
মেটাল কোর PCBs স্থানান্তর তাপ 8 থেকে 9 বার FR4 PCBs তুলনায় দ্রুততর. MCPCB laminates তাপ উড়া, তাপ উৎপাদিত উপাদান শীতল যা উন্নত কর্মক্ষমতা ও জীবন ফলাফল পালন.
অ্যালুমিনিয়াম ভিত্তিক PCB সঙ্গে পণ্য
অ্যাপ্লিকেশন যে তাপ বৃহৎ পরিমাণ প্রায়ই উৎপন্ন পর্যাপ্তরূপে সনাতন ভক্ত ব্যবহার জুড়ান করা যাবে না. ধাতু কোর PCBs মাধ্যমে পরিবাহী শীতল একটি আদর্শ উৎপাদন বিকল্প হয়.
MCPCBs সবচেয়ে ব্যাপকভাবে LED প্রযুক্তি পাওয়া যায় যেমন তারা একটি নির্দিষ্ট আলোকসজ্জা উত্পাদন প্রয়োজনীয় এলইডি সংখ্যা কমাতে. হালকা emitting ডায়োড যেমন অ্যাপ্লিকেশনের মধ্যে একটি তাপ মহান পরিমাণ মুক্তি
কারিগরী কেপেবিলিটিস
স্তর সংখ্যা | 1, 2, 4 বা 6, পর্যন্ত 36 স্তর |
আদেশ পরিমাণ | 1 500,000 |
বোর্ড আকৃতি | আয়তক্ষেত্রাকার, বৃত্তাকার, স্লট, cutouts, জটিল, অনিয়মিত |
বোর্ড টাইপ | অনমনীয়, নমনীয়, অনমনীয়-নমনীয় |
বোর্ড উপাদান | FR4 কাচ epoxy, FR4 হাই TG, RoHS অনুবর্তী; অ্যালুমিনিয়াম, রজার্স, ইত্যাদি |
বোর্ড কাটিয়া | শিয়ার, ভী স্কোর ট্যাব-নাস্তানাবুদ |
বোর্ড বেধ | ফ্লেক্স, 0.2 ~ 6.0 মিমি, 0.01 ~ 0.25 " |
কপার ওজন | 1.0, 1.5, 2.0 অজ |
ঝাল মাস্ক | ডাবল পার্শ্বযুক্ত সবুজ LPI, এছাড়াও লাল, সাদা, হলুদ, নীল, কালো সমর্থন |
সিল্ক স্ক্রিন | ডাবল পার্শ্বযুক্ত বা একক- পার্শ্বযুক্ত, সাদা, হলুদ, কালো, বা নেতিবাচক |
লাইন প্রস্থ কমপক্ষে সিল্ক স্ক্রিন | 0,006 "বা 0.15mm |
ম্যাক্স বোর্ড মাত্রা | 45 এক্স 45 "বা 114 এক্স 114 সেমি |
ন্যূনতম ট্রেস / ফাঁক | 0,004 ", 0.1 মিমি, বা 4 mils |
ন্যূনতম ড্রিল গর্ত ব্যাস | 0,006 ", 0.15mm, বা 6 mils |
সারফেস ফিনিস | HASL, Nickle, IMM গোল্ড, IMM টিনের, IMM সিলভার, OSP ইত্যাদি |
বোর্ড বেধ সহনশীলতা | ± 10% |
কপার ওজন সহনশীলতা | 0.25 রহমান ± |
সংক্ষিপ্ত স্লট প্রস্থ | 0.12 ", 3.0 মিমি, বা 120 mils |
ভী স্কোর গভীরতা | বোর্ড বেধ 20-25% |
গর্তের মধ্য দিয়ে প্রলেপ | হাঁ |
বেসিনে গর্ত | হাঁ |
ডিজাইন ফাইল ফরম্যাট | Gerber আরএস 274X, 274D, ঈগল এবং অটোক্যাড এর DXF, DWG |
পিসিবি উত্পাদনের ফ্লো চার্ট
পরীক্ষার পদ্ধতি
আমরা কোনো PCB বোর্ড আউট গ্রেপ্তার আগে একাধিক মান নিয়ন্ত্রণের পদ্ধতি সঞ্চালন. এর মধ্যে রয়েছে:
দ্রুত পালা সীসা বার
এইচডিআই পিসিবি উৎপাদনের জন্য, আমরা provid করতে 7 to10 দিন বার চারপাশে ঘুরিয়ে. Multilayer PCBs জন্য, fastestturnaround সময় স্তর এবং পরিমাণ সংখ্যার উপর নির্ভর করে.
পরিষেবা গ্যারান্টি
আমরা আমাদের সাধ্যমত পেশাগতভাবে প্রতিটি গ্রাহকের পরিবেশন করা, সত্য এবং বন্ধুত্বপূর্ণ নিশ্চিত করুন. আমরা সানন্দে আপনার প্রকল্পের পুনরায় কাজ করবে যদি আপনার প্রকল্পের 100% সন্তোষজনক নয়.
এখন একটি দ্রুত মূল্যউদ্ধৃতি পান
উপাদানের একটি বিলে পাঠানোর মাধ্যমে, Gerber ফাইল সমাবেশ অঙ্কন সহ এবং আমরা ঘন্টার মধ্যে আপনাকে ফেরত একটি উদ্ধৃতি থাকবে. শেনচেন hengda সঙ্গে তাহলে আর কখনোই লুকানো খরচ এবং আমাদের দাম খুব প্রতিযোগিতামূলক এবং যুক্তিসঙ্গত হয়.
