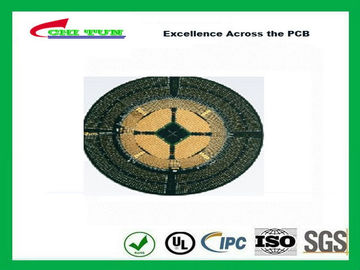

10 লেয়ার FR4 3.0 মিমি কলাই গোল্ড Impedance কন্ট্রোল দ্রুত পিসিবি অনুকৃতি এইচডিআই পিসিবি চালু
| পণ্যের বর্ণনা |
মডেল নম্বার: | কোটে ডি-008 |
লেয়ার সংখ্যা: | 10layer |
উপাদান: | FR4 Tg170 |
ফিনিস বেধ: | 3.0 মিমি |
শেষ তামা: | 2oz |
সারফেস শেষ: | কলাই স্বর্ণ |
| সবুজ ঝাল মাস্ক |
| হোয়াইট শার্ট.এটি |
| CNC, রাউটিং ভী কাটা |
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | CHITUN |
সার্টিফিকেশন: | উল, ROHS, আইএসও |
মান: | আইপিসি বা গ্রাহকদের requestion উপর বেস |
জরুরী 1-2layers জন্য 24hours,
Multilayer PCBs জন্য 2-4days.
ডবল পার্শ্বযুক্ত পিসিবির 24 ঘন্টা ঘুরে সময়,
2-4 দিন পালা পাওয়া দশ স্তর পর্যন্ত;
দশ স্তর এক সপ্তাহের মধ্যে সম্পন্ন করা যাবে.
নতুন পণ্য পরিচিতি চক্র সময় কমান.
অ্যাপ্লিকেশান (উদ্দিষ্ট বাজার):
শীতল এবং ওয়াশিং মেশিন, স্যুইচিং পাওয়ার এম্প্লিফায়ার্স, হোম কম্পিউটার, হোম থিয়েটার / স্টেরিও পারিপার্শ্বিক সাউন্ড সিস্টেম, কেবল টেলিভিশন কনভার্টার বক্স, হাত অনুষ্ঠিত ভিডিও গেম, ডিজিটাল এবং এনালগ সুইচিং, রিমোট কন্ট্রোল ইলেকট্রনিক খেলনা, ডিস্ক ড্রাইভ অনুলিপি সিস্টেম, LOJACK স্বয়ংক্রিয় পুনরুদ্ধার সিস্টেম, ইলেক্ট্রনিক টেলিভিশন অডিয়েন্স মেজারমেন্ট সিস্টেম / ইলেক্ট্রনিক অডিয়েন্স মেজারমেন্ট সিস্টেম, মাথায় বাঁধিয়া ব্যবহার্য বেতারযন্ত্র সিস্টেম ect.
প্রযুক্তি ক্ষমতা
বৈশিষ্ট্য | 2015 | 2016 | 2017 |
বেস উপাদান | CEM1, CEM3,
মধ্য-TG FR4,
উচ্চ TG FR4,
হ্যালোজেন বিনামূল্যে,
বিটি / রজার্স / PTFE অ্যালুমিনিয়াম বেস উপাদান | CEM1, CEM3,
মধ্য-TG FR4,
উচ্চ TG FR4,
হ্যালোজেন বিনামূল্যে,
বিটি / রজার্স / PTFE অ্যালুমিনিয়াম বেস উপাদান | CEM1, CEM3,
মধ্য-TG FR4,
উচ্চ TG FR4,
হ্যালোজেন বিনামূল্যে,
বিটি / রজার্স / PTFE অ্যালুমিনিয়াম বেস উপাদান |
সর্বোচ্চ. লেয়ার গণ্য | 24 | 30 | 32 |
সর্বোচ্চ. পিসিবি সাইজ (সর্বোচ্চ.) | 558mm এক্স 660mm | 558mm এক্স 660mm | 558mm এক্স 660mm |
বেস তামা | 1/3 আউন্স - - 5 রহমান | 1/3 - - 5 রহমান | 1/3 - - 5 রহমান |
কপার বেধ (বাইরের) | 6 রহমান | 6 রহমান | 6 রহমান |
সর্বোচ্চ. বোর্ড বেধ মিমি (মিল) | 3.4 (134) | 3.4 (134) | 3.4 (134) |
ন্যূনতম. বোর্ড বেধ মিমি (মিল) | 0.1 (4) | 0.1 (4) | 0.1 (4) |
ন্যূনতম. লাইন প্রস্থ / ব্যবধান | ইনার উম (মিল) | 75/100 (3 4) | 75/75 (3/3) | 75/75 (3/3) |
বাইরের উম (মিল) | 100/100 (4/4) | 75/75 (3/3) | 75/75 (3/3) |
ন্যূনতম. মেকানিক্যাল ড্রি সাইজ (মিমি) | 0.2 | 0.2 | 0.2 |
ন্যূনতম. HWTC উম (মিল) | 175 (7) | 175 (7) | 175 (7) |
ন্যূনতম. ঝাল মাস্ক খোলা উম (মিল) | 50 (2) | 50 (2) | 50 (2) |
শেখ শ্রীমতি পিচ মিমি (মিল) | 0.40 (16) | 0.45 (18) | 0.45 (18) |
BGA ডিভাইস পিচ (বেজ কপার 1oz) (মিল) | 0.25-0.3 (10-12) | 0.25-0.3 (10-12) | 0.25-0.3 (10-12) |
সারফেস সমাপ্ত প্রকার | HASL, সীসা মুক্ত HASL, ENIG, ফ্ল্যাশ সোনা, পুরু সোনা, সিলেক্টিভ স্বর্ণের কলাই, OSP, সিলেক্টিভ OSP / HASL, নিমজ্জন টিনের, নিমজ্জন সিলভার | HASL, সীসা মুক্ত HASL, ENIG, ফ্ল্যাশ সোনা, পুরু সোনা, সিলেক্টিভ স্বর্ণের কলাই, OSP, সিলেক্টিভ OSP / HASL, নিমজ্জন টিনের, নিমজ্জন সিলভার | HASL, সীসা মুক্ত HASL, ENIG, ফ্ল্যাশ সোনা, পুরু সোনা, সিলেক্টিভ স্বর্ণের কলাই, OSP, সিলেক্টিভ OSP / HASL, নিমজ্জন টিনের, নিমজ্জন সিলভার |
impedance কন্ট্রোল | +/- 10% | +/- 8% | +/- 8% |
Warpage | 0.7% | 0.5% | 0.5% |
বিশেষ প্রযুক্তি: ধমকানি কন্ট্রোল, Differencial পিসিবি প্রিন্টেড সার্কিট বোর্ড, Peelabemask পিসিবি, উচ্চ ঘনত্ব পিসিবি এইচডিআই, ভারি তামা পিসিবি, মেটাল কোর সার্কিট বোর্ড, কপার পরিহিত পিসিবি প্রিন্টেড সার্কিট বোর্ড, অন্ধ ও সমাধিস্থল Vias, লেজার drilled Vias, বার্ন-ইন বোর্ড, ফ্লেক্স বোর্ড, অনমনীয় ফ্লেক্স পিসিবি প্রিন্টেড সার্কিট বোর্ড, এজ অর্ধেক রজন প্লাগ হোল দিয়ে গর্ত সার্কিট বোর্ড, সিলেক্টিভ ধাতুলেপন হার্ড গোল্ড, বিশেষ পাতলা বা স্পেশাল স্থুল PCB বোর্ড পিসিবি পুরনো ধাতুপট্টাবৃত
সুবিধা:
- কোন MOQ, ছোট পরিমাণ প্রোটোটাইপ জন্য কম খরচে. আমরা একটি বড় প্যানেলের যা অন্যান্য গ্রাহকদের সঙ্গে খরচ সেট আপ শেয়ার করবো, যা ছোট পরিমাণ পিসিবি প্রোটোটাইপ জন্য অনেক পিসিবি সাধনী দ্বারা প্রয়োগকরণ খরচ বাঁচাতে পারে উপর প্রোটোটাইপ সার্কিট বোর্ড panelize.
- বৈশিষ্ট পিসিবি উত্পাদন. আমরা খরচ মূল্যায়নের পরীক্ষণ এবং Gerber প্রয়োজন নির্ধারণে, উৎপাদন ও চূড়ান্ত পরিদর্শন সার্কিট বোর্ড মান গ্যারান্টি থেকে এমআই উপার্জন থেকে প্রতিটি উৎপাদন প্রক্রিয়ায় পেশাদার প্রকৌশলী আছে.
- মধ্য ভলিউম উৎপাদন পিসিবি প্রোটোটাইপিং থেকে আপনার প্রিন্টেড সার্কিট বোর্ড চাহিদা পূরণের
- আইএসও / TS পিসিবি কারখানা প্রত্যয়িত.
- সময়মত রক্ষা কর. আমরা বেশী 95% উপর সময় প্রসবের হার রাখা
- সংযুক্ত সেবা আপনার প্রতিযোগিতামূলক শিপিং খরচ সঙ্গে দরজা চালান DDU দ্বারা আপনাকে পিসিবি ব্যবস্থা করতে. আপনাকে কোন কিছুই নিশ্চিত পরে অর্ডার মাত্র জন্য আপনার পিসিবি আপনার হাত থেকে রক্ষা অপেক্ষা ব্যবস্থা করার প্রয়োজন হবে না.
- আমাদের গ্রাহকের DFM জন্য বিনামূল্যে ডিআরসি অফার.
- শিল্পের একটি বিস্তৃত থেকে উত্পাদন পিসিবি প্রয়োজনীয় সমর্থন দশকের অভিজ্ঞতা
বাণিজ্যক শর্তাবলী:
ন্যূনতম চাহিদার পরিমাণ: | 1pcs |
দাম: | আলাপালোচনা |
প্যাকেজিং বিবরণ: | বক্স |
ডেলিভারি সময়: | দ্রুত পালা এবং স্বাভাবিক টাইপ |
পরিশোধের শর্ত: | টিটি, জলজ পালন, এবং অন্যদের আপস উপর বেস |
যোগানের ক্ষমতা: | 1, 000, 000PCS / সপ্তাহে |
