এইচডিআই PCB বোর্ড

উপাদান

FR4, অ হ্যালোজেন উপাদান, অ্যালুমিনিয়াম বেস কুপার বেজ, উচ্চ ফ্রিকোয়েন্সির উপাদান, পুরু তামা ফয়েল, 94 V0 (হাফ), পি উপাদান, উচ্চ TG: SL বিভাগ: S1000-2, ITEQ: IT180

পৃষ্ঠ চিকিত্সা

করতো HAL, নিমজ্জন গোল্ড, নিমজ্জন টিনের, নিমজ্জন সিলভার, গোল্ড ফিঙ্গার, OSP, করতো HAL (নিমজ্জন গোল্ড, OSP, নিমজ্জন রূপা, নিমজ্জন টিনের) + গোল্ড ফিঙ্গার

সুবিধা

1.PCB কারখানা সরাসরি
2.PCB উচ্চমানের
3.PCB ভাল মূল্য
4.PCB দ্রুত সময়
5.PCB সার্টিফিকেশন (আইএসও / উল E354810 / RoHS অনুবর্তী)

ক্ষমতা:

উচ্চ ফ্রিকোয়েন্সি (TACONIC উপাদান) / টিম / ঘনত্ব / স্পষ্টতা ইম্পিডেন্স নিয়ন্ত্রিত বোর্ড

-Heavy কপার পিসিবি, মেটাল ভিত্তিক পিসিবি. হার্ড গোল্ড পিসিবি, অন্ধ ও সমাধিস্থল VIAS বোর্ড,

হ্যালোজেন ফ্রি পিসিবি, অ্যালুমিনিয়াম সমর্থিত বোর্ড

-Gold আঙুল + + জন্য HAL & Leadfree HASL পিসিবি, Leadfree সামঞ্জস্যপূর্ণ পিসিবি

নীল BGA এইচডিআই পিসিবি মুদ্রিত সার্কিট বোর্ড নির্মাতা বেলিড Vias মাধ্যমে অন্ধ

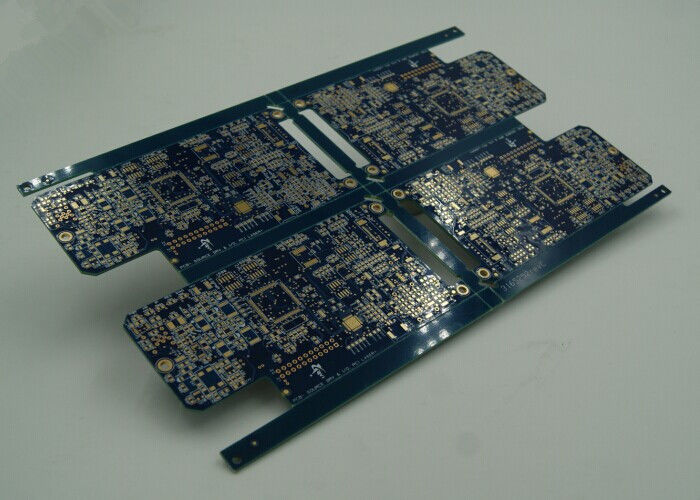

Blue BGA HDI PCB Printed Circuit Board Manufacturer with Blind Via Burried Vias

বড় ইমেজ : নীল BGA এইচডিআই পিসিবি মুদ্রিত সার্কিট বোর্ড নির্মাতা বেলিড Vias মাধ্যমে অন্ধ

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	LT Circuit
সাক্ষ্যদান:	UL E354810,SGS

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	কোনো MOQ
মূল্য:	Negotiable
প্যাকেজিং বিবরণ:	20pcs শূন্যস্থান ব্যাগ + রপ্তানি packing
ডেলিভারি সময়:	5-12Days
পরিশোধের শর্ত:	T/T, OA, L/C, পশ্চিম ইউনিয়ন
যোগানের ক্ষমতা:	দশ হাজার বর্গ মিটার মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

উপাদান:	FR4	লেয়ার:	6 স্তর
ব্লিঙ্ক করা কার্সরের পয়সা:	1 OZ	সারফেস কলাই:	Immersion সোনা
Solder মাস্ক:	নীল	Silkscreen:	সাদা
ব্লিঙ্ক করা কার্সরের বোর্ড:	1.6 মিমি
লক্ষণীয় করা:	এইচডিআই সার্কিট বোর্ড , ঝাল মাস্ক পি.সি.বি.

নীল BGA এইচডিআই পিসিবি মুদ্রিত সার্কিট বোর্ড নির্মাতা বেলিড Vias মাধ্যমে অন্ধ

পিসিবি ক্ষমতা

		উচ্চ নির্ভুলতা প্রোটোটাইপ	পিসিবি বাল্ক উত্পাদন
সর্বোচ্চ স্তরসমূহ		1-28 স্তর	1-14 স্তরসমূহ
MIN লাইন প্রস্থ (মিল)		3mil	4mil
MIN লাইন স্থান (মিল)		3mil	4mil
মিনার মাধ্যমে (যান্ত্রিক ড্রিলিং)	বোর্ড মোটা .1.2 মিমি	0.15mm	0.2
	বোর্ড মোটা ২.5 মিমি	0.2	0.3 মিমি
	বোর্ড বেধ> 2.5 মিমি	আসিফ রেশন 13: 1	আসিফ রেশন 13: 1
আস্পস রেশন		আসিফ রেশন 13: 1	আসিফ রেশন 13: 1
বোর্ড বেধ	MAX টি	8mm	7mm
বোর্ড বেধ	MIN এর	2 স্তরসমূহ: 0.2 মিমি; 4 স্তরসমূহ: 0.35 মিমি; 6 স্তরসমূহ: 0.55 মিমি; 8 স্তরসমূহ: 0.7 মিমি; 10 স্তরসমূহ: 0.9 মিমি	2 স্তরসমূহ: 0.2 মিমি; 4 স্তরসমূহ: 0.4 মিমি; 6 স্তরসমূহ: 0.6 মিমি; 8layers: 0.8 মিমি
MAX বোর্ড আকার		610 * 1200mm	610 * 1200mm
সর্বোচ্চ তামা বেধ		0.5-6oz	0.5-6oz
নিমজ্জন গোল্ড / গোল্ড মাপের পুরুত্ব		নিমজ্জন গোল্ড: Au, 1-8u " গোল্ড আঙুল: Au, 1-150 ইউ " গোল্ড ধাতুপট্টাবৃত: Au, 1-150u " নিকেল ধাতুপট্টাবৃত: 50-500u "
হোল তামা পুরু		25 মিটার 1 মিলিলা	25 মিটার 1 মিলিলা
সহ্য	বোর্ড বেধ	বোর্ড মোটা .1.0 মিমি: +/- 0.1 মিমি 1.0 মিমি <বোর্ড পুরুত্ব ২.0 মিমি: +/- 10% বোর্ডের বেধ> 2.0 মিমি: +/- 8%	বোর্ড মোটা .1.0 মিমি: +/- 0.1 মিমি 1.0 মিমি <বোর্ড পুরুত্ব ২.0 মিমি: +/- 10% বোর্ডের বেধ> 2.0 মিমি: +/- 8%
	আউটলাইন সহনশীলতা	≤100mm: +/- 0.1 মিমি 100 <≤300mm: +/- 0.15 মিমি > 300mm: +/- 0.2	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15 মিমি > 300mm: +/- 0.2
	impedance	± 10%	± 10%
মিনি সোলার মাস্ক সেতু		0.08 মিমি	0.10 মিমি
Vias ক্ষমতা প্লাগিং		0.25 মিমি - 0.60mm	0.70mm - 1.00mm

বিবরণ

1. PCB এবং পিসিবি সমাবেশ পেশাদার এক প্রস্তুতকারকের একক পার্শ্বযুক্ত PCB, ডবল পার্শ্বযুক্ত PCB, মাল্টিলেয়ার PCB, PCB বিন্যাস এবং নকশা এবং PCB সমাবেশ বিশেষ

2. উপাদান প্রকার: FR4, অ- হ্যালোজেন উপাদান, অ্যালুমিনিয়াম বেস, কুপার বেস, উচ্চ ফ্রিকোয়েন্সি উপাদান, মোটা তামা ফয়েল, 94-V0 (এইচবি), পিআই উপাদান, উচ্চ টি জি: এসএল S1000-2, আইটিইউইচ: IT180

3. সারফেস চিকিত্সা: এইচএএল, নিমজ্জন গোল্ড, নিমজ্জন টিনের, নিমজ্জন রূপালী, গোল্ড আঙুল, ওএসপি, এইচএএল (নিমজ্জন গোল্ড, ওএসপি, নিমজ্জন রূপালী, নিমজ্জন টিনের) + গোল্ড আঙুল

ব্লাইন্ড এর মাধ্যমে: এটি পৃষ্ঠার এক থেকে ভিতরের স্তর কোনটি থেকে।

মাধ্যমে burried: এটা ভিতরের স্তর মধ্যে যে এর মাধ্যমে মাধ্যমে burried শীর্ষ বা নীচের laye থেকে অ্যাক্সেসযোগ্য নয়।

সুবিধা

1.পিসিবি কারখানা সরাসরি
2.PCB উচ্চ মানের
3. পি সি বি ভাল দাম
4.পিসিবি দ্রুত সময়
5. পিসিবি সার্টিফিকেশন (ISO / UL E354810 / RoHS)
