উপাদান
FR4, অ হ্যালোজেন উপাদান, অ্যালুমিনিয়াম বেস কুপার বেজ, উচ্চ ফ্রিকোয়েন্সির উপাদান, পুরু তামা ফয়েল, 94 V0 (হাফ), পি উপাদান, উচ্চ TG: SL বিভাগ: S1000-2, ITEQ: IT180
পৃষ্ঠ চিকিত্সা
করতো HAL, নিমজ্জন গোল্ড, নিমজ্জন টিনের, নিমজ্জন সিলভার, গোল্ড ফিঙ্গার, OSP, করতো HAL (নিমজ্জন গোল্ড, OSP, নিমজ্জন রূপা, নিমজ্জন টিনের) + গোল্ড ফিঙ্গার
সুবিধা
1.PCB কারখানা সরাসরি
2.PCB উচ্চমানের
3.PCB ভাল মূল্য
4.PCB দ্রুত সময়
5.PCB সার্টিফিকেশন (আইএসও / উল E354810 / RoHS অনুবর্তী)
ক্ষমতা:
উচ্চ ফ্রিকোয়েন্সি (TACONIC উপাদান) / টিম / ঘনত্ব / স্পষ্টতা ইম্পিডেন্স নিয়ন্ত্রিত বোর্ড
-Heavy কপার পিসিবি, মেটাল ভিত্তিক পিসিবি. হার্ড গোল্ড পিসিবি, অন্ধ ও সমাধিস্থল VIAS বোর্ড,
হ্যালোজেন ফ্রি পিসিবি, অ্যালুমিনিয়াম সমর্থিত বোর্ড
-Gold আঙুল + + জন্য HAL & Leadfree HASL পিসিবি, Leadfree সামঞ্জস্যপূর্ণ পিসিবি
পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | সার্বজনীন পিসিবি বোর্ড,ঝাল মাস্ক পি.সি.বি. |
---|

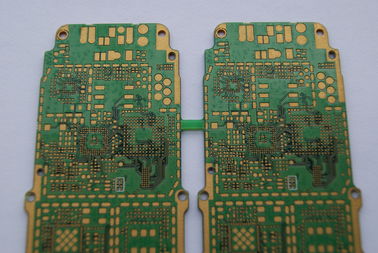

সবুজ FR4 উচ্চ ঘনত্ব সংযোগের HDI পিসিবি সার্কিট বোর্ড প্রস্তুতকারকের
বিবরণ
1. PCB এবং পিসিবি সমাবেশ পেশাদার এক প্রস্তুতকারকের একক পার্শ্বযুক্ত PCB, ডবল পার্শ্বযুক্ত PCB, মাল্টিলেয়ার PCB, PCB বিন্যাস এবং নকশা এবং PCB সমাবেশ বিশেষ
2. উপাদান প্রকার: FR4, অ হ্যালোজেন উপাদান, অ্যালুমিনিয়াম বেস, কুপার বেস, উচ্চ ফ্রিকোয়েন্সি উপাদান, মোটা তামা ফয়েল, 94-V0 (এইচবি), পিআই উপাদান, উচ্চ টি জি: এসএল S1000-2, আইটিইউইচ: IT180
3. সারফেস চিকিত্সা: এইচএএল, নিমজ্জন গোল্ড, নিমজ্জন টিনের, নিমজ্জন রূপালী, গোল্ড আঙুল, ওএসপি, এইচএএল (নিমজ্জন গোল্ড, ওএসপি, নিমজ্জন রূপালী, নিমজ্জন টিনের) + গোল্ড আঙুল
বিশেষ উল্লেখ
| উচ্চ নির্ভুলতা প্রোটোটাইপ | পিসিবি বাল্ক উত্পাদন | |
সর্বোচ্চ স্তরসমূহ | 1-28 স্তর | 1-14 স্তরসমূহ | |
MIN লাইন প্রস্থ (মিল) | 3mil | 4mil | |
MIN লাইন স্থান (মিল) | 3mil | 4mil | |
মিনার মাধ্যমে (যান্ত্রিক ড্রিলিং) | বোর্ড মোটা .1.2 মিমি | 0.15mm | 0.2 |
বোর্ড মোটা ২.5 মিমি | 0.2 | 0.3 মিমি | |
বোর্ড বেধ> 2.5 মিমি | আসিফ রেশন 13: 1 | আসিফ রেশন 13: 1 | |
আস্পস রেশন | আসিফ রেশন 13: 1 | আসিফ রেশন 13: 1 | |
বোর্ড বেধ | MAX টি | 8mm | 7mm |
MIN এর | 2 স্তরসমূহ: 0.2 মিমি; 4 স্তরসমূহ: 0.35 মিমি; 6 স্তরসমূহ: 0.55 মিমি; 8 স্তরসমূহ: 0.7 মিমি; 10 স্তরসমূহ: 0.9 মিমি | 2 স্তরসমূহ: 0.2 মিমি; 4 স্তরসমূহ: 0.4 মিমি; 6 স্তরসমূহ: 0.6 মিমি; 8layers: 0.8 মিমি | |
MAX বোর্ড আকার | 610 * 1200mm | 610 * 1200mm | |
সর্বোচ্চ তামা বেধ | 0.5-6oz | 0.5-6oz | |
নিমজ্জন গোল্ড / গোল্ড মাপের পুরুত্ব | নিমজ্জন গোল্ড: Au, 1-8u " |
| |
হোল তামা পুরু | 25 মিটার 1 মিলিলা | 25 মিটার 1 মিলিলা | |
সহ্য | বোর্ড বেধ | বোর্ড মোটা .1.0 মিমি: +/- 0.1 মিমি | বোর্ড মোটা .1.0 মিমি: +/- 0.1 মিমি |
আউটলাইন সহনশীলতা | ≤100mm: +/- 0.1 মিমি | ≤100mm: +/- 0.13mm | |
impedance | ± 10% | ± 10% | |
মিনি সোলার মাস্ক সেতু | 0.08 মিমি | 0.10 মিমি | |
Vias ক্ষমতা প্লাগিং | 0.25 মিমি - 0.60mm | 0.70mm - 1.00mm |
আবেদন
পণ্যগুলি হাই-টেক ইন্ডাস্ট্রিয়ালের বিস্তৃত পরিসরে প্রয়োগ করা হয় যেমন: LED, টেলিযোগাযোগ, কম্পিউটার অ্যাপ্লিকেশন, আলো, খেলা মেশিন, শিল্প নিয়ন্ত্রণ, বিদ্যুৎ, অটোমোবাইল এবং উচ্চ শেষ কনজিউমার ইলেক্ট্রনিক্স, ect। বিপণনের কাজ এবং প্রচেষ্টা অব্যাহত রেখে, আমেরিকা, কানাডা, ইউরোপ কাউন্টিতে, আফ্রিকা এবং অন্যান্য এশিয়া-প্রশান্ত মহাসাগরীয় অঞ্চলে পণ্য রপ্তানি হয়
সুবিধা
1. পিসিবি কারখানা সরাসরি
2. PCB ব্যাপক মানের নিয়ন্ত্রণ সিস্টেম আছে
3. পিসিবি ভাল দাম
4. 48hours থেকে পিসিবি দ্রুত পালা প্রসবের সময়।
5. PCB সার্টিফিকেশন (ISO / UL E354810 / RoHS)
6. এক্সপোর্ট সেবা 8 বছর অভিজ্ঞতা
7. পিসিবি নেই MOQ / MOV
8. পিসিবি উচ্চ মানের। এওআই (অটোমেটেড অপটিক্যাল ইন্সপেকশন), QA / QC, ফ্লাই পোর্ট, এস্টিং
