প্রোটোটাইপ পিসিবি বোর্ড

উপাদান প্রকার:

FR4, অ হ্যালোজেন উপাদান, অ্যালুমিনিয়াম বেস কুপার বেজ, উচ্চ ফ্রিকোয়েন্সির উপাদান, পুরু তামা ফয়েল, 94 V0 (হাফ), পি উপাদান, উচ্চ TG: SL বিভাগ: S1000-2, ITEQ: IT180

পৃষ্ঠ চিকিত্সা: করতো HAL, নিমজ্জন গোল্ড, নিমজ্জন টিনের, নিমজ্জন সিলভার, গোল্ড ফিঙ্গার, OSP, করতো HAL (নিমজ্জন গোল্ড, OSP, নিমজ্জন রূপা, নিমজ্জন টিনের) + গোল্ড ফিঙ্গার

আবেদন

LED, টেলিযোগাযোগ, কম্পিউটার অ্যাপ্লিকেশন, আলো, খেলা মেশিন, শিল্প নিয়ন্ত্রণ, বিদ্যুৎ, অটোমোবাইল এবং হাই-এন্ড কনজিউমার ইলেক্ট্রনিক্স, ect,: PCBs যেমন হাই-টেক শিল্প বিস্তৃত প্রয়োগ করা হয়. অবিরাম কাজ এবং বিপণন প্রচেষ্টা, আমেরিকান, কানাডা, ইউরোপ কাউন্টিকে, আফ্রিকা এবং অন্যান্য এশীয়-প্রশান্ত মহাসাগরীয় দেশগুলোতে পণ্য রপ্তানির মাধ্যমে.

অনবরত জিজ্ঞাসিত প্রশ্ন

প্রাপ্তিসাধ্য গর্ত মাপ কি?

150 mils 14 mils - 1 মিল ইনক্রিমেন্ট
200 mils 150 mils - 5 মিল ইনক্রিমেন্ট
উপরে 200 mils - গর্ত বাইরে নাস্তানাবুদ করা হবে
আমরা শুধুমাত্র ইম্পেরিয়াল ইউনিট এ ড্রিলস ব্যবহার. মেট্রিক ইউনিট (মিমি) জমা ফাইল ইম্পেরিয়াল ইউনিট (mils) রূপান্তরিত করা হবে এবং পরবর্তী মিল পর্যন্ত বৃত্তাকার.

আমি মেট্রিক ইউনিট নকশা যখন ওয়েবসাইট ইম্পেরিয়াল ইউনিট উল্লেখ করা হয় ব্যবহার করছি. সেখানে একটি রূপান্তর লেখচিত্র আমি উল্লেখ করতে পারেন কি?

যখন একটি অনলাইন মূল্যউদ্ধৃতি অনুরোধ, উদ্ধৃতি ফর্ম মাত্রা জন্য মিমি ইউনিট হিসেবে ইঞ্চি হ্যান্ডেল করতে পারেন.

কিভাবে আমি আমার নকশা অভ্যন্তরীণ cutouts / কল উল্লেখ না?

সকল অভ্যন্তরীণ cutouts / স্লট / কল একই লেয়ারে উল্লেখ করা উচিত বোর্ড সীমারেখা. ন্যূনতম routable স্লট আকার 32 mils হয়. যাতে সময় সময়, "বিশেষ অনুরোধ" বিভাগে এই যোগ্যতা রাজ্য দয়া যাতে আমাদের চাকার অংশবিশেষ ইঞ্জিনিয়ারদের এটা কর্ম সম্পর্কেই অবগত. এইটি এমন কিছু বিষয় আমরা প্রায়ই সম্মুখীন নয় - তাই সেখানে সম্ভাবনা আমরা তা উপেক্ষা করা হয়. নিশ্চিত এটা আমাদের কাছে পরিচিত করুন.

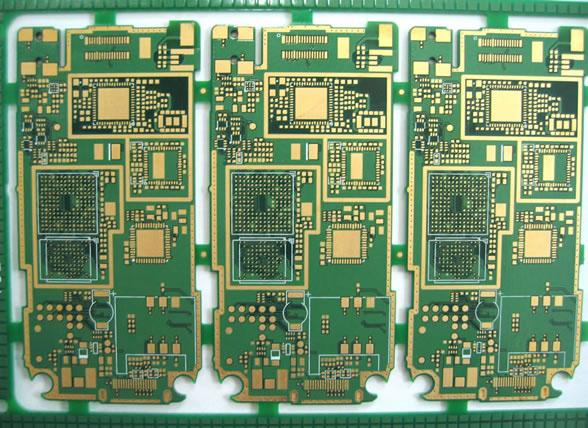

দ্রুত চালু প্রোটোটাইপ প্রিন্টেড সার্কিট বোর্ড ENIG / BGA, ডবল পার্শ্বযুক্ত পিসিবি

Quick Turn Prototype Printed Circuit Boards ENIG / BGA , Double Sided PCB

বড় ইমেজ : দ্রুত চালু প্রোটোটাইপ প্রিন্টেড সার্কিট বোর্ড ENIG / BGA, ডবল পার্শ্বযুক্ত পিসিবি

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	SYF
সাক্ষ্যদান:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Model Number:	SYF-067

প্রদান:

Minimum Order Quantity:	10PCS
মূল্য:	Negotiation
Packaging Details:	INNER VACCUM-PACKED WITH OUTER CARDBOARD CARTON
Delivery Time:	6-8 DAYS
Payment Terms:	O/A,D/P,L/C,T/T,PAYPAL, WEST UNION
Supply Ability:	1 MILLION PIECES PER MONTH
Characteristic Service:	ODM/OEM/PCBA
Features 1:	Gerber file needed
Features 2:	100% E-test
Features 3:	Quality guarantee and professional after-sale service

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

লক্ষণীয় করা:

প্রোটোটাইপ প্রিন্টেড সার্কিট বোর্ড

PCB জালিয়াতি প্রোটোটাইপ

দ্রুত চালু প্রোটোটাইপ প্রিন্টেড সার্কিট বোর্ড ENIG / BGA, ডবল পার্শ্বযুক্ত পিসিবি

পণ্য বিবরণ
কাঁচামাল	ফ্রান্স -4
লেয়ার গণ্য	6-লেয়ার
বোর্ড বেধ	2.0 মিমি
কপার বেধ	2.0oz
সারফেস সমাপ্ত	ENIG (Electroless নিকেল নিমজ্জন গোল্ড)
ঝাল মাস্ক	সবুজ
silkscreen	সাদা
ন্যূনতম. ট্রেস প্রস্থ / ব্যবধান	0,075 / 0.075mm
ন্যূনতম. গর্তের আকার	0.25
হোল ওয়াল কপার বেধ	≥20μm
মাপা	300 × 400mm
প্যাকেজিং	ইনার: ভ্যাকুয়াম-বস্তাবন্দী নরম প্লাস্টিক বেল মধ্যে বাইরের: ডবল straps সঙ্গে পিচবোর্ড কার্টুনগুলি
আবেদন	যোগাযোগ, অটোমোবাইল, সেল, কম্পিউটার, শিক্ষক
সুবিধা	প্রতিযোগী মূল্য, দ্রুত ডেলিভারি, ই এম ও ODM থেকে ইনকয়েরি, বিনামূল্যে নমুনা,
বিশেষ প্রয়োজনীয়তা	কবর ব্লাইন্ড করেকিছু, Impedance কন্ট্রোল, করেকিছু প্লাগ, BGA ঝালাই এবং গোল্ড ফিঙ্গার গ্রহণযোগ্য
সাক্ষ্যদান	উল, ISO9001: 2008, ROHS, নাগালের, SGS হ্যালোজেন -বিনামূল্যে

পিসিবি উৎপাদনের সামর্থ্য
প্রক্রিয়া ইঞ্জিনিয়ার	ITEMS আইটেম	উৎপাদন সক্ষমতা উৎপাদন ক্ষমতা
ফলকিত	আদর্শ	ফ্রান্স -1, ফ্রান্স-5, ফ্রান্স -4 উচ্চ- TG, রজার্সের Isola, ITEQ, অ্যালুমিনিয়াম, CEM -1 CEM -3 TACONIC, Arlon, Teflon
ফলকিত	বেধ	0.2 ~ 3.2mm
উত্পাদনের ধরণ	লেয়ার গণ্য	2L-16L
উত্পাদনের ধরণ	পৃষ্ঠ চিকিত্সা	করতো HAL, গোল্ড, নিমজ্জন গোল্ড, OSP, নিমজ্জন সিলভার, নিমজ্জন টিনের বিনামূল্যে জন্য HAL লিড
কাটা স্তরায়ণ	সর্বোচ্চ. ওয়ার্কিং প্যানেল আকার	1000 × 1200mm
ভিতরের স্তর	অভ্যন্তরীণ কোর বেধ	0.1 ~ 2.0 মিমি
	অভ্যন্তরীণ প্রস্থ / ব্যবধান	কমপক্ষে: 4 / 4mil
	অভ্যন্তরীণ কপার বেধ	1.0 ~ 3.0oz
মাত্রা	বোর্ড বেধ সহনশীলতা	± 10%
মাত্রা	Interlayer সারিবদ্ধতা	± 3mil
তুরপুন	তৈয়ার প্যানেল ফাইলের আকার	সর্বোচ্চ: 650 × 560mm
	তুরপুন ব্যাসার্ধ	≧ 0.25
	গর্ত ব্যাস সহনশীলতা	± 0.05 মিমি
	হোল অবস্থান সহনশীলতা	± 0.076mm
	Min.Annular রিং	0.05 মিমি
PTH + + প্যানেল কলাই	হোল ওয়াল তামা বেধ	≧ 20um
PTH + + প্যানেল কলাই	একরূপতা	≧ 90%
বাইরের স্তর	ট্র্যাক প্রস্থ	কমপক্ষে: 0.08 মিমি
বাইরের স্তর	ট্র্যাক ব্যবধান	কমপক্ষে: 0.08 মিমি
প্যাটার্ন কলাই	সমাপ্ত কপার বেধ	1oz ~ 3oz
EING / ফ্ল্যাশ গোল্ড	নিকেল বেধ	2.5um ~ 5.0um
EING / ফ্ল্যাশ গোল্ড	গোল্ড বেধ	0.03 ~ 0.05um
ঝাল মাস্ক	বেধ	15 ~ 35um
ঝাল মাস্ক	ঝাল মাস্ক সেতু	3mil
কিংবদন্তী	লাইনের প্রস্থ / পংক্তি ব্যবধান	6 / 6mil
সোনার আঙ্গুল	নিকেল বেধ	≧ 120u "
সোনার আঙ্গুল	গোল্ড বেধ	1 ~ 50u "
হট এয়ার শ্রেনী	টিনের বেধ	100 ~ 300u "
প্রমাথী	মাত্রা সহনশীল	± 0.1 মিমি
	স্লট সাইজ	কমপক্ষে: 0.4 মিমি
	কর্তনকারী ব্যাসার্ধ	0.8 ~ 2.4 মিমি
punching	রূপরেখা সহনশীলতার	± 0.1 মিমি
punching	স্লট সাইজ	কমপক্ষে: 0.5 মিমি
ভী কাটা	ভী কাটা মাত্রা	কমপক্ষে: 60mm
	কোণ	15 ° 30 ° 45 °
	বেধ সহনশীলতা থাকা	± 0.1 মিমি
Beveling	Beveling মাত্রা	30 ~ 300mm
পরীক্ষা	টেস্টিং ভোল্টেজ	250V
পরীক্ষা	Max.Dimension	540 × 400mm
impedance কন্ট্রোল	সহ্য	± 10%
দৃষ্টিভঙ্গি রেশন		12: 1
লেসার তুরপুন সাইজ		4mil (0.1 মিমি)
বিশেষ প্রয়োজনীয়তা		কবর ব্লাইন্ড করেকিছু, Impedance কন্ট্রোল, করেকিছু প্লাগ, BGA ঝালাই এবং গোল্ড ফিঙ্গার গ্রহণযোগ্য
ই এম ও ODM থেকে ইনকয়েরি পরিষেবা		হাঁ

চটজলদি বিবরণ

500 টির বেশি কর্মীদের সঙ্গে চীন মধ্যে বৃহত্তম পিসিবি (প্রিন্টেড সার্কিট বোর্ড) নির্মাতারা এক.
20 বছর অভিজ্ঞতার সঙ্গে চীন মধ্যে পেশাদারী পিসিবি নির্মাতাদের এক.
ISO9001 এর সার্টিফিকেশন: 2008, উল, সিই, ROHS, নাগালের, হ্যালোজেন -বিনামূল্যে শোভনীয়ও নয়.
SYF দ্বারা উত্পাদিত পিসিবি সব ধরণের জন্য প্রতিযোগী মূল্য সঙ্গে ভাল মানের.
সমাবেশ সঙ্গে পিসিবির ওয়ান স্টপ সার্ভিস আমাদের গ্রাহকদের সরবরাহ করা হয়.
দ্রুত প্রতিক্রিয়া সঙ্গে সর্বোত্তম সেবা সবসময় আমাদের গ্রাহকদের জন্য উপলব্ধ করা হয়.
পৃষ্ঠ ফিনিস সব ধরনের যেমন ENIG, OSP.Immersion সিলভার, নিমজ্জন টিনের, নিমজ্জন গোল্ড, লিড বিনামূল্যে HASL, করতো HAL হিসাবে, গৃহীত হয়েছে.
উন্নত উত্পাদন সরঞ্জাম জাপান ও জার্মানি, যেমন পিসিবি স্তরায়ণ মেশিন, CNC, তুরপুন মেশিন, অটো-PTH লাইন, AOI (স্বয়ংক্রিয় অপটিক ইন্সপেকশন), প্রোব উড়ন্ত মেশিন ইত্যাদি থেকে আমদানি করা.
BGA, অন্ধ ও সমাধিস্থল Vias এবং Impedence কন্ট্রোল গৃহীত হয়েছে.
