উপাদান প্রকার:
FR4, অ হ্যালোজেন উপাদান, অ্যালুমিনিয়াম বেস কুপার বেজ, উচ্চ ফ্রিকোয়েন্সির উপাদান, পুরু তামা ফয়েল, 94 V0 (হাফ), পি উপাদান, উচ্চ TG: SL বিভাগ: S1000-2, ITEQ: IT180
পৃষ্ঠ চিকিত্সা: করতো HAL, নিমজ্জন গোল্ড, নিমজ্জন টিনের, নিমজ্জন সিলভার, গোল্ড ফিঙ্গার, OSP, করতো HAL (নিমজ্জন গোল্ড, OSP, নিমজ্জন রূপা, নিমজ্জন টিনের) + গোল্ড ফিঙ্গার
আবেদন
LED, টেলিযোগাযোগ, কম্পিউটার অ্যাপ্লিকেশন, আলো, খেলা মেশিন, শিল্প নিয়ন্ত্রণ, বিদ্যুৎ, অটোমোবাইল এবং হাই-এন্ড কনজিউমার ইলেক্ট্রনিক্স, ect,: PCBs যেমন হাই-টেক শিল্প বিস্তৃত প্রয়োগ করা হয়. অবিরাম কাজ এবং বিপণন প্রচেষ্টা, আমেরিকান, কানাডা, ইউরোপ কাউন্টিকে, আফ্রিকা এবং অন্যান্য এশীয়-প্রশান্ত মহাসাগরীয় দেশগুলোতে পণ্য রপ্তানির মাধ্যমে.
অনবরত জিজ্ঞাসিত প্রশ্ন
প্রাপ্তিসাধ্য গর্ত মাপ কি?
150 mils 14 mils - 1 মিল ইনক্রিমেন্ট
200 mils 150 mils - 5 মিল ইনক্রিমেন্ট
উপরে 200 mils - গর্ত বাইরে নাস্তানাবুদ করা হবে
আমরা শুধুমাত্র ইম্পেরিয়াল ইউনিট এ ড্রিলস ব্যবহার. মেট্রিক ইউনিট (মিমি) জমা ফাইল ইম্পেরিয়াল ইউনিট (mils) রূপান্তরিত করা হবে এবং পরবর্তী মিল পর্যন্ত বৃত্তাকার.
আমি মেট্রিক ইউনিট নকশা যখন ওয়েবসাইট ইম্পেরিয়াল ইউনিট উল্লেখ করা হয় ব্যবহার করছি. সেখানে একটি রূপান্তর লেখচিত্র আমি উল্লেখ করতে পারেন কি?
যখন একটি অনলাইন মূল্যউদ্ধৃতি অনুরোধ, উদ্ধৃতি ফর্ম মাত্রা জন্য মিমি ইউনিট হিসেবে ইঞ্চি হ্যান্ডেল করতে পারেন.
কিভাবে আমি আমার নকশা অভ্যন্তরীণ cutouts / কল উল্লেখ না?
সকল অভ্যন্তরীণ cutouts / স্লট / কল একই লেয়ারে উল্লেখ করা উচিত বোর্ড সীমারেখা. ন্যূনতম routable স্লট আকার 32 mils হয়. যাতে সময় সময়, "বিশেষ অনুরোধ" বিভাগে এই যোগ্যতা রাজ্য দয়া যাতে আমাদের চাকার অংশবিশেষ ইঞ্জিনিয়ারদের এটা কর্ম সম্পর্কেই অবগত. এইটি এমন কিছু বিষয় আমরা প্রায়ই সম্মুখীন নয় - তাই সেখানে সম্ভাবনা আমরা তা উপেক্ষা করা হয়. নিশ্চিত এটা আমাদের কাছে পরিচিত করুন.
পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | অনুরূপ প্রিন্টেড সার্কিট বোর্ড,pcb রচনায় প্রোটোটাইপ |
---|

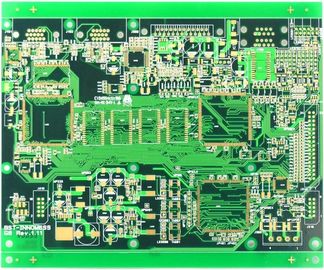

4 লেয়ার FR4 TACONIC Arlon ফাস্ট পিসিবি প্রোটোটাইপ BGA / করতো HAL 2L - 16L
পণ্য বিবরণ | |
কাঁচামাল | ফ্রান্স -4 |
লেয়ার গণ্য | 4-লেয়ার |
বোর্ড বেধ | 2.0 মিমি |
কপার বেধ | 2.0oz |
সারফেস সমাপ্ত | ENIG |
ঝাল মাস্ক | সবুজ |
silkscreen | সাদা |
ন্যূনতম. ট্রেস প্রস্থ / ব্যবধান | 0,075 / 0.075mm |
ন্যূনতম. গর্তের আকার | 0.25 |
হোল ওয়াল কপার বেধ | ≥20μm |
মাপা | 300 × 400mm |
প্যাকেজিং | ইনার: ভ্যাকুয়াম-বস্তাবন্দী নরম প্লাস্টিক বেল মধ্যে |
আবেদন | যোগাযোগ, অটোমোবাইল, সেল, কম্পিউটার, শিক্ষক |
সুবিধা | প্রতিযোগী মূল্য, দ্রুত ডেলিভারি, ই এম ও ODM থেকে ইনকয়েরি, বিনামূল্যে নমুনা, |
বিশেষ প্রয়োজনীয়তা | কবর ব্লাইন্ড করেকিছু, Impedance কন্ট্রোল, করেকিছু প্লাগ, |
সাক্ষ্যদান | উল, ISO9001: 2008, ROHS, নাগালের, SGS হ্যালোজেন -বিনামূল্যে |
পিসিবি উৎপাদনের সামর্থ্য | ||
| ITEMS আইটেম | |
ফলকিত | আদর্শ | ফ্রান্স -1, ফ্রান্স-5, ফ্রান্স -4 উচ্চ- TG, রজার্সের Isola, ITEQ, |
বেধ | 0.2 ~ 3.2mm | |
উত্পাদনের ধরণ | লেয়ার গণ্য | 2L-16L |
পৃষ্ঠ চিকিত্সা | করতো HAL, গোল্ড, নিমজ্জন গোল্ড, OSP, | |
কাটা স্তরায়ণ | সর্বোচ্চ. ওয়ার্কিং প্যানেল আকার | 1000 × 1200mm |
ভিতরের স্তর | অভ্যন্তরীণ কোর বেধ | 0.1 ~ 2.0 মিমি |
অভ্যন্তরীণ প্রস্থ / ব্যবধান | কমপক্ষে: 4 / 4mil | |
অভ্যন্তরীণ কপার বেধ | 1.0 ~ 3.0oz | |
মাত্রা | বোর্ড বেধ সহনশীলতা | ± 10% |
Interlayer সারিবদ্ধতা | ± 3mil | |
তুরপুন | তৈয়ার প্যানেল ফাইলের আকার | সর্বোচ্চ: 650 × 560mm |
তুরপুন ব্যাসার্ধ | ≧ 0.25 | |
গর্ত ব্যাস সহনশীলতা | ± 0.05 মিমি | |
হোল অবস্থান সহনশীলতা | ± 0.076mm | |
Min.Annular রিং | 0.05 মিমি | |
PTH + + প্যানেল কলাই | হোল ওয়াল তামা বেধ | ≧ 20um |
একরূপতা | ≧ 90% | |
বাইরের স্তর | ট্র্যাক প্রস্থ | কমপক্ষে: 0.08 মিমি |
ট্র্যাক ব্যবধান | কমপক্ষে: 0.08 মিমি | |
প্যাটার্ন কলাই | সমাপ্ত কপার বেধ | 1oz ~ 3oz |
EING / ফ্ল্যাশ গোল্ড | নিকেল বেধ | 2.5um ~ 5.0um |
গোল্ড বেধ | 0.03 ~ 0.05um | |
ঝাল মাস্ক | বেধ | 15 ~ 35um |
ঝাল মাস্ক সেতু | 3mil | |
কিংবদন্তী | লাইনের প্রস্থ / পংক্তি ব্যবধান | 6 / 6mil |
সোনার আঙ্গুল | নিকেল বেধ | ≧ 120u " |
গোল্ড বেধ | 1 ~ 50u " | |
হট এয়ার শ্রেনী | টিনের বেধ | 100 ~ 300u " |
প্রমাথী | মাত্রা সহনশীল | ± 0.1 মিমি |
স্লট সাইজ | কমপক্ষে: 0.4 মিমি | |
কর্তনকারী ব্যাসার্ধ | 0.8 ~ 2.4 মিমি | |
punching | রূপরেখা সহনশীলতার | ± 0.1 মিমি |
স্লট সাইজ | কমপক্ষে: 0.5 মিমি | |
ভী কাটা | ভী কাটা মাত্রা | কমপক্ষে: 60mm |
কোণ | 15 ° 30 ° 45 ° | |
বেধ সহনশীলতা থাকা | ± 0.1 মিমি | |
Beveling | Beveling মাত্রা | 30 ~ 300mm |
পরীক্ষা | টেস্টিং ভোল্টেজ | 250V |
Max.Dimension | 540 × 400mm | |
impedance কন্ট্রোল | | ± 10% |
দৃষ্টিভঙ্গি রেশন | 12: 1 | |
লেসার তুরপুন সাইজ | 4mil (0.1 মিমি) | |
বিশেষ প্রয়োজনীয়তা | কবর ব্লাইন্ড করেকিছু, Impedance কন্ট্রোল, করেকিছু প্লাগ, | |
ই এম ও ODM থেকে ইনকয়েরি পরিষেবা | হাঁ |
