ভূমিকা:
পিসিবির সবচেয়ে মৌলিক ফোকাস, একপাশে নিবদ্ধ উপাদান, টেলিগ্রাম ওপারে concentrated.Because পুতুল শুধুমাত্র এক দিকে প্রদর্শিত হয়, তাই পিসিবির এই ধরনের একক পার্শ্বযুক্ত পিসিবি বলা হয়.
একক প্যানেল তারের ডায়াগ্রাম, প্রতিরোধের এজেন্ট মুদ্রিত তামা পৃষ্ঠ চিহ্ন মুদ্রিত নকশাকাটা, এবং তারপর অংশের নির্দেশিকা গর্ত এবং চেহারা প্রক্রিয়া সম্পূর্ণ হওয়ার পথ punching পরে ঢালাই প্রতিরোধের প্রতিরোধ নেটওয়ার্ক মুদ্রণ সঙ্গে অগ্রাধিকার দেওয়া হয় যে,. উপরন্তু, বৈচিত্র্যময় পণ্য একটি ছোট পরিমাণ অংশ, সংবেদী প্রতিরোধের ফোটোগ্রাফিক পদ্ধতি প্যাটার্ন বিরচন এজেন্ট ব্যবহার করছেন.
অপারেটিং তাপমাত্রা পরিসীমা 130 C থেকে 230 সি একক পার্শ্বযুক্ত বোর্ড জৈব পৃষ্ঠ রক্ষা কারী (OSP), নিমজ্জন সিলভার, দস্তা ও গোল্ড কলাই উভয় leaded বা নেতৃত্ব মুক্ত হট এয়ার ঝাল শ্রেনী (HASL) সহ সহ সম্পন্ন পৃষ্ঠ সঙ্গে পাওয়া যায়.
উপাদান:
কাগজ phenolic তামা কাগজ পরতী বোর্ড একক পার্শ্বযুক্ত পিসিবি বেস উপাদান, রজন তামা পরতী প্লেট অগ্রাধিকার দেওয়া হয়.
গঠন:
প্রথমত, তামা ফয়েল etched করা, ইত্যাদি একটি বর্তনী প্রয়োজনীয় প্রাপ্ত প্রসেস, একটি প্রতিরক্ষামূলক ফিল্ম সংশ্লিষ্ট প্যাড এক্সপোজ খনন করা. পরিষ্কার এবং তারপর ঘূর্ণায়মান দুই একত্রিত পদ্ধতি পর. তারপর প্যাড অংশ স্বর্ণ কলাই বা টিনের সুরক্ষা উদ্ভাসিত.
উৎপাদন প্রক্রিয়া:
একক তামা-পরিহিত প্লেট - blanking - আলোক পদ্ধতি / স্ক্রিন প্রিন্টিং ইমেজ স্থানান্তর - জারা অপসারণ ছাপা হয়েছিল - পরিষ্কার, শুষ্ক - গর্ত যন্ত্র - আকৃতি - শুকনো পরিষ্কার - মুদ্রণ প্রতিরোধের ঢালাই লেপ - নিরাময় - মুদ্রণ চিহ্ন প্রতীক - নিরাময় - শুকনো পরিষ্কার শোষক - প্রাক লেপা সর্দি - একটি সমাপ্ত পণ্য
আবেদন
একক পার্শ্বযুক্ত পিসিবি সবচেয়ে ধরনের বাণিজ্যিক মেশিন বর্তনী যেমন রেডিও, গরম মেশিন, হিমাগার, ওয়াশিং মেশিন এবং অন্যান্য বৈদ্যুতিক যন্ত্রপাতি পণ্য, সেইসাথে প্রিন্টার, ভেন্ডিং মেশিন, LED আলো, ইলেকট্রনিক উপাদান, ব্যবহারের
পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | দ্রুত পালা পিসিবি জালিয়াতি,দ্রুত পালা প্রিন্টেড সার্কিট বোর্ড |
---|

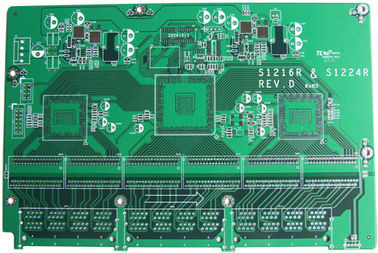

OSP, দ্রুত চালু সার্কিট বোর্ড একটিমাত্র পার্শ্বযুক্ত পিসিবি রিভার্স ইঞ্জিনিয়ারিং CEM -3 প্রকল্প
চটজলদি বিবরণ
পিসিবি প্রকার: | দ্রুত চালু পিসিবি অনুকৃতি |
লেয়ার: | 1 টি স্তর |
ন্যূনতম .Line প্রস্থ / মহাশূন্য: | 3mil / 3mil |
ন্যূনতম. ব্যাস মাধ্যমে: | 0.3 |
ফিনিস বেধ: | 1.6 মিমি |
সারফেস শেষ: | OSP |
আকার: | 100 * 55mm |
উপাদান: | FR4-1.6MM |
রঙ: | সবুজ |
আবেদন: | নিয়ামক |
বিবরণ
আমরা, প্রিন্টেড সার্কিট বোর্ড প্রস্তুতকারকের ওয়ান স্টপ হয় উপকরণ ও প্রযুক্তির অপশন বিস্তৃত সঙ্গে কম ভলিউম এবং উচ্চ ভলিউম উৎপাদন পরিমাণে, একক ডবল বা মাল্টি-লেয়ার PCBs জন্য পিসিবি জালিয়াতি সেবা প্রদানের.
একটি কারাপরিদর্শক উৎপাদন ব্যবস্থায় আমাদের নকশা এবং সমাবেশ সেবা ওঠানামা, আমরা সর্বোচ্চ মানের সঙ্গে কম খরচে পিসিবি উত্পাদন প্রদান করতে পারেন. পরিদর্শন পদ্ধতিগত বিভিন্ন ব্যবহার চূড়ান্ত পণ্যের কার্যকারিতা নিশ্চিত করার জন্য. আমরা ফুল ফটকা খেলা, ছোট পরিমাণ প্রিন্টেড সার্কিট বোর্ড এবং কাস্টম ফটকা খেলা দ্রুত পালা PCBs প্রস্তাব. উপরন্তু, আমরা সামরিক / মহাকাশ / প্রতিরক্ষা / মেডিকেল ও বাণিজ্যিক ইন্ডাস্ট্রিজ থেকে মুদ্রিত সার্কিট বোর্ড প্রধান প্রদানকারী.
কারিগরী কেপেবিলিটিস
স্তর সংখ্যা | 1, 2, 4 বা 6, পর্যন্ত 36 স্তর |
আদেশ পরিমাণ | 1 500,000 |
বোর্ড আকৃতি | আয়তক্ষেত্রাকার, বৃত্তাকার, স্লট, cutouts, জটিল, অনিয়মিত |
বোর্ড টাইপ | অনমনীয়, নমনীয়, অনমনীয়-নমনীয় |
বোর্ড উপাদান | FR4 কাচ epoxy, FR4 হাই TG, RoHS অনুবর্তী; অ্যালুমিনিয়াম, রজার্স, ইত্যাদি |
বোর্ড কাটিয়া | শিয়ার, ভী স্কোর ট্যাব-নাস্তানাবুদ |
বোর্ড বেধ | ফ্লেক্স, 0.2 ~ 6.0 মিমি, 0.01 ~ 0.25 " |
কপার ওজন | 1.0, 1.5, 2.0 অজ |
ঝাল মাস্ক | ডাবল পার্শ্বযুক্ত সবুজ LPI, এছাড়াও লাল, সাদা, হলুদ, নীল, কালো সমর্থন |
সিল্ক স্ক্রিন | ডাবল পার্শ্বযুক্ত বা একক- পার্শ্বযুক্ত, সাদা, হলুদ, কালো, বা নেতিবাচক |
লাইন প্রস্থ কমপক্ষে সিল্ক স্ক্রিন | 0,006 "বা 0.15mm |
ম্যাক্স বোর্ড মাত্রা | 45 এক্স 45 "বা 114 এক্স 114 সেমি |
ন্যূনতম ট্রেস / ফাঁক | 0,004 ", 0.1 মিমি, বা 4 mils |
ন্যূনতম ড্রিল গর্ত ব্যাস | 0,006 ", 0.15mm, বা 6 mils |
সারফেস ফিনিস | HASL, Nickle, IMM গোল্ড, IMM টিনের, IMM সিলভার, OSP ইত্যাদি |
বোর্ড বেধ সহনশীলতা | ± 10% |
কপার ওজন সহনশীলতা | 0.25 রহমান ± |
সংক্ষিপ্ত স্লট প্রস্থ | 0.12 ", 3.0 মিমি, বা 120 mils |
ভী স্কোর গভীরতা | বোর্ড বেধ 20-25% |
গর্তের মধ্য দিয়ে প্রলেপ | হাঁ |
বেসিনে গর্ত | হাঁ |
ডিজাইন ফাইল ফরম্যাট | Gerber আরএস 274X, 274D, ঈগল এবং অটোক্যাড এর DXF, DWG |
পিসিবি উত্পাদনের ফ্লো চার্ট
পরীক্ষার পদ্ধতি
আমরা কোনো PCB বোর্ড আউট গ্রেপ্তার আগে একাধিক মান নিয়ন্ত্রণের পদ্ধতি সঞ্চালন. এর মধ্যে রয়েছে:
দ্রুত পালা সীসা বার
পিসিবি উৎপাদনের জন্য, আমরা প্রদান 2 থেকে 7 দিন বার ঘুরে দাঁড়াতে পারি. Multilayer PCBs জন্য দ্রুততম ঘুরে সময় স্তর এবং পরিমাণ সংখ্যার উপর নির্ভর করে.
পরিষেবা গ্যারান্টি
আমরা আমাদের সাধ্যমত পেশাগতভাবে প্রতিটি গ্রাহকের পরিবেশন করা, সত্য এবং বন্ধুত্বপূর্ণ নিশ্চিত করুন. আমরা সানন্দে আপনার প্রকল্পের পুনরায় কাজ করবে যদি আপনার প্রকল্পের 100% সন্তোষজনক নয়.
এখন একটি দ্রুত মূল্যউদ্ধৃতি পান
উপাদানের একটি বিলে পাঠানোর মাধ্যমে, Gerber ফাইল সমাবেশ অঙ্কন সহ এবং আমরা ঘন্টার মধ্যে আপনাকে ফেরত একটি উদ্ধৃতি থাকবে. শেনচেন hengda সঙ্গে তাহলে আর কখনোই লুকানো খরচ এবং আমাদের দাম খুব প্রতিযোগিতামূলক এবং যুক্তিসঙ্গত হয়.
