একক পার্শ্বযুক্ত পিসিবি

ভূমিকা:

পিসিবির সবচেয়ে মৌলিক ফোকাস, একপাশে নিবদ্ধ উপাদান, টেলিগ্রাম ওপারে concentrated.Because পুতুল শুধুমাত্র এক দিকে প্রদর্শিত হয়, তাই পিসিবির এই ধরনের একক পার্শ্বযুক্ত পিসিবি বলা হয়.

একক প্যানেল তারের ডায়াগ্রাম, প্রতিরোধের এজেন্ট মুদ্রিত তামা পৃষ্ঠ চিহ্ন মুদ্রিত নকশাকাটা, এবং তারপর অংশের নির্দেশিকা গর্ত এবং চেহারা প্রক্রিয়া সম্পূর্ণ হওয়ার পথ punching পরে ঢালাই প্রতিরোধের প্রতিরোধ নেটওয়ার্ক মুদ্রণ সঙ্গে অগ্রাধিকার দেওয়া হয় যে,. উপরন্তু, বৈচিত্র্যময় পণ্য একটি ছোট পরিমাণ অংশ, সংবেদী প্রতিরোধের ফোটোগ্রাফিক পদ্ধতি প্যাটার্ন বিরচন এজেন্ট ব্যবহার করছেন.

অপারেটিং তাপমাত্রা পরিসীমা 130 C থেকে 230 সি একক পার্শ্বযুক্ত বোর্ড জৈব পৃষ্ঠ রক্ষা কারী (OSP), নিমজ্জন সিলভার, দস্তা ও গোল্ড কলাই উভয় leaded বা নেতৃত্ব মুক্ত হট এয়ার ঝাল শ্রেনী (HASL) সহ সহ সম্পন্ন পৃষ্ঠ সঙ্গে পাওয়া যায়.

উপাদান:

কাগজ phenolic তামা কাগজ পরতী বোর্ড একক পার্শ্বযুক্ত পিসিবি বেস উপাদান, রজন তামা পরতী প্লেট অগ্রাধিকার দেওয়া হয়.

গঠন:

প্রথমত, তামা ফয়েল etched করা, ইত্যাদি একটি বর্তনী প্রয়োজনীয় প্রাপ্ত প্রসেস, একটি প্রতিরক্ষামূলক ফিল্ম সংশ্লিষ্ট প্যাড এক্সপোজ খনন করা. পরিষ্কার এবং তারপর ঘূর্ণায়মান দুই একত্রিত পদ্ধতি পর. তারপর প্যাড অংশ স্বর্ণ কলাই বা টিনের সুরক্ষা উদ্ভাসিত.

উৎপাদন প্রক্রিয়া:

একক তামা-পরিহিত প্লেট - blanking - আলোক পদ্ধতি / স্ক্রিন প্রিন্টিং ইমেজ স্থানান্তর - জারা অপসারণ ছাপা হয়েছিল - পরিষ্কার, শুষ্ক - গর্ত যন্ত্র - আকৃতি - শুকনো পরিষ্কার - মুদ্রণ প্রতিরোধের ঢালাই লেপ - নিরাময় - মুদ্রণ চিহ্ন প্রতীক - নিরাময় - শুকনো পরিষ্কার শোষক - প্রাক লেপা সর্দি - একটি সমাপ্ত পণ্য

আবেদন

একক পার্শ্বযুক্ত পিসিবি সবচেয়ে ধরনের বাণিজ্যিক মেশিন বর্তনী যেমন রেডিও, গরম মেশিন, হিমাগার, ওয়াশিং মেশিন এবং অন্যান্য বৈদ্যুতিক যন্ত্রপাতি পণ্য, সেইসাথে প্রিন্টার, ভেন্ডিং মেশিন, LED আলো, ইলেকট্রনিক উপাদান, ব্যবহারের

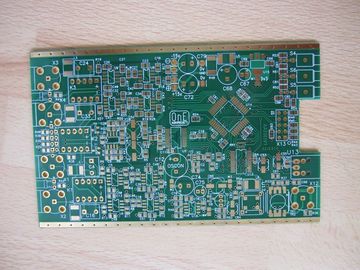

সবুজ ঝাল মাস্ক ENIG একক পার্শ্বযুক্ত পিসিবি অটোমোবাইল জন্য 2.0oz কপার বেধ

Green Solder Mask ENIG Single Sided PCB 2.0oz Copper Thickness For Automobile

বড় ইমেজ : সবুজ ঝাল মাস্ক ENIG একক পার্শ্বযুক্ত পিসিবি অটোমোবাইল জন্য 2.0oz কপার বেধ

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	SYF
সাক্ষ্যদান:	UL,ISO9001:2008,ROHS,REACH,HALOGEN FREE,SGS
Model Number:	SYF-009

প্রদান:

Minimum Order Quantity:	100PCS
মূল্য:	negotiable
Packaging Details:	INNER VACCUM-PACKED WITH CARDBOARD CARTON
Delivery Time:	5-8 DAYS
Payment Terms:	T/T,L/C,D/P,O/A,WEST UNION,PAYPAL
Supply Ability:	2 MILLION PCS PER MONTH

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

Material:	FR4/FR1/FR2/CEM-1/CEM-2/ Metal Core	Solder Mask:	Green/Yellow/Red/Black
Quality:	100% E-TEST	Service:	PCB, PCBA, OEM, ODM
Surface Finish:	HASL, OSP, ENIG, HAL, Immersion Tin, Immersion Silver
বিশেষভাবে তুলে ধরা:	একক পার্শ্বযুক্ত PCB বোর্ড , একক পার্শ্বযুক্ত PCB বিন্যাস

সবুজ ঝাল মাস্ক ENIG একক পার্শ্বযুক্ত পিসিবি অটোমোবাইল জন্য 2.0oz কপার বেধ

বর্ণনা:

দ্রুত প্রতিক্রিয়া সঙ্গে সর্বোত্তম সেবা সবসময় আমাদের গ্রাহকদের জন্য উপলব্ধ করা হয়.
ISO9001 এর সার্টিফিকেশন: 2008, উল, সিই, ROHS, নাগালের, হ্যালোজেন -বিনামূল্যে শোভনীয়ও নয়.
মান গ্যারান্টি এবং পেশাদারী পরে-বিক্রয় সেবা.
পৃষ্ঠ ফিনিস সব ধরনের যেমন ENIG, OSP.Immersion সিলভার, নিমজ্জন টিনের, নিমজ্জন গোল্ড, লিড বিনামূল্যে HASL, করতো HAL হিসাবে, গৃহীত হয়েছে.
BGA, অন্ধ ও সমাধিস্থল Vias এবং Impedence কন্ট্রোল গৃহীত হয়েছে.
Gerber ফাইল প্রয়োজন.

পণ্য বিবরণ
কাঁচামাল	ফ্রান্স-4 (TG 180 পাওয়া যায়)
লেয়ার গণ্য	8-লেয়ার
বোর্ড বেধ	1.6 মিমি
কপার বেধ	2.0oz
সারফেস সমাপ্ত	ENIG (Electroless নিকেল নিমজ্জন গোল্ড)
ঝাল মাস্ক	সবুজ
silkscreen	সাদা
ন্যূনতম. ট্রেস প্রস্থ / ব্যবধান	0,075 / 0.075mm
ন্যূনতম. গর্তের আকার	0.25
হোল ওয়াল কপার বেধ	≥20μm
মাপা	300 × 400mm
প্যাকেজিং	ইনার: ভ্যাকুয়াম-বস্তাবন্দী নরম প্লাস্টিক বেল মধ্যে বাইরের: ডবল straps সঙ্গে পিচবোর্ড কার্টুনগুলি
আবেদন	যোগাযোগ, অটোমোবাইল, সেল, কম্পিউটার, শিক্ষক
সুবিধা	প্রতিযোগী মূল্য, দ্রুত ডেলিভারি, ই এম ও ODM থেকে ইনকয়েরি, বিনামূল্যে নমুনা,
বিশেষ প্রয়োজনীয়তা	কবর ব্লাইন্ড করেকিছু, Impedance কন্ট্রোল, করেকিছু প্লাগ, BGA ঝালাই এবং গোল্ড ফিঙ্গার গ্রহণযোগ্য
সাক্ষ্যদান	উল, ISO9001: 2008, ROHS, নাগালের, SGS হ্যালোজেন -বিনামূল্যে

পিসিবি উৎপাদনের সামর্থ্য
প্রক্রিয়া প্রকৌশল	আইটেম	উত্পাদন ক্ষমতা
ফলকিত	বেধ	0.2 ~ 3.2mm
উত্পাদনের ধরণ	লেয়ার গণ্য	2L-16L
কাটা স্তরায়ণ	সর্বোচ্চ. ওয়ার্কিং প্যানেল আকার	1000 × 1200mm
ভিতরের স্তর	অভ্যন্তরীণ কোর বেধ	0.1 ~ 2.0 মিমি
	অভ্যন্তরীণ প্রস্থ / ব্যবধান	কমপক্ষে: 4 / 4mil
	অভ্যন্তরীণ কপার বেধ	1.0 ~ 3.0oz
মাত্রা	বোর্ড বেধ সহনশীলতা	± 10%
মাত্রা	Interlayer সারিবদ্ধতা	± 3mil
তুরপুন	তৈয়ার প্যানেল ফাইলের আকার	সর্বোচ্চ: 650 × 560mm
	তুরপুন ব্যাসার্ধ	≧ 0.25
	গর্ত ব্যাস সহনশীলতা	± 0.05 মিমি
	হোল অবস্থান সহনশীলতা	± 0.076mm
	Min.Annular রিং	0.05 মিমি
PTH + + প্যানেল কলাই	হোল ওয়াল তামা বেধ	≧ 20um
PTH + + প্যানেল কলাই	একরূপতা	≧ 90%
বাইরের স্তর	ট্র্যাক প্রস্থ	কমপক্ষে: 0.08 মিমি
বাইরের স্তর	ট্র্যাক ব্যবধান	কমপক্ষে: 0.08 মিমি
প্যাটার্ন কলাই	সমাপ্ত কপার বেধ	1oz ~ 3oz
EING / ফ্ল্যাশ গোল্ড	নিকেল বেধ	2.5um ~ 5.0um
EING / ফ্ল্যাশ গোল্ড	গোল্ড বেধ	0.03 ~ 0.05um
ঝাল মাস্ক	বেধ	15 ~ 35um
ঝাল মাস্ক	ঝাল মাস্ক সেতু	3mil
কিংবদন্তী	লাইনের প্রস্থ / পংক্তি ব্যবধান	6 / 6mil
সোনার আঙ্গুল	নিকেল বেধ	≧ 120u "
সোনার আঙ্গুল	গোল্ড বেধ	1 ~ 50u "
হট এয়ার শ্রেনী	টিনের বেধ	100 ~ 300u "
প্রমাথী	মাত্রা সহনশীল	± 0.1 মিমি
	স্লট সাইজ	কমপক্ষে: 0.4 মিমি
	কর্তনকারী ব্যাসার্ধ	0.8 ~ 2.4 মিমি
punching	রূপরেখা সহনশীলতার	± 0.1 মিমি
punching	স্লট সাইজ	কমপক্ষে: 0.5 মিমি
ভী কাটা	ভী কাটা মাত্রা	কমপক্ষে: 60mm
	কোণ	15 ° 30 ° 45 °
	বেধ সহনশীলতা থাকা	± 0.1 মিমি
Beveling	Beveling মাত্রা	30 ~ 300mm
পরীক্ষা	টেস্টিং ভোল্টেজ	250V
পরীক্ষা	Max.Dimension	540 × 400mm
impedance কন্ট্রোল	সহ্য	± 10%
দৃষ্টিভঙ্গি রেশন		12: 1
লেসার তুরপুন সাইজ		4mil (0.1 মিমি)
