একক পার্শ্বযুক্ত পিসিবি

ভূমিকা:

পিসিবির সবচেয়ে মৌলিক ফোকাস, একপাশে নিবদ্ধ উপাদান, টেলিগ্রাম ওপারে concentrated.Because পুতুল শুধুমাত্র এক দিকে প্রদর্শিত হয়, তাই পিসিবির এই ধরনের একক পার্শ্বযুক্ত পিসিবি বলা হয়.

একক প্যানেল তারের ডায়াগ্রাম, প্রতিরোধের এজেন্ট মুদ্রিত তামা পৃষ্ঠ চিহ্ন মুদ্রিত নকশাকাটা, এবং তারপর অংশের নির্দেশিকা গর্ত এবং চেহারা প্রক্রিয়া সম্পূর্ণ হওয়ার পথ punching পরে ঢালাই প্রতিরোধের প্রতিরোধ নেটওয়ার্ক মুদ্রণ সঙ্গে অগ্রাধিকার দেওয়া হয় যে,. উপরন্তু, বৈচিত্র্যময় পণ্য একটি ছোট পরিমাণ অংশ, সংবেদী প্রতিরোধের ফোটোগ্রাফিক পদ্ধতি প্যাটার্ন বিরচন এজেন্ট ব্যবহার করছেন.

অপারেটিং তাপমাত্রা পরিসীমা 130 C থেকে 230 সি একক পার্শ্বযুক্ত বোর্ড জৈব পৃষ্ঠ রক্ষা কারী (OSP), নিমজ্জন সিলভার, দস্তা ও গোল্ড কলাই উভয় leaded বা নেতৃত্ব মুক্ত হট এয়ার ঝাল শ্রেনী (HASL) সহ সহ সম্পন্ন পৃষ্ঠ সঙ্গে পাওয়া যায়.

উপাদান:

কাগজ phenolic তামা কাগজ পরতী বোর্ড একক পার্শ্বযুক্ত পিসিবি বেস উপাদান, রজন তামা পরতী প্লেট অগ্রাধিকার দেওয়া হয়.

গঠন:

প্রথমত, তামা ফয়েল etched করা, ইত্যাদি একটি বর্তনী প্রয়োজনীয় প্রাপ্ত প্রসেস, একটি প্রতিরক্ষামূলক ফিল্ম সংশ্লিষ্ট প্যাড এক্সপোজ খনন করা. পরিষ্কার এবং তারপর ঘূর্ণায়মান দুই একত্রিত পদ্ধতি পর. তারপর প্যাড অংশ স্বর্ণ কলাই বা টিনের সুরক্ষা উদ্ভাসিত.

উৎপাদন প্রক্রিয়া:

একক তামা-পরিহিত প্লেট - blanking - আলোক পদ্ধতি / স্ক্রিন প্রিন্টিং ইমেজ স্থানান্তর - জারা অপসারণ ছাপা হয়েছিল - পরিষ্কার, শুষ্ক - গর্ত যন্ত্র - আকৃতি - শুকনো পরিষ্কার - মুদ্রণ প্রতিরোধের ঢালাই লেপ - নিরাময় - মুদ্রণ চিহ্ন প্রতীক - নিরাময় - শুকনো পরিষ্কার শোষক - প্রাক লেপা সর্দি - একটি সমাপ্ত পণ্য

আবেদন

একক পার্শ্বযুক্ত পিসিবি সবচেয়ে ধরনের বাণিজ্যিক মেশিন বর্তনী যেমন রেডিও, গরম মেশিন, হিমাগার, ওয়াশিং মেশিন এবং অন্যান্য বৈদ্যুতিক যন্ত্রপাতি পণ্য, সেইসাথে প্রিন্টার, ভেন্ডিং মেশিন, LED আলো, ইলেকট্রনিক উপাদান, ব্যবহারের

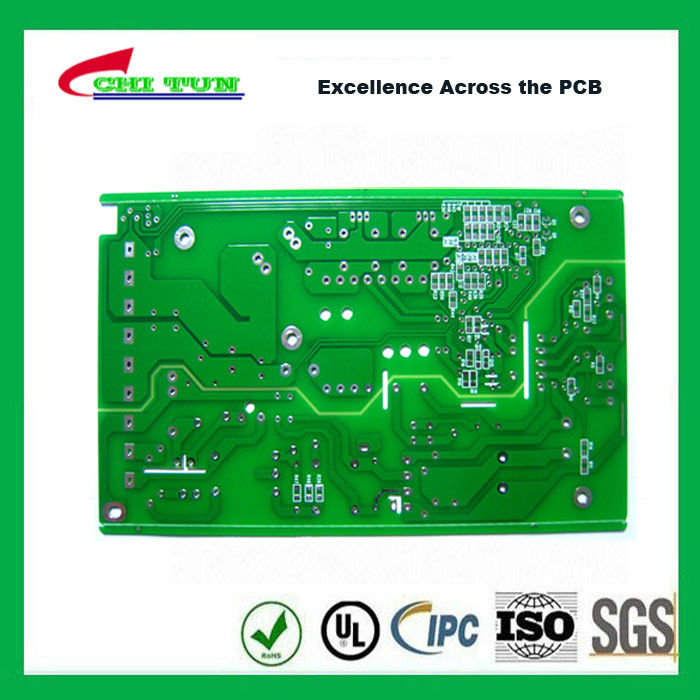

FR4 1.6 মিমি HASL একক পার্শ্বযুক্ত PCB বোর্ড সবুজ ঝাল মাস্ক পিসিবি 1OZ

বড় ইমেজ : FR4 1.6 মিমি HASL একক পার্শ্বযুক্ত PCB বোর্ড সবুজ ঝাল মাস্ক পিসিবি 1OZ

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	CHITUN
সাক্ষ্যদান:	UL,ROHS,ISO
Model Number:	base on customer spec.

প্রদান:

Minimum Order Quantity:	1pcs
মূল্য:	negotiable
Packaging Details:	Vacuum package
Delivery Time:	quick turn and normal type
Payment Terms:	TT, LC, Western Union, D/A,, D/P,and others base on negotiation
Supply Ability:	1, 000, 000PCS/week

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

Material:	FR4	Board Thickness:	1.6mm
Finish copper:	1OZ	SOlder mask:	Green
Finished:	V-Cut/CNC
বিশেষভাবে তুলে ধরা:	একক লেয়ার PCB , একক পার্শ্বযুক্ত সার্কিট বোর্ড

FR4 1.6 মিমি HASL একক পার্শ্বযুক্ত PCB বোর্ড সবুজ ঝাল মাস্ক পিসিবি 1OZ

	পণ্যের বর্ণনা
মডেল নম্বার:	কোটে ডি-001
লেয়ার সংখ্যা:	1layer
উপাদান:	FR4
ফিনিস বেধ:	1.6 মিমি
শেষ তামা:	1 অজ
সারফেস শেষ:	HASL
	সবুজ ঝাল মাস্ক
	হোয়াইট শার্ট.এটি
	CNC, রাউটিং
উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	CHITUN
সার্টিফিকেশন:	উল, ROHS, আইএসও
মান:	আইপিসি বা গ্রাহকদের requestion উপর বেস

কোটে প্রিন্টেড সার্কিট বোর্ড শিল্প লিডিং

অভিজ্ঞতার 15years ওভার, চি তুন ইলেক্ট্রনিক্স লিমিটেড দ্রুত চীন মধ্যে পিসিবি প্রস্তুতকারকদের জন্য লজিক্যাল পছন্দ হয়ে উঠছে সঙ্গে. আমরা উচ্চ মানের পণ্য এবং তৈয়ার থেকে গর্বিত. আমরা 1 স্তর 24 স্তর সব আপ উৎপাদন অর্ডার সব ব্যবস্থা করতে সক্ষম. এবং আমরা দ্রুত পালা, ছোট ভলিউম এবং কার্যকারিতা MOQ ছাড়া বড় ভলিউম সেবা টাইপ আছে.

প্রযুক্তি ক্ষমতা

বৈশিষ্ট্য		2015	2016	2017
বেস উপাদান		CEM1, CEM3, মধ্য-TG FR4, উচ্চ TG FR4, হ্যালোজেন বিনামূল্যে, বিটি / রজার্স / PTFE অ্যালুমিনিয়াম বেস উপাদান	CEM1, CEM3, মধ্য-TG FR4, উচ্চ TG FR4, হ্যালোজেন বিনামূল্যে, বিটি / রজার্স / PTFE অ্যালুমিনিয়াম বেস উপাদান	CEM1, CEM3, মধ্য-TG FR4, উচ্চ TG FR4, হ্যালোজেন বিনামূল্যে, বিটি / রজার্স / PTFE অ্যালুমিনিয়াম বেস উপাদান
সর্বোচ্চ. লেয়ার গণ্য		24	30	32
সর্বোচ্চ. পিসিবি সাইজ (সর্বোচ্চ.)		558mm এক্স 660mm	558mm এক্স 660mm	558mm এক্স 660mm
বেস তামা		1/3 আউন্স - - 5 রহমান	1/3 - - 5 রহমান	1/3 - - 5 রহমান
কপার বেধ (বাইরের)		6 রহমান	6 রহমান	6 রহমান
সর্বোচ্চ. বোর্ড বেধ মিমি (মিল)		3.4 (134)	3.4 (134)	3.4 (134)
ন্যূনতম. বোর্ড বেধ মিমি (মিল)		0.1 (4)	0.1 (4)	0.1 (4)
ন্যূনতম. লাইন প্রস্থ / ব্যবধান	ইনার উম (মিল)	75/100 (3 4)	75/75 (3/3)	75/75 (3/3)
ন্যূনতম. লাইন প্রস্থ / ব্যবধান	বাইরের উম (মিল)	100/100 (4/4)	75/75 (3/3)	75/75 (3/3)
ন্যূনতম. মেকানিক্যাল ড্রি সাইজ (মিমি)		0.2	0.2	0.2
ন্যূনতম. HWTC উম (মিল)		175 (7)	175 (7)	175 (7)
ন্যূনতম. ঝাল মাস্ক খোলা উম (মিল)		50 (2)	50 (2)	50 (2)
শেখ শ্রীমতি পিচ মিমি (মিল)		0.40 (16)	0.45 (18)	0.45 (18)
BGA ডিভাইস পিচ (বেজ কপার 1oz) (মিল)		0.25-0.3 (10-12)	0.25-0.3 (10-12)	0.25-0.3 (10-12)
সারফেস সমাপ্ত প্রকার		HASL, সীসা মুক্ত HASL, ENIG, ফ্ল্যাশ সোনা, পুরু সোনা, সিলেক্টিভ স্বর্ণের কলাই, OSP, সিলেক্টিভ OSP / HASL, নিমজ্জন টিনের, নিমজ্জন সিলভার	HASL, সীসা মুক্ত HASL, ENIG, ফ্ল্যাশ সোনা, পুরু সোনা, সিলেক্টিভ স্বর্ণের কলাই, OSP, সিলেক্টিভ OSP / HASL, নিমজ্জন টিনের, নিমজ্জন সিলভার	HASL, সীসা মুক্ত HASL, ENIG, ফ্ল্যাশ সোনা, পুরু সোনা, সিলেক্টিভ স্বর্ণের কলাই, OSP, সিলেক্টিভ OSP / HASL, নিমজ্জন টিনের, নিমজ্জন সিলভার
impedance কন্ট্রোল		+/- 10%	+/- 8%	+/- 8%
Warpage		0.7%	0.5%	0.5%

বিশেষ প্রযুক্তি: ধমকানি কন্ট্রোল, Differencial পিসিবি প্রিন্টেড সার্কিট বোর্ড, Peelabemask পিসিবি, উচ্চ ঘনত্ব পিসিবি এইচডিআই, ভারি তামা পিসিবি, মেটাল কোর সার্কিট বোর্ড, কপার পরিহিত পিসিবি প্রিন্টেড সার্কিট বোর্ড, অন্ধ ও সমাধিস্থল Vias, লেজার drilled Vias, বার্ন-ইন বোর্ড, ফ্লেক্স বোর্ড, অনমনীয় ফ্লেক্স পিসিবি প্রিন্টেড সার্কিট বোর্ড, এজ অর্ধেক রজন প্লাগ হোল দিয়ে গর্ত সার্কিট বোর্ড, সিলেক্টিভ ধাতুলেপন হার্ড গোল্ড, বিশেষ পাতলা বা স্পেশাল স্থুল PCB বোর্ড পিসিবি পুরনো ধাতুপট্টাবৃত

সুবিধা:

কোন MOQ, ছোট পরিমাণ প্রোটোটাইপ জন্য কম খরচে. আমরা একটি বড় প্যানেলের যা অন্যান্য গ্রাহকদের সঙ্গে খরচ সেট আপ শেয়ার করবো, যা ছোট পরিমাণ পিসিবি প্রোটোটাইপ জন্য অনেক পিসিবি সাধনী দ্বারা প্রয়োগকরণ খরচ বাঁচাতে পারে উপর প্রোটোটাইপ সার্কিট বোর্ড panelize.
বৈশিষ্ট পিসিবি উত্পাদন. আমরা খরচ মূল্যায়নের পরীক্ষণ এবং Gerber প্রয়োজন নির্ধারণে, উৎপাদন ও চূড়ান্ত পরিদর্শন সার্কিট বোর্ড মান গ্যারান্টি থেকে এমআই উপার্জন থেকে প্রতিটি উৎপাদন প্রক্রিয়ায় পেশাদার প্রকৌশলী আছে.
মধ্য ভলিউম উৎপাদন পিসিবি প্রোটোটাইপিং থেকে আপনার প্রিন্টেড সার্কিট বোর্ড চাহিদা পূরণের
আইএসও / TS পিসিবি কারখানা প্রত্যয়িত.
সময়মত রক্ষা কর. আমরা বেশী 95% উপর সময় প্রসবের হার রাখা
সংযুক্ত সেবা আপনার প্রতিযোগিতামূলক শিপিং খরচ সঙ্গে দরজা চালান DDU দ্বারা আপনাকে পিসিবি ব্যবস্থা করতে. আপনাকে কোন কিছুই নিশ্চিত পরে অর্ডার মাত্র জন্য আপনার পিসিবি আপনার হাত থেকে রক্ষা অপেক্ষা ব্যবস্থা করার প্রয়োজন হবে না.
আমাদের গ্রাহকের DFM জন্য বিনামূল্যে ডিআরসি অফার.
শিল্পের একটি বিস্তৃত থেকে উত্পাদন পিসিবি প্রয়োজনীয় সমর্থন দশকের অভিজ্ঞতা

বাণিজ্যক শর্তাবলী:

ন্যূনতম চাহিদার পরিমাণ:	1pcs
দাম:	আলাপালোচনা
প্যাকেজিং বিবরণ:	বক্স
ডেলিভারি সময়:	দ্রুত পালা এবং স্বাভাবিক টাইপ
পরিশোধের শর্ত:	টিটি, জলজ পালন, এবং অন্যদের আপস উপর বেস
যোগানের ক্ষমতা:	1, 000, 000PCS / সপ্তাহে
