ডবল পার্শ্বযুক্ত পিসিবি

  • উচ্চ স্পষ্টতা ডবল পার্শ্বযুক্ত পিসিবি সরবরাহকারীদের
  • উচ্চ স্পষ্টতা ডবল পার্শ্বযুক্ত পিসিবি সরবরাহকারীদের

ভূমিকা


ডাবল পার্শ্বযুক্ত সার্কিট বোর্ড উপায়ে একটি ডবল পার্শ্বযুক্ত তামা, এবং metallized গর্ত আছে, যে ডবল পার্শ্বযুক্ত তামা, এবং তামা গর্ত ভিতরে আছে

উভয় পক্ষই ডবল তারের বোর্ড আছে, কিন্তু উভয় পক্ষের তারের ব্যবহার করতে. উভয় পক্ষই উপযুক্ত বৈদ্যুতিক সংযোগ দিয়ে রুমে করতে হবে. এই সার্কিট নামক VIAS মধ্যে "সেতু". কৌশল পূর্ণ বা গর্ত দিয়ে আবরিত পিসিবি, ধাতু, উভয় পক্ষের কন্ডাক্টর সংযুক্ত করা যেতে পারে, যা গর্ত. কারণ ডুয়াল প্যানেল এলাকা দুইবার হিসাবে একক প্যানেলের চেয়ে বড়, সিঙ্গল প্যানেল তারের সমাধানের ডবল প্যানেল (গর্ত অন্য দিকে পরিণত করা যাবে) অসুবিধার কারণে staggered, এটা একক চেয়ে আরো জটিল ব্যবহারের জন্য আরো উপযুক্ত -panel সার্কিট.

সুবিধাদি


তারের সুবিধাজনক, সহজ, শ্রমঘন তারের ছোট খাটো লাইন দৈর্ঘ্য: সিঙ্গল বোর্ডের সঙ্গে তুলনা করলে.

ডাবল সার্কিট বোর্ড ডিজাইন করার জন্য প্রয়োজনীয় পদক্ষেপ

1. সার্কিট পরিকল্পনার প্রস্তুতি নিন

2. একটি নতুন ফাইল এবং লোড পিসিবি কম্পোনেন্ট প্যাকেজ লাইব্রেরি তৈরি করুন

3, বোর্ড পরিকল্পনা

4, মধ্যে নেটওয়ার্কের টেবিল এবং উপাদান

5, স্বয়ংক্রিয় বিন্যাস উপাদান

6, লেআউট সমন্বয়

7, নেটওয়ার্ক ঘনত্ব বিশ্লেষণ

8, তারের নিয়ম সেট

9, স্বয়ংক্রিয় রাউটিং

10, নিজে তারের সমন্বয়

মাদারবোর্ডের জন্য ডাবল পার্শ্বযুক্ত PCB বোর্ড, প্রিন্টেড সার্কিট বোর্ড সমাবেশ

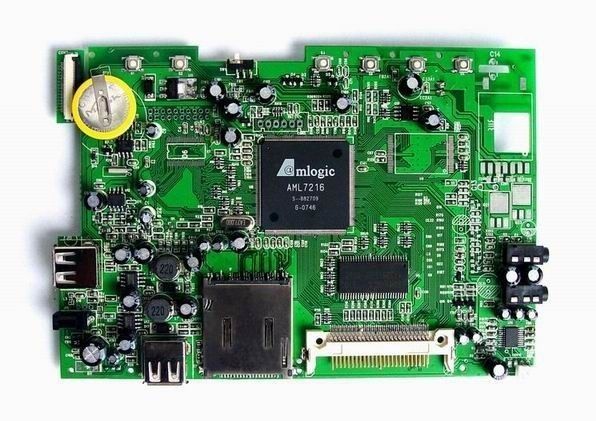

Double sided pcb board for motherboard , printed circuit board assembly
Double sided pcb board for motherboard , printed circuit board assembly

বড় ইমেজ :  মাদারবোর্ডের জন্য ডাবল পার্শ্বযুক্ত PCB বোর্ড, প্রিন্টেড সার্কিট বোর্ড সমাবেশ

পণ্যের বিবরণ:

উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Pacific PCB
সাক্ষ্যদান: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,
মডেল নম্বার: প্যাসিফিক 001
বেস উপাদান: ঈদুল-4
ব্লিঙ্ক করা কার্সরের পয়সা: 1OZ
ব্লিঙ্ক করা কার্সরের বোর্ড: 1.2 মিমি
সমতল সংসার: HASL

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: 1pc
মূল্য: Negociation
প্যাকেজিং বিবরণ: ভ্যাকুয়াম প্যাকেজিং
ডেলিভারি সময়: 5-7 দিনের
পরিশোধের শর্ত: T / টি, ক্রেডিট কার্ড, সরাসরি আমানত, পেপ্যাল
যোগানের ক্ষমতা: 1,000,000 বর্গ ফুট / মাস
বিস্তারিত পণ্যের বর্ণনা

মাদারবোর্ডের জন্য ডাবল পার্শ্বযুক্ত PCB বোর্ড, প্রিন্টেড সার্কিট বোর্ড সমাবেশ

বিশেষ উল্লেখ

1.Double প্রান্তের PCB বোর্ড
2.HASL পৃষ্ঠ সমাপ্তি
3.short প্রসবের সময়
4.small অর্ডার vailabe হয়
5. OEM প্রদান করা হয়

কিভাবে আমার কাছ থেকে একটি উদ্ধৃতি পেতে?
অর্ডার আমাকে আপনি একটি উদ্ধৃতি করতে সক্ষম করার জন্য, আমাকে তথ্য নীচে প্রদান করুন.
1. পিসিবি ফাইল
অনুগ্রহ করে আমাকে ইমেইল (sales@pcb-pacific.com) দ্বারা Gerber ফাইল, .pcb বা .pcbdoc ফাইলে আপনার পিসিবি ফাইল পাঠাতে.
2. উপলভ্য পিসিবি বেজ উপাদান:
FR4 1.6 মিমি, FR4 1.2, FR4 1.0, FR4 0.8 মিমি, 1.6 মিমি অ্যালুমিনিয়াম
3. উপলভ্য কপার বেধ:
0.5oz, 1oz, 2oz, 3oz, 4oz
4. পৃষ্ঠ চিকিত্সা
নিমজ্জন গোল্ড Nickle ওভার, HASL সীসা মুক্ত, OSP
5. ঝাল মাস্ক এবং শীর্ষ ওভারলে (কম্পোনেন্ট লেজেন্ড) জন্য উপলভ্য রং
সবুজ, নীল, লাল, কালো, সাদা
পিসিবির জন্য সাধারণ স্পেসিফিকেশন এর একটা উদাহরণ নিচে দেওয়া হল:
FR4 1.6 মিমি, ROHS, 1 / 1oz, Nickle ওভার নিমজ্জন গোল্ড, সবুজ ঝাল মাস্ক, হোয়াইট শীর্ষ ওভারলে
লিড টাইম:
ছোট পরিমাণ এগুলির নমুনা জন্য, এটা প্রায় 3 ~ 4 দিন সময় লাগে আমাদের পণ্য আউট অর্ণবপোত জন্য.
কিছু হার্ড পিসিবি এবং ব্যাচ উৎপাদনের জন্য, এটা চালানের জন্য প্রায় 7 দিন সময় লাগে.
PCB সমাবেশ, এটা চালানের জন্য প্রায় 10 দিন সময় লাগে.
আমাদের সাথে যোগাযোগ করুন:
কোন উদ্বেগ বা প্রশ্ন, ইমেইল দ্বারা আমাকে যোগাযোগ বিনা দ্বিধায় দয়া করে.
আপনার ই-মেইল এর কোন সাবধানে, আমি আপনার বার্তা করার অপেক্ষায় আছি পড়া যাবে.

• এইচডিআই প্রিন্টেড সার্কিট বোর্ড
প্যাসিফিক পিসিবি একটি নেতৃস্থানীয় উৎপাদন ছোট পরিমাণ এবং বৈচিত্র্যময় পিসিবি এগুলির নমুনা উৎপাদন বিশেষ কোম্পানী. আমরা দ্রুত সময়-টু গুণমান জন্য মান বাজারে পরিচালনা.

• সাধারণ উত্পাদন ক্ষমতা

বিভাগ বিবরণ সামর্থ্য
ফাইল ফর্ম্যাট Gerber পছন্দের files- 274-এক্স, 274-ডি, DPF, Odb ++
ড্রিল ফাইল এক্স ও ওয়াই স্থানাঙ্ক টুল মাপ অন্তর্ভুক্ত সঙ্গে
আয়তন সর্বোচ্চ. সমাপ্ত মাত্রা 580mm এক্স 800mm - একক / ডবল পার্শ্বযুক্ত
550mm এক্স 800mm - Multilayer
বোর্ড বেধ মান 1.6 মিমি ± 10%
ন্যূনতম. একা / ডাবল পার্শ্বযুক্ত: 0.2 ± 0.1 মিমি
4 স্তর: 0.4 ± 0.1 মিমি
6-স্তর: 0.6 ± 0.1 মিমি
8-লেয়ার: 1.0 ± 0.1 মিমি
10-স্তর: 1.0 ± 0.12mm
12-স্তর: 1.2 ± 0.12mm
...
32-স্তর: 4.0mm ± 0.4 মিমি এবং উপরে
সর্বোচ্চ. 6.3mm ± 10%
Bow এবং সুতা <7/1000
তামা বাইরের ছেদ ওজন 1oz ~ 10oz
ওজন ইনার ছেদ উইট 1 / 3oz ~ 6oz
ফলকিত উপকরণ FR4 (হাই TG, হ্যালোজেন-বিনামূল্যে), FR5, Isola (FR408,370HR), Teflon, POLYIMIDE, রজার্স (RO4003, RO4350, RO4450), অ্যালুমিনিয়াম প্লেট (একক, ডাবল পার্শ্বযুক্ত)
FR4 বেধ 1.6 মিমি
উচ্চ TG FR4 (170 ডিগ্রি সেলসিয়াস) 1.6 মিমি
বোর্ড কাটন সর্বোচ্চ. স্তরসমূহ সংখ্যা 32
ন্যূনতম. ভেতরের স্তর জন্য বেধ (ছেদ বেধ বাদ দেওয়া হয়) 0.07mm
তুরপুন ন্যূনতম. আয়তন 0.1 মিমি
সর্বোচ্চ. আয়তন 6.0 মিমি
ড্রিল ব্যবধান ± 0.002 "(0.050mm)
PTH গর্ত সহনশীলতা ± 0,003 "(0.075mm)
NPTH গর্ত সহনশীলতা ± 0.002 "(0.050mm)
কাউন্টার্সিঁক্ এর এঙ্গেল 80 °, 90 °, 100 °, 120 °
কলাই ন্যূনতম. গর্তের আকার 0,0008 "
আনুমানিক অনুপাত 20
নকশাকাটা প্রস্থ সহনশীলতা ট্রেস ± 20%
ন্যূনতম. ট্রেস প্রস্থ / স্থান (1oz সমাপ্ত ছেদ ওজন 1 / 3oz থেকে শুরু) 0,003 "/ 0,003" (0.08 মিমি)
ন্যূনতম. ট্রেস প্রস্থ / স্থান (1oz সমাপ্ত ছেদ ওজন 1 / 2oz থেকে শুরু) 0,004 "/ 0,004" (0.1 মিমি)
ন্যূনতম. ট্রেস প্রস্থ / স্থান (2oz সমাপ্ত ছেদ ওজন) 0.005 "/ 0.005" (0.127mm)
ন্যূনতম. ট্রেস প্রস্থ / স্থান (3oz সমাপ্ত ছেদ ওজন) 0,008 "/ 0,008" (0.2)
ন্যূনতম. ট্রেস প্রস্থ / স্থান (4oz সমাপ্ত ছেদ ওজন) 0,012 "/ 0,012" (0.3)
ইনার স্তরসমূহ ন্যূনতম. ভেতরের প্যাটার্ন তুরপুন থেকে স্থান 0.1 মিমি
ন্যূনতম. ভেতরের প্যাটার্ন বলয়াকার রিং থেকে স্থান 0.1 মিমি
লেয়ার টু লেয়ার নিবন্ধন ± 0,003 "(0.08 মিমি)
ঝাল মাস্ক রঙ সবুজ, হালকা সবুজ, ম্যাট সবুজ, সাদা, চরম সাদা, কালো, কালো ম্যাট, গাঢ় বাদামী, হলুদ, লাল, নীল, স্বচ্ছ
ন্যূনতম. ঝাল মাস্ক ক্লিয়ারেন্স 0,003 "
বেধ 0,0004 "
silkscreen রঙ সাদা, কালো, হলুদ, লাল, নীল, সবুজ
ন্যূনতম. ট্রেস প্রস্থ 0.005 "
ন্যূনতম. আয়তন 0,028 "/ 0,028"
বৈদ্যুতিক টেস্ট AOI ওয়াই
পবিবহন সুবিধা দেওয়া সংস্থা তদন্ত পরীক্ষক ওয়াই
নিয়ন্ত্রিত Impedance সহ্য ± 10%
impedance পরীক্ষক Tektronix TDS8200
প্রমাথী শেষ মিলস টেস্ট ± 0.15mm (0.006 ")
CNC, সহনশীলতার ± 0.15mm (0.006 ")
ভী কাট গভীরতা ± 0.1 মিমি (0.004 ")
ভী কাটা কোণ বিচ্যুতি ± 0.1 মিমি (0.004 ")
সেমি-গর্ত ওয়াই
সারফেস সমাপ্ত HASL, HASL PB বিনামূল্যে, নিমজ্জন স্বর্ণ, নিমজ্জন রূপা, নিমজ্জন টিন, OSP (Entek) S / জি কলাই, ENEPIG, জি / এফ কলাই, কার্বন ...
অন্ধ ও সমাধিস্থল Vias 3 Ctrl + N চেপে +3 ওয়াই
রজন, গর্ত-ভর্তি কালি, PTH ওয়াই
অন্যরা উল Cert বর্তমানে. ওয়াই
আইএসও Cert বর্তমানে. ISO9001 / ISO14001 / RoHS অনুবর্তী

প্যাসিফিক পিসিবির স্বচ্ছ কারখানা আমাদের গ্রাহকদের পিসিবি উৎপাদন চটুল প্রক্রিয়া প্রত্যক্ষ করতে সক্ষম হবেন!
