ডবল পার্শ্বযুক্ত পিসিবি

ভূমিকা

ডাবল পার্শ্বযুক্ত সার্কিট বোর্ড উপায়ে একটি ডবল পার্শ্বযুক্ত তামা, এবং metallized গর্ত আছে, যে ডবল পার্শ্বযুক্ত তামা, এবং তামা গর্ত ভিতরে আছে

উভয় পক্ষই ডবল তারের বোর্ড আছে, কিন্তু উভয় পক্ষের তারের ব্যবহার করতে. উভয় পক্ষই উপযুক্ত বৈদ্যুতিক সংযোগ দিয়ে রুমে করতে হবে. এই সার্কিট নামক VIAS মধ্যে "সেতু". কৌশল পূর্ণ বা গর্ত দিয়ে আবরিত পিসিবি, ধাতু, উভয় পক্ষের কন্ডাক্টর সংযুক্ত করা যেতে পারে, যা গর্ত. কারণ ডুয়াল প্যানেল এলাকা দুইবার হিসাবে একক প্যানেলের চেয়ে বড়, সিঙ্গল প্যানেল তারের সমাধানের ডবল প্যানেল (গর্ত অন্য দিকে পরিণত করা যাবে) অসুবিধার কারণে staggered, এটা একক চেয়ে আরো জটিল ব্যবহারের জন্য আরো উপযুক্ত -panel সার্কিট.

সুবিধাদি

তারের সুবিধাজনক, সহজ, শ্রমঘন তারের ছোট খাটো লাইন দৈর্ঘ্য: সিঙ্গল বোর্ডের সঙ্গে তুলনা করলে.

ডাবল সার্কিট বোর্ড ডিজাইন করার জন্য প্রয়োজনীয় পদক্ষেপ

1. সার্কিট পরিকল্পনার প্রস্তুতি নিন

2. একটি নতুন ফাইল এবং লোড পিসিবি কম্পোনেন্ট প্যাকেজ লাইব্রেরি তৈরি করুন

3, বোর্ড পরিকল্পনা

4, মধ্যে নেটওয়ার্কের টেবিল এবং উপাদান

5, স্বয়ংক্রিয় বিন্যাস উপাদান

6, লেআউট সমন্বয়

7, নেটওয়ার্ক ঘনত্ব বিশ্লেষণ

8, তারের নিয়ম সেট

9, স্বয়ংক্রিয় রাউটিং

10, নিজে তারের সমন্বয়

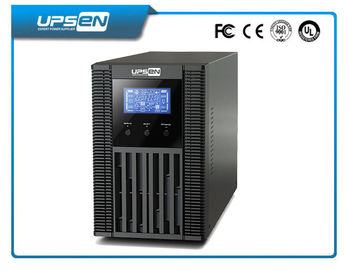

এটা ঠিক যে ডাবল রূপান্তর হাই ফ্রিকোয়েন্সি অনলাইন ইউ.পি. 1000Va / 6 আইইসি কারেন্টের সঙ্গে 800W

বড় ইমেজ : এটা ঠিক যে ডাবল রূপান্তর হাই ফ্রিকোয়েন্সি অনলাইন ইউ.পি. 1000Va / 6 আইইসি কারেন্টের সঙ্গে 800W

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	UPSEN
সাক্ষ্যদান:	CE, ISO, RoHS
Model Number:	Green Star Series 1-3Kva

প্রদান:

Minimum Order Quantity:	5pcs
মূল্য:	negotiable
Packaging Details:	Cartons & Wooden Pallet
Delivery Time:	7-15 Days
Payment Terms:	T/T, LC, WU, Money Gram etc
Supply Ability:	50,000pcs/Month

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

Type:	Offline	Output Power Factor:	0.8
Phase:	Single Phase	Protection:	Over Load/Current/Voltage, Short Circuit etc
Display:	Digital LCD Display	H.S. Code:	8504402000
বিশেষভাবে তুলে ধরা:	অনলাইন আপগুলি সরবরাহকারী , শিল্প আপগুলি সিস্টেম

এটা ঠিক যে ডাবল রূপান্তর হাই ফ্রিকোয়েন্সি অনলাইন ইউ.পি. 1000Va / 6 আইইসি কারেন্টের সঙ্গে 800W

মুখ্য সুবিধা

• ture অনলাইন এবং ডাবল রূপান্তর কারিগরি
• ব্যাটারি 1000Va ইউপিএস অন্তর্গঠিত 2pcs 12V 9Ah

• বিশুদ্ধ সাইন ওয়েভ আউটপুট তরঙ্গরূপ
•, microprocessor নিয়ন্ত্রণ নির্ভরযোগ্যতা অপ্টিমাইজ
• ইনপুট পাওয়ার ফ্যাক্টর সংশোধন
• আউটপুট পাওয়ার ফ্যাক্টর 0.8
• ওয়াইড ইনপুট ভোল্টেজ (110 ভী - 300 ভী)
• কনভার্টার মোড উপলব্ধ
• শক্তি সঞ্চয় জন্য ECO মোড
• জেনারেটর সামঞ্জস্যপূর্ণ
• দীর্ঘ রান মডেলের জন্য 6A করতে চার্জারটির ধারণক্ষমতা সম্প্রসারণ
• স্মার্ট জন্য SNMP পারেন USB বা আরএস -232 একসঙ্গে সঙ্গে ভাল কাজ করে
• সমন্বিত প্রদর্শন সহজ পর্যবেক্ষণ এবং UPS অবস্থা অ্যাক্সেস করতে সক্ষম হবেন

আবেদন:

কম্পিউটার, পিসি, সার্ভার, ডেটা রুম, টেলি যোগাযোগ, কমিউনিকেশন, ট্রাফিক, ব্যাংক সিস্টেম, এটিএম

ট্যাক্স অফিস, স্কুল ইত্যাদি

প্রযুক্তিগত বৈশিষ্ট্য

সবুজ তারকা অনলাইন ইউ.পি. নির্বাচন গাইড
মডেল		G1K (এল)	G2K (এল)	G3K (এল)
ফেজ		স্থল সঙ্গে একক ফেজ
ক্ষমতা		1000 ভিএ / 800 ওয়াট	2000 ভিএ / 1600 ওয়াট	3000 ভিএ / 2400 ওয়াট
ইনপুট
নামমাত্র ভোল্টেজ		100/110/115/120 / 127VAC বা 200/208/220/230 / 240VAC
ইনপুট ভোল্টেজ বিন্যাস		55-145 ছুটি বা 110-300 ছুটি
কম্পাংক সীমা		40Hz ~ 70 Hz হয়
পাওয়ার ফ্যাক্টর		≧ 0.99 @ নামমাত্র ভোল্টেজ (100% লোড)
আউটপুট
আউটপুট ভোল্টেজ		100/110/115/120 / 127VAC বা 200/208/220/230 / 240VAC
ভোল্টেজ প্রবিধান		± 1%
ফ্রিকোয়েন্সি বিন্যাস (সুসংগত রেঞ্জ)		47 ~ 53 Hz হয় বা 57 ~ 63 Hz হয়
ফ্রিকোয়েন্সি বিন্যাস (সবচেয়ে গুরুত্বপূর্ণ. মোড)		50 Hz হয় বা 60Hz ± 0.1
বর্তমান ক্রেস্ট অনুপাত		3: 1
সুরেলা বিকৃতি		≦ 3% THD (লিনিয়ার লোড); ≦ 6% THD (অ রৈখিক লোড)
ট্রান্সফার সময়	এসি ডিসি	শূন্য
	বাইপাস থেকে বৈদ্যুতিন সংকেতের মেরু বদল	4 MS (বৈশিষ্টসূচক)
তরঙ্গাকৃতি (সবচেয়ে গুরুত্বপূর্ণ. মোড)		বিশুদ্ধ পাওয়ার ফ্যাক্টর
দক্ষতা
এসি মোড		88%	89%	90%
ব্যাটারি মোডে		83%	87%	88%
ব্যাটারি
স্ট্যান্ডার্ড মডেল	ব্যাটারির ধরন	12 ভি / 9 হিজরী	12 ভি / 7AH	12 ভি / 7 হিজরী
	নাম্বার	2	6	6
	বৈশিষ্টসূচক রিচার্জ সময়	4 ঘণ্টা 90% ক্ষমতা পুনরুদ্ধার
	শক্তিনবীকরণ বর্তমান (সর্বোচ্চ.)	1.0 একটি
	শক্তিনবীকরণ ভোল্টেজ	27.4VDC 1% ±	82,1 ভিডিসি ± 1%	82,1 ভিডিসি ± 1%
লং রান মডেল *	ব্যাটারির ধরন	বাহ্যিক ব্যাটারি ক্ষমতার উপর নির্ভর করে
	নাম্বার	3	6	8
	শক্তিনবীকরণ বর্তমান (সর্বোচ্চ.)	1.0A / 2.0A / 4.0A / 6.0 একটি
	শক্তিনবীকরণ ভোল্টেজ	41.0VDC 1% ±	82,1 ভিডিসি ± 1%	109.4VDC 1% ±
সূচক
এলসিডি		লোড স্তর, ব্যাটারি স্তর, এসি মোড, ব্যাটারি মোডে, বাইপাস মোডে, এবং ফল্ট সূচক
অ্যালার্ম
ব্যাটারি মোড		প্রতি 4 সেকেন্ড বাদন
ব্যাটারীর চার্জ কম		প্রতি সেকেন্ডে বাদন
অত্যধিক বোঝাই		দুইবার প্রতি সেকেন্ডে বাদন
দোষ		অবিরত বাদন
শারীরিক
স্ট্যান্ডার্ড মডেল	মাত্রা, ডি এক্স ওয়াট এক্স এইচ (মিমি)	397 এক্স 145 এক্স 220	419X190X318
	নিট ওজন (কিলোগ্রাম)	13	26	28
লং রান মডেল *	মাত্রা, ডি এক্স ওয়াট এক্স এইচ (মিমি)	282 এক্স 145 এক্স 220	397 এক্স 145 এক্স 220
	নিট ওজন (কিলোগ্রাম)	4.6	6.8	7.4
পরিবেশ
শৈত্য		20-90% আরএইচ @ 0- 40 ° সে (অ ঘনীভূত)
শব্দ স্তর		50dBA @ 1 মিটার কম
ম্যানেজমেন্ট
স্মার্ট আরএস -232 / ইউএসবি		সমর্থন উইন্ডোজ 2000/2003 / এক্সপি / ভিস্তা / 2008/7/8, লিনাক্স, ইউনিক্স, ও MAC
ঐচ্ছিক জন্য SNMP		জন্য SNMP ম্যানেজার এবং ওয়েব ব্রাউজার থেকে পাওয়ার ম্যানেজমেন্ট

* লং রানে মডেল 200/208/220/230 / 240VAC সিস্টেমে শুধুমাত্র উপলব্ধ.

প্রতিযোগিতামূলক সুবিধা:

1: অনলাইন ইউ.পি. জন্য তিন বছরের ওয়ারেন্টি, এবং 1% বিনামূল্যে ইউপিএস বা 2% বিনামূল্যে পিসিবি বোর্ড
3: শুভ ভাল পর-বিক্রয় সেবা, আমরা পূর্ণ আমাদের পাশে সৃষ্ট কোন ফল্ট জন্য দায়ী করা হবে
4: শক্তি ক্ষেত্র পেশাগত অভিজ্ঞতা বেশী 10 বছর
5: সামনে এবং বিক্রয় পরে পেশাগত প্রযুক্তিগত সহায়তা

6: সময়মত প্রতিক্রিয়া, দ্রুত ডেলিভারি সময় এবং নমনীয় অপারেশন কোনো গ্রাহকদের বিশেষ অনুরোধ সন্তুষ্ট করতে.

7: ফ্রি ই এম ও ODM থেকে ইনকয়েরি পরিষেবা

8: প্রতিযোগী মূল্য, গুণমান এবং পরিপক্ক পণ্য
