ডবল পার্শ্বযুক্ত পিসিবি

ভূমিকা

ডাবল পার্শ্বযুক্ত সার্কিট বোর্ড উপায়ে একটি ডবল পার্শ্বযুক্ত তামা, এবং metallized গর্ত আছে, যে ডবল পার্শ্বযুক্ত তামা, এবং তামা গর্ত ভিতরে আছে

উভয় পক্ষই ডবল তারের বোর্ড আছে, কিন্তু উভয় পক্ষের তারের ব্যবহার করতে. উভয় পক্ষই উপযুক্ত বৈদ্যুতিক সংযোগ দিয়ে রুমে করতে হবে. এই সার্কিট নামক VIAS মধ্যে "সেতু". কৌশল পূর্ণ বা গর্ত দিয়ে আবরিত পিসিবি, ধাতু, উভয় পক্ষের কন্ডাক্টর সংযুক্ত করা যেতে পারে, যা গর্ত. কারণ ডুয়াল প্যানেল এলাকা দুইবার হিসাবে একক প্যানেলের চেয়ে বড়, সিঙ্গল প্যানেল তারের সমাধানের ডবল প্যানেল (গর্ত অন্য দিকে পরিণত করা যাবে) অসুবিধার কারণে staggered, এটা একক চেয়ে আরো জটিল ব্যবহারের জন্য আরো উপযুক্ত -panel সার্কিট.

সুবিধাদি

তারের সুবিধাজনক, সহজ, শ্রমঘন তারের ছোট খাটো লাইন দৈর্ঘ্য: সিঙ্গল বোর্ডের সঙ্গে তুলনা করলে.

ডাবল সার্কিট বোর্ড ডিজাইন করার জন্য প্রয়োজনীয় পদক্ষেপ

1. সার্কিট পরিকল্পনার প্রস্তুতি নিন

2. একটি নতুন ফাইল এবং লোড পিসিবি কম্পোনেন্ট প্যাকেজ লাইব্রেরি তৈরি করুন

3, বোর্ড পরিকল্পনা

4, মধ্যে নেটওয়ার্কের টেবিল এবং উপাদান

5, স্বয়ংক্রিয় বিন্যাস উপাদান

6, লেআউট সমন্বয়

7, নেটওয়ার্ক ঘনত্ব বিশ্লেষণ

8, তারের নিয়ম সেট

9, স্বয়ংক্রিয় রাউটিং

10, নিজে তারের সমন্বয়

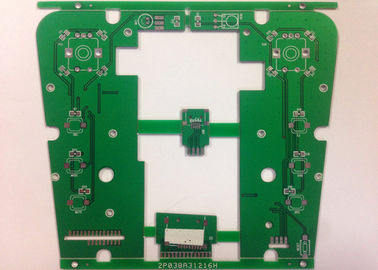

ন্যাভিগেশন কন্ট্রোল HASL বোর্ডের জন্য হোয়াইট silkscreen গ্রীন ঝাল মাস্ক ডবল পার্শ্বযুক্ত পিসিবি

Green Solder Mask Double Sided PCB with White Silkscreen for Navigation Control HASL Board

বড় ইমেজ : ন্যাভিগেশন কন্ট্রোল HASL বোর্ডের জন্য হোয়াইট silkscreen গ্রীন ঝাল মাস্ক ডবল পার্শ্বযুক্ত পিসিবি

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	SYF
সাক্ষ্যদান:	SGS, ISO9001:2008, REACH, UL, RoHs
Model Number:	SYF-312

প্রদান:

Minimum Order Quantity:	10 PCS
মূল্য:	negotiable
Packaging Details:	OUTER CARDBOARD CARTON WITH INNER VACCUM-PACKED
Delivery Time:	8-10 DAYS
Payment Terms:	D/P, T/T, L/C, Western Union, Paypal
Supply Ability:	1 MILLION PIECES PER MONTH

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

Service:	PCB, PCBA, ODM, OEM	Materia:	FR4/FR1/CEM-1/CEM-2/Metal Core
Solder Mask:	Green/Yellow/Red/Black	Surface Finish:	HAL, OSP, HASL, ENIG, Immersion Tin, Immersion Silver
Production:	Gerber File or Design Data Needed.
বিশেষভাবে তুলে ধরা:	ডবল পার্শ্বযুক্ত প্রিন্টেড সার্কিট বোর্ড , ডবল পার্শ্ব পিসিবি

সবুজ ঝাল মেশিন HASL ঢালাই জন্য হোয়াইট silkscreen সঙ্গে মাস্ক ডবল পার্শ্বযুক্ত পিসিবি

চটজলদি বিবরণ:

Gerber ফাইল প্রয়োজন.
পেশাগত পিসিবি প্রস্তুতকারকের.
মান গ্যারান্টি এবং পেশাদারী পরে-বিক্রয় সেবা.
ডিজিটাল তুরপুন মেশিন জার্মানি থেকে.

পিসিবি প্রিন্টেড সার্কিট বোর্ড উৎপাদনের
ইঞ্জিনিয়ারিং প্রসেস	আইটেম	উৎপাদন সক্ষমতা
ফলকিত বোর্ড	বোর্ড বেধ	0.2 ~ 3.2mm
পণ্যের ধরন	স্তরসমূহ	2L-16L
স্তরায়ণ	সর্বোচ্চ. প্যানেল আকার	500 × 600mm
ইনসাইড স্তরসমূহ	কোর বেধ ভিতরে	0.1 ~ 2.0 মিমি
	অভ্যন্তরীণ ট্রেসিং	কমপক্ষে: 4 / 4mil
	অভ্যন্তরীণ কপার বেধ	1.0 ~ 3.0oz
মাত্রা সহনশীলতা	বোর্ড বেধ সহনশীলতা	± 10%
মাত্রা সহনশীলতা	আন্তঃ স্তর প্রান্তিককরণ	± 3mil
তুরপুন সহনশীলতার	প্যানেল পরিমাপ	সর্বোচ্চ: 660 × 600mm
	তুরপুন মাত্রা	≧ 0.25
	গর্ত ব্যাস সহনশীলতা	± 0.05 মিমি
	হোল অবস্থান সহনশীলতা	± 0.076mm
	Min.Annular রিং	0.05 মিমি
PTH + + প্যানেল কলাই	হোল ওয়াল তামা বেধ	≧ 20um
PTH + + প্যানেল কলাই	একরূপতা	≧ 90%
বাইরের স্তর	ট্র্যাক প্রস্থ	কমপক্ষে: 0.08 মিমি
বাইরের স্তর	ট্র্যাক ব্যবধান	কমপক্ষে: 0.08 মিমি
বৃক্ষ রোপণ প্যাটার্ন	সমাপ্ত কপার বেধ	1oz ~ 2oz
EING / ফ্ল্যাশ গোল্ড	নিকেল বেধ	2.5um ~ 5.0um
EING / ফ্ল্যাশ গোল্ড	গোল্ড বেধ	0.03 ~ 0.05um
ঝাল মাস্ক	বেধ	15 ~ 35um
ঝাল মাস্ক	ঝাল মাস্ক সেতু	3mil
লম্বা	লাইনের প্রস্থ / পংক্তি ব্যবধান	6 / 6mil
ENIG	নিকেল বেধ	≧ 120u "
ENIG	গোল্ড বেধ	1 ~ 50u "
Beveling	Beveling মাত্রা	30 ~ 300mm
প্রমাথী	মাত্রা সহনশীল	± 0.1 মিমি
	স্লট সাইজ	কমপক্ষে: 0.4 মিমি
	কর্তনকারী ব্যাসার্ধ	0.8 ~ 2.4 মিমি
punching	রূপরেখা সহনশীলতার	± 0.1 মিমি
punching	স্লট সাইজ	কমপক্ষে: 0.5 মিমি
ভী কাটা	ভী কাটা মাত্রা	কমপক্ষে: 60mm
	কোণ	15 ° 30 ° 45 °
	বেধ সহনশীলতা থাকা	± 0.1 মিমি
হট এয়ার শ্রেনী	টিনের বেধ	100 ~ 300u "
পরীক্ষা	টেস্টিং ভোল্টেজ	250V
পরীক্ষা	Max.Dimension	680 × 600mm
impedance কন্ট্রোল	সহ্য	± 10%
দৃষ্টিভঙ্গি রেশন		12: 1
লেসার তুরপুন সাইজ		4mil (0.1 মিমি)

সার্কিট বোর্ড এর বিবরণ
মৌলিক উপাদান	TG-180 FR4
বোর্ড বেধ	1.6 মিমি
লেয়ার গণ্য	2 -Layer
কপার বেধ	2 রহমান
সারফেস সমাপ্ত	সীসা মুক্ত HASL
ঝাল মাস্ক	সবুজ
silkscreen	সাদা
ট্রেস ব্যবধান	0.075mm
গর্তের আকার	0.3
হোল কপার বেধ	≥20μm
মাপা	212 × 157mm
প্যাকেজ	বাইরের: ডবল straps সঙ্গে পিচবোর্ড কার্টুনগুলি ইনার: ভ্যাকুয়াম-বস্তাবন্দী নরম প্লাস্টিক বেল মধ্যে
সাক্ষ্যদান	উল, ISO9001: 2008, ROHS, নাগালের, এসজিএস
টেক্কা	ই এম ও ODM থেকে ইনকয়েরি, প্রতিযোগী মূল্য, দ্রুত ডেলিভারি,
বিশেষ প্রয়োজনীয়তা	BGA ঝালাই এবং গোল্ড ফিঙ্গার গ্রহণযোগ্য কবর ব্লাইন্ড করেকিছু, Impedance কন্ট্রোল, করেকিছু প্লাগ,
অ্যাপ্লিকেশন	যোগাযোগ, অটোমোবাইল, সেল, কম্পিউটার, শিক্ষক
