ভূমিকা
ডাবল পার্শ্বযুক্ত সার্কিট বোর্ড উপায়ে একটি ডবল পার্শ্বযুক্ত তামা, এবং metallized গর্ত আছে, যে ডবল পার্শ্বযুক্ত তামা, এবং তামা গর্ত ভিতরে আছে
উভয় পক্ষই ডবল তারের বোর্ড আছে, কিন্তু উভয় পক্ষের তারের ব্যবহার করতে. উভয় পক্ষই উপযুক্ত বৈদ্যুতিক সংযোগ দিয়ে রুমে করতে হবে. এই সার্কিট নামক VIAS মধ্যে "সেতু". কৌশল পূর্ণ বা গর্ত দিয়ে আবরিত পিসিবি, ধাতু, উভয় পক্ষের কন্ডাক্টর সংযুক্ত করা যেতে পারে, যা গর্ত. কারণ ডুয়াল প্যানেল এলাকা দুইবার হিসাবে একক প্যানেলের চেয়ে বড়, সিঙ্গল প্যানেল তারের সমাধানের ডবল প্যানেল (গর্ত অন্য দিকে পরিণত করা যাবে) অসুবিধার কারণে staggered, এটা একক চেয়ে আরো জটিল ব্যবহারের জন্য আরো উপযুক্ত -panel সার্কিট.
সুবিধাদি
তারের সুবিধাজনক, সহজ, শ্রমঘন তারের ছোট খাটো লাইন দৈর্ঘ্য: সিঙ্গল বোর্ডের সঙ্গে তুলনা করলে.
ডাবল সার্কিট বোর্ড ডিজাইন করার জন্য প্রয়োজনীয় পদক্ষেপ
1. সার্কিট পরিকল্পনার প্রস্তুতি নিন
2. একটি নতুন ফাইল এবং লোড পিসিবি কম্পোনেন্ট প্যাকেজ লাইব্রেরি তৈরি করুন
3, বোর্ড পরিকল্পনা
4, মধ্যে নেটওয়ার্কের টেবিল এবং উপাদান
5, স্বয়ংক্রিয় বিন্যাস উপাদান
6, লেআউট সমন্বয়
7, নেটওয়ার্ক ঘনত্ব বিশ্লেষণ
8, তারের নিয়ম সেট
9, স্বয়ংক্রিয় রাউটিং
10, নিজে তারের সমন্বয়
পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | ডবল পার্শ্বযুক্ত সার্কিট বোর্ড,ডবল পার্শ্ব পিসিবি |
---|

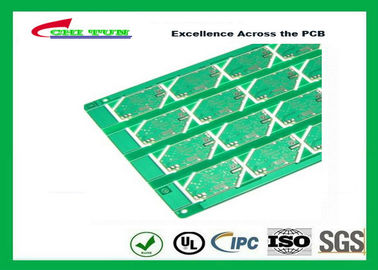

দুই লেয়ার পিসিবি, RoHS অনুবর্তী HASL কোন এক্স-আউট প্রেজেন্টেশন কিলোবাইট FR4 16mm শ্রীমতি PCB পরিষদ
পণ্যের বর্ণনা | |
মডেল নম্বার: | CTEL0210123 |
লেয়ার সংখ্যা: | 2Layer |
উপাদান: | FR4 |
ফিনিস বেধ: | 1.6 মিমি |
তামা: | 35UM |
পিসিবি আকার: | 1369 * 145.5mm |
লাইন প্রস্থ / লাইন স্থান | 10 / 10mil |
Min.Hole আকার: | 0.5 মিমি |
সারফেস ফিনিস: | immerison স্বর্ণ |
সবুজ ঝাল মাস্ক | |
কোন sillkscreen | |
কল এবং কলাই অর্ধেক গর্ত | |
CNC / 8 বিভিন্ন ধরনের সঙ্গে এক প্যানেল | |
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | CHITUN |
সার্টিফিকেশন: | উল, ROHS, আইএসও |
মান: | আইপিসি মান |
ব্যবসা উপকারিতা
খরচ: উল্লেখযোগ্য খরচ সঞ্চয় - আপনার প্রকল্পে 60% পর্যন্ত সংরক্ষণ
সময়: সময় সাশ্রয় অর্থ - প্রক্রিয়া দক্ষতা সম্পন্ন হ্রাস সময় অনুবাদ.
গুণ: আমি মানের mproved - প্রাক পরিকল্পিত কাজ ও ব্যবস্থাপনা প্রদান গুণমানের ফলাফল.
বিজনেস প্রসেস
এটা অনুজ্ঞাসূচক যে ক্লায়েন্ট এবং সফটওয়্যার উন্নয়ন সংস্থাগুলো যাতে ব্যবসার মসৃণ প্রবাহ নিশ্চিত করার জন্য একে অপরের সঙ্গে পরিচিত হতে হয়. "প্রথম সেবা" সঙ্গে একটি দৃঢ় হিসাবে, আমরা একসঙ্গে কাজ করায় বিশ্বাসী. আমরা সচেতন যে শুরু মিনিট থেকে ডান; আমরা নিশ্চিত যে আমরা আমাদের ক্লায়েন্টদের চাহিদা যতটা তারা আমাদের ব্যবসা নীতি সঙ্গে পরিচিত হতে পারে জানি না.
শেয়ার করুন আপনার চাহিদা: এটা গুরুত্বপূর্ণ আমাদের সুনির্দিষ্ট শর্তাবলী আপনার চাহিদা জানতে হয়, একটি বিনামূল্যে পরামর্শক্রমে জন্য আমাদেরকে ইমেইল
