ডবল পার্শ্বযুক্ত পিসিবি

ভূমিকা

ডাবল পার্শ্বযুক্ত সার্কিট বোর্ড উপায়ে একটি ডবল পার্শ্বযুক্ত তামা, এবং metallized গর্ত আছে, যে ডবল পার্শ্বযুক্ত তামা, এবং তামা গর্ত ভিতরে আছে

উভয় পক্ষই ডবল তারের বোর্ড আছে, কিন্তু উভয় পক্ষের তারের ব্যবহার করতে. উভয় পক্ষই উপযুক্ত বৈদ্যুতিক সংযোগ দিয়ে রুমে করতে হবে. এই সার্কিট নামক VIAS মধ্যে "সেতু". কৌশল পূর্ণ বা গর্ত দিয়ে আবরিত পিসিবি, ধাতু, উভয় পক্ষের কন্ডাক্টর সংযুক্ত করা যেতে পারে, যা গর্ত. কারণ ডুয়াল প্যানেল এলাকা দুইবার হিসাবে একক প্যানেলের চেয়ে বড়, সিঙ্গল প্যানেল তারের সমাধানের ডবল প্যানেল (গর্ত অন্য দিকে পরিণত করা যাবে) অসুবিধার কারণে staggered, এটা একক চেয়ে আরো জটিল ব্যবহারের জন্য আরো উপযুক্ত -panel সার্কিট.

সুবিধাদি

তারের সুবিধাজনক, সহজ, শ্রমঘন তারের ছোট খাটো লাইন দৈর্ঘ্য: সিঙ্গল বোর্ডের সঙ্গে তুলনা করলে.

ডাবল সার্কিট বোর্ড ডিজাইন করার জন্য প্রয়োজনীয় পদক্ষেপ

1. সার্কিট পরিকল্পনার প্রস্তুতি নিন

2. একটি নতুন ফাইল এবং লোড পিসিবি কম্পোনেন্ট প্যাকেজ লাইব্রেরি তৈরি করুন

3, বোর্ড পরিকল্পনা

4, মধ্যে নেটওয়ার্কের টেবিল এবং উপাদান

5, স্বয়ংক্রিয় বিন্যাস উপাদান

6, লেআউট সমন্বয়

7, নেটওয়ার্ক ঘনত্ব বিশ্লেষণ

8, তারের নিয়ম সেট

9, স্বয়ংক্রিয় রাউটিং

10, নিজে তারের সমন্বয়

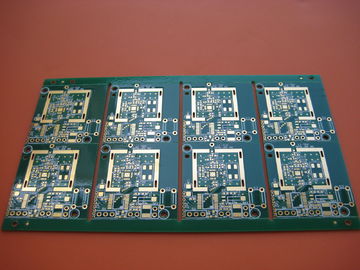

হার্ড গোল্ড FR4 পিসিবি সার্কিট বোর্ড নির্মাণ, পিসিবি বাল্ক উত্পাদন

Hard Gold FR4 PCB Circuit Board Fabrication , PCB Bulk Production

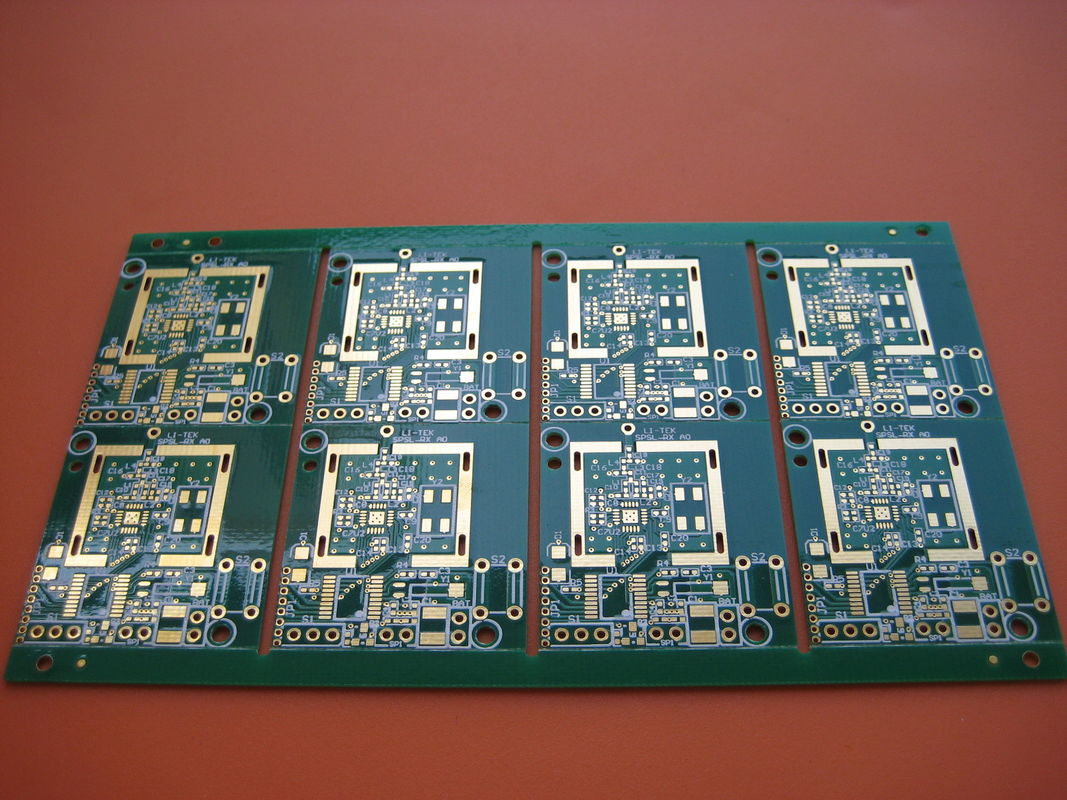

বড় ইমেজ : হার্ড গোল্ড FR4 পিসিবি সার্কিট বোর্ড নির্মাণ, পিসিবি বাল্ক উত্পাদন

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	LT Circuit
সাক্ষ্যদান:	UL E354810,SGS

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	কোনো MOQ
মূল্য:	Negotiable
প্যাকেজিং বিবরণ:	20pcs শূন্যস্থান ব্যাগ + রপ্তানি packing
ডেলিভারি সময়:	5-12Days
পরিশোধের শর্ত:	T/T, OA, L/C, পশ্চিম ইউনিয়ন
যোগানের ক্ষমতা:	দশ হাজার বর্গ মিটার মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

লক্ষণীয় করা:

প্রিন্টেড সার্কিট বোর্ড তৈরির উৎপাদন বৃদ্ধি

কাস্টম Pcb

8 স্তর হার্ড স্বর্ণের FR4 পিসিবি বোর্ড, সবুজ মাস্ক সঙ্কর ডাবল সাইড PCB 1.6 মিমি

বিশেষ উল্লেখ

		উচ্চ নির্ভুলতা প্রোটোটাইপ	পিসিবি বাল্ক উত্পাদন
সর্বোচ্চ স্তরসমূহ		1-28 স্তর	1-14 স্তরসমূহ
MIN লাইন প্রস্থ (মিল)		3mil	4mil
MIN লাইন স্থান (মিল)		3mil	4mil
মিনার মাধ্যমে (যান্ত্রিক ড্রিলিং)	বোর্ড মোটা .1.2 মিমি	0.15mm	0.2
	বোর্ড মোটা ২.5 মিমি	0.2	0.3 মিমি
	বোর্ড বেধ> 2.5 মিমি	আসিফ রেশন 13: 1	আসিফ রেশন 13: 1
আস্পস রেশন		আসিফ রেশন 13: 1	আসিফ রেশন 13: 1
বোর্ড বেধ	MAX টি	8mm	7mm
বোর্ড বেধ	MIN এর	2 স্তরসমূহ: 0.2 মিমি; 4 স্তরসমূহ: 0.35 মিমি; 6 স্তরসমূহ: 0.55 মিমি; 8 স্তরসমূহ: 0.7 মিমি; 10 স্তরসমূহ: 0.9 মিমি	2 স্তরসমূহ: 0.2 মিমি; 4 স্তরসমূহ: 0.4 মিমি; 6 স্তরসমূহ: 0.6 মিমি; 8layers: 0.8 মিমি
MAX বোর্ড আকার		610 * 1200mm	610 * 1200mm
সর্বোচ্চ তামা বেধ		0.5-6oz	0.5-6oz
নিমজ্জন গোল্ড / গোল্ড মাপের পুরুত্ব		নিমজ্জন গোল্ড: Au, 1-8u " গোল্ড আঙুল: Au, 1-150 ইউ " গোল্ড ধাতুপট্টাবৃত: Au, 1-150u " নিকেল ধাতুপট্টাবৃত: 50-500u "
হোল তামা পুরু		25 মিটার 1 মিলিলা	25 মিটার 1 মিলিলা
সহ্য	বোর্ড বেধ	বোর্ড মোটা .1.0 মিমি: +/- 0.1 মিমি 1.0 মিমি <বোর্ড পুরুত্ব ২.0 মিমি: +/- 10% বোর্ডের বেধ> 2.0 মিমি: +/- 8%	বোর্ড মোটা .1.0 মিমি: +/- 0.1 মিমি 1.0 মিমি <বোর্ড পুরুত্ব ২.0 মিমি: +/- 10% বোর্ডের বেধ> 2.0 মিমি: +/- 8%
	আউটলাইন সহনশীলতা	≤100mm: +/- 0.1 মিমি 100 <≤300mm: +/- 0.15 মিমি > 300mm: +/- 0.2	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15 মিমি > 300mm: +/- 0.2
	impedance	± 10%	± 10%
মিনি সোলার মাস্ক সেতু		0.08 মিমি	0.10 মিমি
Vias ক্ষমতা প্লাগিং		0.25 মিমি - 0.60mm	0.70mm - 1.00mm

বিবরণ

1. PCB এবং পিসিবি সমাবেশ পেশাদার এক প্রস্তুতকারকের একক পার্শ্বযুক্ত PCB, ডবল পার্শ্বযুক্ত PCB, মাল্টিলেয়ার PCB, PCB বিন্যাস এবং নকশা এবং PCB সমাবেশ বিশেষ

2. উপাদান প্রকার: FR4, অ হ্যালোজেন উপাদান, অ্যালুমিনিয়াম বেস, কুপার বেস, উচ্চ ফ্রিকোয়েন্সি উপাদান, মোটা তামা ফয়েল, 94-V0 (এইচবি), পিআই উপাদান, উচ্চ টি জি: এসএল S1000-2, আইটিইউইচ: IT180

3. সারফেস চিকিত্সা: এইচএএল, নিমজ্জন গোল্ড, নিমজ্জন টিনের, নিমজ্জন রূপালী, গোল্ড আঙুল, ওএসপি, এইচএএল (নিমজ্জন গোল্ড, ওএসপি, নিমজ্জন রূপালী, নিমজ্জন টিনের) + গোল্ড আঙুল

আবেদন

পণ্যগুলি হাই-টেক ইন্ডাস্ট্রিয়ালের বিস্তৃত পরিসরে প্রয়োগ করা হয় যেমন: LED, টেলিযোগাযোগ, কম্পিউটার অ্যাপ্লিকেশন, আলো, খেলা মেশিন, শিল্প নিয়ন্ত্রণ, বিদ্যুৎ, অটোমোবাইল এবং উচ্চ শেষ কনজিউমার ইলেক্ট্রনিক্স, ect। বিপণনের কাজ এবং প্রচেষ্টা অব্যাহত রেখে, আমেরিকা, কানাডা, ইউরোপ কাউন্টিতে, আফ্রিকা এবং অন্যান্য এশিয়া-প্রশান্ত মহাসাগরীয় অঞ্চলে পণ্য রপ্তানি হয়

সুবিধা

1. পিসিবি কারখানা সরাসরি

2. PCB ব্যাপক মানের নিয়ন্ত্রণ সিস্টেম আছে

3. পিসিবি ভাল দাম

4. 48hours থেকে পিসিবি দ্রুত পালা প্রসবের সময়।

5. PCB সার্টিফিকেশন (ISO / UL E354810 / RoHS)

6. এক্সপোর্ট সেবা 8 বছর অভিজ্ঞতা

7. পিসিবি নেই MOQ / MOV

8. পিসিবি উচ্চ মানের। এওআই (অটোমেটেড অপটিক্যাল ইন্সপেকশন), QA / QC, ফ্লাই পোর্ট, এস্টিং
