অনমনীয় PCB বোর্ড

ভূমিকা

অনমনীয় আনমন প্রিন্টেড সার্কিট বোর্ড একটি অ্যাপ্লিকেশন মধ্যে নমনীয় এবং অনমনীয় বোর্ড প্রযুক্তির সংমিশ্রণ ব্যবহার বোর্ড আছে. সর্বাধিক অনমনীয় আনমন বোর্ড নমনীয় সার্কিট নিম্নস্তর বাহ্যিকভাবে এবং / অথবা অন্ত এক বা একাধিক অনমনীয় বোর্ড সংযুক্ত আবেদন নকশা উপর নির্ভর করে একাধিক স্তর নিয়ে গঠিত. নমনীয় নিম্নস্তর আনমন একটি ধ্রুবক রাষ্ট্র হতে পরিকল্পিত হয় এবং সাধারণত উত্পাদন বা ইনস্টলেশনের সময় নমনীয় বক্ররেখা মধ্যে গঠিত হয়.

অনমনীয় আনমন ডিজাইন, একটি টিপিক্যাল অনমনীয় বোর্ড পরিবেশের নকশা করার চেয়েও বেশি প্রতিদ্বন্দ্বিতামূলক হয় যেমন এই বোর্ড একটি 3D স্থান, যা বৃহত্তর স্থানিক দক্ষতা প্রস্তাব ডিজাইন করা হয়. ত্রিমাত্রিক ডিজাইন অনমনীয় আনমন ডিজাইনার মোড় নিতে পারে, ভাঁজ এবং চূড়ান্ত আবেদন প্যাকেজ জন্য তাদের পছন্দসই আকৃতি অর্জন নমনীয় বোর্ড নিম্নস্তর পাকানো সক্ষম হচ্ছে.

উপাদান প্রকারভেদ

ফ্রান্স -4 CEM -1 CEM -3, আপনাকে IM, উচ্চ TG, হাই ফ্রিকোয়েন্সি, হ্যালোজেন বিনামূল্যে, অ্যালুমিনিয়াম বেস, ধাতু কোর বেস

পৃষ্ঠ চিকিত্সা

HASL (এলএফ), ফ্ল্যাশ সোনা, ENIG, OSP, কার্বন কালি (বিনামূল্যে সামঞ্জস্যপূর্ণ লিড),
Peelable এস / এম, নিমজ্জন এজি / টিনের, গোল্ড আঙুল কলাই, ENIG + গোল্ড আঙুল

উৎপাদন প্রক্রিয়া

একটি দৃঢ় আনমন প্রোটোটাইপ বা উৎপাদন পরিমাণে বৃহদায়ত অনমনীয় আনমন পিসিবি জালিয়াতি এবং PCB সমাবেশ প্রয়োজন উত্পাদক কিনা, প্রযুক্তির ভাল প্রমাণিত এবং নির্ভরযোগ্য হয়. আনমন পিসিবি অংশ স্বাধীনতা স্থানিক ডিগ্রী সঙ্গে স্থান এবং ওজন সমস্যা অভিভূতকারী মধ্যে বিশেষভাবে ভালো হয়.

আনমন-অনমনীয় সমাধান সতর্ক বিবেচনা এবং অনমনীয় আনমন পিসিবি নকশা পর্যায়ে প্রাথমিক পর্যায়ে এ উপলব্ধ অপশনের একটি সঠিক মূল্যায়ন উল্লেখযোগ্য সুবিধা ফিরে আসবে. এটা সমালোচনামূলক অনমনীয় আনমন পিসিবি জালিয়াত নকশা প্রক্রিয়া তাড়াতাড়ি জড়িত হয় নকশা নিশ্চিত করার এবং প্রভূত অংশ উভয় সমন্বয় এবং চূড়ান্ত পণ্য বৈচিত্র জন্য অ্যাকাউন্ট করতে হয়.

অনমনীয় আনমন উত্পাদন পর্যায়ে আরো জটিল এবং সময় অনমনীয় বোর্ড জালিয়াতি চেয়ে ব্যয়কারী. সকল অনমনীয় আনমন সমাবেশ নমনীয় উপাদান অনমনীয় FR4 বোর্ড চেয়ে সম্পূর্ণ ভিন্ন হ্যান্ডলিং, শিল্পকর্মের এবং ঝালাই প্রক্রিয়ার আছে.

আবেদন

LED, টেলিযোগাযোগ, কম্পিউটার অ্যাপ্লিকেশন, আলো, খেলা মেশিন, শিল্প নিয়ন্ত্রণ, বিদ্যুৎ, অটোমোবাইল এবং হাই-এন্ড কনজিউমার ইলেক্ট্রনিক্স, ect.a

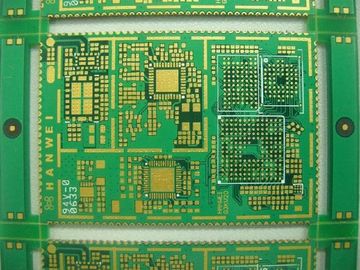

Arlon Teflon 6 লেয়ার উচ্চ- TG সেল পিসিবি অনমনীয় প্লেট, কাস্টম পিসিবি বোর্ড

বড় ইমেজ : Arlon Teflon 6 লেয়ার উচ্চ- TG সেল পিসিবি অনমনীয় প্লেট, কাস্টম পিসিবি বোর্ড

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	SYF
সাক্ষ্যদান:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Model Number:	SYF-079

প্রদান:

Minimum Order Quantity:	10PCS
মূল্য:	negotiable
Packaging Details:	INNER VACCUM-PACKED WITH OUTER CARDBOARD CARTON
Delivery Time:	6-8 DAYS
Payment Terms:	O/A,D/P,L/C,T/T,PAYPAL, WEST UNION
Supply Ability:	1 MILLION PIECES PER MONTH
Characteristic Service:	ODM/OEM/PCBA
Features 1:	Gerber file needed
Features 2:	100% E-test
Features 3:	Quality guarantee and professional after-sale service

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:

উচ্চ গতির PCB নকশা

উচ্চ ফ্রিকোয়েন্সির পিসিবি

Arlon Teflon 6 লেয়ার উচ্চ- TG সেল পিসিবি অনমনীয় প্লেট, কাস্টম পিসিবি বোর্ড

পণ্য বিবরণ
কাঁচামাল	ফ্রান্স-4 (TG 180)
লেয়ার গণ্য	6-লেয়ার
বোর্ড বেধ	2.0 মিমি
কপার বেধ	2.0oz
সারফেস সমাপ্ত	ENIG
ঝাল মাস্ক	সবুজ
silkscreen	সাদা
ন্যূনতম. ট্রেস প্রস্থ / ব্যবধান	0,075 / 0.075mm
ন্যূনতম. গর্তের আকার	0.25
হোল ওয়াল কপার বেধ	≥20μm
মাপা	300 × 400mm
প্যাকেজিং	ইনার: ভ্যাকুয়াম-বস্তাবন্দী নরম প্লাস্টিক বেল মধ্যে বাইরের: ডবল straps সঙ্গে পিচবোর্ড কার্টুনগুলি
আবেদন	যোগাযোগ, অটোমোবাইল, সেল, কম্পিউটার, শিক্ষক
সুবিধা	প্রতিযোগী মূল্য, দ্রুত ডেলিভারি, ই এম ও ODM থেকে ইনকয়েরি, বিনামূল্যে নমুনা,
বিশেষ প্রয়োজনীয়তা	কবর ব্লাইন্ড করেকিছু, Impedance কন্ট্রোল, করেকিছু প্লাগ, BGA ঝালাই এবং গোল্ড ফিঙ্গার গ্রহণযোগ্য
সাক্ষ্যদান	উল, ISO9001: 2008, ROHS, নাগালের, SGS হ্যালোজেন -বিনামূল্যে

পিসিবি উৎপাদনের সামর্থ্য
প্রক্রিয়া ইঞ্জিনিয়ার	ITEMS আইটেম	উৎপাদন সক্ষমতা উৎপাদন ক্ষমতা
ফলকিত	আদর্শ	ফ্রান্স -1, ফ্রান্স-5, ফ্রান্স -4 উচ্চ- TG, রজার্সের Isola, ITEQ, অ্যালুমিনিয়াম, CEM -1 CEM -3 TACONIC, Arlon, Teflon
ফলকিত	বেধ	0.2 ~ 3.2mm
উত্পাদনের ধরণ	লেয়ার গণ্য	2L-16L
উত্পাদনের ধরণ	পৃষ্ঠ চিকিত্সা	করতো HAL, গোল্ড, নিমজ্জন গোল্ড, OSP, নিমজ্জন সিলভার, নিমজ্জন টিনের বিনামূল্যে জন্য HAL লিড
কাটা স্তরায়ণ	সর্বোচ্চ. ওয়ার্কিং প্যানেল আকার	1000 × 1200mm
ভিতরের স্তর	অভ্যন্তরীণ কোর বেধ	0.1 ~ 2.0 মিমি
	অভ্যন্তরীণ প্রস্থ / ব্যবধান	কমপক্ষে: 4 / 4mil
	অভ্যন্তরীণ কপার বেধ	1.0 ~ 3.0oz
মাত্রা	বোর্ড বেধ সহনশীলতা	± 10%
মাত্রা	Interlayer সারিবদ্ধতা	± 3mil
তুরপুন	তৈয়ার প্যানেল ফাইলের আকার	সর্বোচ্চ: 650 × 560mm
	তুরপুন ব্যাসার্ধ	≧ 0.25
	গর্ত ব্যাস সহনশীলতা	± 0.05 মিমি
	হোল অবস্থান সহনশীলতা	± 0.076mm
	Min.Annular রিং	0.05 মিমি
PTH + + প্যানেল কলাই	হোল ওয়াল তামা বেধ	≧ 20um
PTH + + প্যানেল কলাই	একরূপতা	≧ 90%
বাইরের স্তর	ট্র্যাক প্রস্থ	কমপক্ষে: 0.08 মিমি
বাইরের স্তর	ট্র্যাক ব্যবধান	কমপক্ষে: 0.08 মিমি
প্যাটার্ন কলাই	সমাপ্ত কপার বেধ	1oz ~ 3oz
EING / ফ্ল্যাশ গোল্ড	নিকেল বেধ	2.5um ~ 5.0um
EING / ফ্ল্যাশ গোল্ড	গোল্ড বেধ	0.03 ~ 0.05um
ঝাল মাস্ক	বেধ	15 ~ 35um
ঝাল মাস্ক	ঝাল মাস্ক সেতু	3mil
কিংবদন্তী	লাইনের প্রস্থ / পংক্তি ব্যবধান	6 / 6mil
সোনার আঙ্গুল	নিকেল বেধ	≧ 120u "
সোনার আঙ্গুল	গোল্ড বেধ	1 ~ 50u "
হট এয়ার শ্রেনী	টিনের বেধ	100 ~ 300u "
প্রমাথী	মাত্রা সহনশীল	± 0.1 মিমি
	স্লট সাইজ	কমপক্ষে: 0.4 মিমি
	কর্তনকারী ব্যাসার্ধ	0.8 ~ 2.4 মিমি
punching	রূপরেখা সহনশীলতার	± 0.1 মিমি
punching	স্লট সাইজ	কমপক্ষে: 0.5 মিমি
ভী কাটা	ভী কাটা মাত্রা	কমপক্ষে: 60mm
	কোণ	15 ° 30 ° 45 °
	বেধ সহনশীলতা থাকা	± 0.1 মিমি
Beveling	Beveling মাত্রা	30 ~ 300mm
পরীক্ষা	টেস্টিং ভোল্টেজ	250V
পরীক্ষা	Max.Dimension	540 × 400mm
impedance কন্ট্রোল	সহ্য	± 10%
দৃষ্টিভঙ্গি রেশন		12: 1
লেসার তুরপুন সাইজ		4mil (0.1 মিমি)
বিশেষ প্রয়োজনীয়তা		কবর ব্লাইন্ড করেকিছু, Impedance কন্ট্রোল, করেকিছু প্লাগ, BGA ঝালাই এবং গোল্ড ফিঙ্গার গ্রহণযোগ্য
ই এম ও ODM থেকে ইনকয়েরি পরিষেবা		হাঁ

চটজলদি বিবরণ

500 টির বেশি কর্মীদের সঙ্গে চীন মধ্যে বৃহত্তম পিসিবি (প্রিন্টেড সার্কিট বোর্ড) নির্মাতারা এক.
20 বছর অভিজ্ঞতার সঙ্গে চীন মধ্যে পেশাদারী পিসিবি নির্মাতাদের এক.
ISO9001 এর সার্টিফিকেশন: 2008, উল, সিই, ROHS, নাগালের, হ্যালোজেন -বিনামূল্যে শোভনীয়ও নয়.
SYF দ্বারা উত্পাদিত পিসিবি সব ধরণের জন্য প্রতিযোগী মূল্য সঙ্গে ভাল মানের.
সমাবেশ সঙ্গে পিসিবির ওয়ান স্টপ সার্ভিস আমাদের গ্রাহকদের সরবরাহ করা হয়.
দ্রুত প্রতিক্রিয়া সঙ্গে সর্বোত্তম সেবা সবসময় আমাদের গ্রাহকদের জন্য উপলব্ধ করা হয়.
পৃষ্ঠ ফিনিস সব ধরনের যেমন ENIG, OSP.Immersion সিলভার, নিমজ্জন টিনের, নিমজ্জন গোল্ড, লিড বিনামূল্যে HASL, করতো HAL হিসাবে, গৃহীত হয়েছে.
উন্নত উত্পাদন সরঞ্জাম জাপান ও জার্মানি, যেমন পিসিবি স্তরায়ণ মেশিন, CNC, তুরপুন মেশিন, অটো-PTH লাইন, AOI (স্বয়ংক্রিয় অপটিক ইন্সপেকশন), প্রোব উড়ন্ত মেশিন ইত্যাদি থেকে আমদানি করা.
BGA, অন্ধ ও সমাধিস্থল Vias এবং Impedence কন্ট্রোল গৃহীত হয়েছে.
