ভূমিকা
অনমনীয় আনমন প্রিন্টেড সার্কিট বোর্ড একটি অ্যাপ্লিকেশন মধ্যে নমনীয় এবং অনমনীয় বোর্ড প্রযুক্তির সংমিশ্রণ ব্যবহার বোর্ড আছে. সর্বাধিক অনমনীয় আনমন বোর্ড নমনীয় সার্কিট নিম্নস্তর বাহ্যিকভাবে এবং / অথবা অন্ত এক বা একাধিক অনমনীয় বোর্ড সংযুক্ত আবেদন নকশা উপর নির্ভর করে একাধিক স্তর নিয়ে গঠিত. নমনীয় নিম্নস্তর আনমন একটি ধ্রুবক রাষ্ট্র হতে পরিকল্পিত হয় এবং সাধারণত উত্পাদন বা ইনস্টলেশনের সময় নমনীয় বক্ররেখা মধ্যে গঠিত হয়.
অনমনীয় আনমন ডিজাইন, একটি টিপিক্যাল অনমনীয় বোর্ড পরিবেশের নকশা করার চেয়েও বেশি প্রতিদ্বন্দ্বিতামূলক হয় যেমন এই বোর্ড একটি 3D স্থান, যা বৃহত্তর স্থানিক দক্ষতা প্রস্তাব ডিজাইন করা হয়. ত্রিমাত্রিক ডিজাইন অনমনীয় আনমন ডিজাইনার মোড় নিতে পারে, ভাঁজ এবং চূড়ান্ত আবেদন প্যাকেজ জন্য তাদের পছন্দসই আকৃতি অর্জন নমনীয় বোর্ড নিম্নস্তর পাকানো সক্ষম হচ্ছে.
উপাদান প্রকারভেদ
ফ্রান্স -4 CEM -1 CEM -3, আপনাকে IM, উচ্চ TG, হাই ফ্রিকোয়েন্সি, হ্যালোজেন বিনামূল্যে, অ্যালুমিনিয়াম বেস, ধাতু কোর বেস
পৃষ্ঠ চিকিত্সা
HASL (এলএফ), ফ্ল্যাশ সোনা, ENIG, OSP, কার্বন কালি (বিনামূল্যে সামঞ্জস্যপূর্ণ লিড),
Peelable এস / এম, নিমজ্জন এজি / টিনের, গোল্ড আঙুল কলাই, ENIG + গোল্ড আঙুল
উৎপাদন প্রক্রিয়া
একটি দৃঢ় আনমন প্রোটোটাইপ বা উৎপাদন পরিমাণে বৃহদায়ত অনমনীয় আনমন পিসিবি জালিয়াতি এবং PCB সমাবেশ প্রয়োজন উত্পাদক কিনা, প্রযুক্তির ভাল প্রমাণিত এবং নির্ভরযোগ্য হয়. আনমন পিসিবি অংশ স্বাধীনতা স্থানিক ডিগ্রী সঙ্গে স্থান এবং ওজন সমস্যা অভিভূতকারী মধ্যে বিশেষভাবে ভালো হয়.
আনমন-অনমনীয় সমাধান সতর্ক বিবেচনা এবং অনমনীয় আনমন পিসিবি নকশা পর্যায়ে প্রাথমিক পর্যায়ে এ উপলব্ধ অপশনের একটি সঠিক মূল্যায়ন উল্লেখযোগ্য সুবিধা ফিরে আসবে. এটা সমালোচনামূলক অনমনীয় আনমন পিসিবি জালিয়াত নকশা প্রক্রিয়া তাড়াতাড়ি জড়িত হয় নকশা নিশ্চিত করার এবং প্রভূত অংশ উভয় সমন্বয় এবং চূড়ান্ত পণ্য বৈচিত্র জন্য অ্যাকাউন্ট করতে হয়.
অনমনীয় আনমন উত্পাদন পর্যায়ে আরো জটিল এবং সময় অনমনীয় বোর্ড জালিয়াতি চেয়ে ব্যয়কারী. সকল অনমনীয় আনমন সমাবেশ নমনীয় উপাদান অনমনীয় FR4 বোর্ড চেয়ে সম্পূর্ণ ভিন্ন হ্যান্ডলিং, শিল্পকর্মের এবং ঝালাই প্রক্রিয়ার আছে.
আবেদন
LED, টেলিযোগাযোগ, কম্পিউটার অ্যাপ্লিকেশন, আলো, খেলা মেশিন, শিল্প নিয়ন্ত্রণ, বিদ্যুৎ, অটোমোবাইল এবং হাই-এন্ড কনজিউমার ইলেক্ট্রনিক্স, ect.a
পণ্যের বিবরণ:
প্রদান:
|
বিশেষভাবে তুলে ধরা: | PCB নকশা সমাবেশ,ইলেকট্রনিক সমাবেশ সেবা |
---|

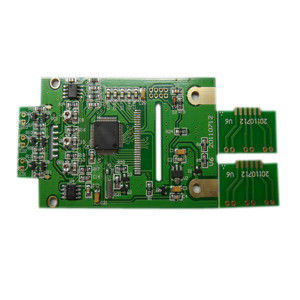

0.3 PCB বোর্ড পরিষদ / সার্কিট বোর্ড মুদ্রিত সার্কিটের জন্য বহির্বিন্যাস
চটজলদি বিবরণ
বিবরণ
আমাদের উৎপাদন PCB সমাবেশ ক্ষমতা স্থাপন শ্রীমতি, THT, BGA এবং মাইক্রো BGAs, মিশ্র প্রযুক্তি PCB সমাবেশ ছাড়াও মেশিন অন্তর্ভুক্ত. কম্পোনেন্ট প্রয়োজনীয়তা সামনের সারিতেই উপর রাখা, আমরা পৃষ্ঠ 52 মিমি বর্গক্ষেত্র QFPs এবং BGAs 12 মিল পিচ নিচে মাউন্ট বসানো, 0201 এর একটি কম্পোনেন্ট পরিসীমা সঙ্গে প্রস্তাব.
পার্টস ও কম্পোনেন্ট সোর্সিং
প্রিন্টেড সার্কিট বোর্ড সমাবেশ পরিষেবার জন্য, আমরা নিম্নলিখিত দুটি উপাদান এবং অংশ গ্রহণ.
1.Partial কারাপরিদর্শক, গ্রাহক সাপ্লাই অংশ উপাদান.
2. সম্পূর্ণ কারাপরিদর্শক, আমরা আমাদের কর্তৃপক্ষ এজেন্ট, 100% আসল গ্যারান্টি থেকে সব উপাদান ক্রয়.
আপনার PCBA প্রকল্পের জন্য উপাদান নীচের কোন এক বা একাধিক পন্থার মধ্যে সরবরাহ করা যেতে পারে. আমরা আপনার মনোনীত সরবরাহকারী অথবা DigiKey, বিড়াল ইঁদুর ধরে, অ্যারো, Avnet, ভবিষ্যত ইলেক্ট্রনিক্স ইত্যাদি সহ আমাদের অংশীদার কোম্পানি থেকে প্রকৃত অংশ অর্ডার
কারিগরী কেপেবিলিটিস
সমাবেশ প্রকার | THD (পুরনো গর্ত ডিভাইস) / প্রচলিত শ্রীমতি (সারফেস মাউন্ট প্রযুক্তি) শ্রীমতি & THD মিশিয়ে ডাবল পার্শ্বযুক্ত শ্রীমতি এবং / অথবা THD সমাবেশ |
ক্রম পরিমাণ | 1 1,00,000 |
উপাদান | Passives, ক্ষুদ্রতম আকার 0201 08 mils থেকে ফাইন পিচ Leadless চিপ বাহক / BGA, VFBGA, FPGA & DFN সংযোজকগুলির এবং টার্মিনাল |
কম্পোনেন্ট প্যাকেজিং | reels কাট টেপ নল আলগা যন্ত্রাংশ |
বোর্ড মাত্রা | ক্ষুদ্রতম আকার: 6mm এক্স 6mm বৃহত্তম আকার: 600mm x এর 400mm |
বোর্ড আকৃতি | আয়তক্ষেত্রাকার গোলাকার, স্লট, cutouts, কমপ্লেক্স, অনিয়মিত |
বোর্ড টাইপ | অনমনীয় নমনীয় অনমনীয়-নমনীয় |
ঝাল প্রকার | Leaded এবং লিড -বিনামূল্যে পানিতে দ্রবণীয় ঝাল পেস্ট বিশেষ অংশ, যেমন পুতুল এবং তাপমাত্রা সংবেদনশীল অংশের জন্য ম্যানুয়াল ঝালাই. |
ডিজাইন ফাইল ফরম্যাট | Gerber আরএস 274X, 274D, ঈগল এবং অটোক্যাড এর DXF, DWG BOM (উপকরণ বিল) সিলেক্ট করুন এবং ফাইল রাখুন (XYRS) |

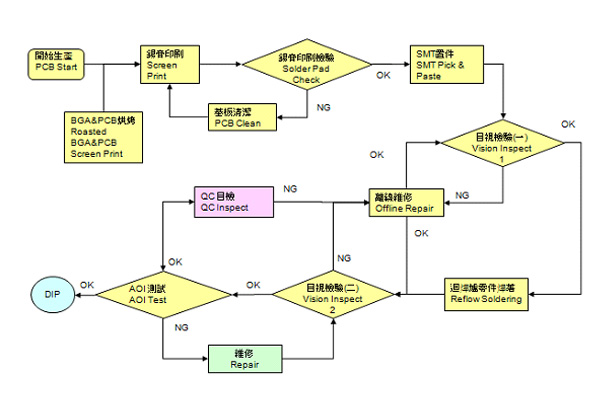

PCB পরিষদ উত্পাদনের ফ্লো চার্ট
পরীক্ষার পদ্ধতি
আমরা কোনো বোর্ড আউট গ্রেপ্তার আগে একাধিক মান নিয়ন্ত্রণের পদ্ধতি সঞ্চালন. এর মধ্যে রয়েছে:
চাক্ষুষ পরিদর্শন
এক্সরে পরিদর্শন
AOI (অটোমেটেড অপটিক্যাল ইন্সপেক্টর),
আইসিটি (ইন বর্তনী পরীক্ষা), এবং BGA rework
ক্রিয়ামূলক পরীক্ষা (পরীক্ষা মডিউল সরবরাহ করা হবে).
দ্রুত পালা সীসা বার
সব অংশের না হলে সাধারণত পূর্ণ কারাপরিদর্শক pcb সমাবেশ কাজ আমাদের কারখানায় 5 থেকে 10 দিনের মধ্যে শেষ করা যায়. এর মানে হল এই যে অনুক্রমে একবার কারাপরিদর্শক কাজ শুরুর তিন সপ্তাহের মধ্যে বিতরণ করা যেতে পারে.
পরিষেবা গ্যারান্টি
আমরা ourability শ্রেষ্ঠ পেশাগতভাবে প্রতিটি গ্রাহকের পরিবেশন করা, সত্য এবং বন্ধুত্বপূর্ণ নিশ্চিত করুন. আমরা সানন্দে আপনার প্রকল্পের পুনরায় কাজ করবে যদি আপনার প্রকল্পের 100% সন্তোষজনক নয়.
এখন একটি দ্রুত মূল্যউদ্ধৃতি পান
উপাদানের একটি বিলে পাঠানোর মাধ্যমে, Gerber ফাইল সমাবেশ অঙ্কন সহ এবং আমরা ঘন্টার মধ্যে আপনাকে ফেরত একটি উদ্ধৃতি থাকবে. শেনচেন hengda সঙ্গে তাহলে আর কখনোই লুকানো খরচ এবং আমাদের দাম খুব প্রতিযোগিতামূলক এবং যুক্তিসঙ্গত হয়.
