নমনীয় PCB বোর্ড

ভূমিকা:

ফ্লেক্স PCBs, এছাড়াও নমনীয় মুদ্রিত সার্কিট বা নমনীয় ইলেকট্রনিক্স নামে পরিচিত, ডিজাইনার এবং ইঞ্জিনিয়ারদের জন্য বৃহত্তর অপশন প্রদান যখন ইলেকট্রনিক সার্কিট একত্রিতকরনের.

তারা নমনীয়, উচ্চ ক্ষমতা সম্পন্ন প্লাস্টিক উপাদান, সাধারণত polyimide, যা বোর্ড বক্র বা ব্যবহারের সময় "আনমন" করতে সক্ষম হবেন নির্মাণ করা হয়. এই নমনীয়তা তাদের অ্যাপ্লিকেশন বিস্তৃত ব্যবহার করার জন্য আপ প্রর্দশিত হবে.

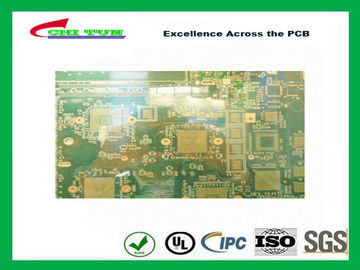

14 লেয়ার জিপিএস পিসিবি FR370 দ্রুত চালু পিসিবি অনুকৃতি BGA এবং আইসি প্যাড আকার 350X200mm

বড় ইমেজ : 14 লেয়ার জিপিএস পিসিবি FR370 দ্রুত চালু পিসিবি অনুকৃতি BGA এবং আইসি প্যাড আকার 350X200mm

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	CHITUN
সাক্ষ্যদান:	UL/ISO/ROHS/SGS
Model Number:	base on customers' requestion

প্রদান:

Minimum Order Quantity:	1pcs
মূল্য:	base on gerberfiles
Packaging Details:	Vacuum package
Delivery Time:	5-15days
Payment Terms:	TT, LC, Western Union, D/A,, D/P,and others base on negotiation
Supply Ability:	50000 per week

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

Material:	FR370	Board Thickness:	3.6mm
copper:	1oz	Surface finish:	Immersion gold
Solder mask:	Green	Sillkscreen:	White
Size:	350*200mm	Finish:	CNC
Standard:	IPC Standard
বিশেষভাবে তুলে ধরা:	দ্রুত পালা পিসিবি জালিয়াতি , দ্রুত পালা প্রিন্টেড সার্কিট বোর্ড

14 লেয়ার জিপিএস পিসিবি FR370 দ্রুত চালু পিসিবি অনুকৃতি BGA এবং আইসি প্যাড আকার 350X200mm

প্রযুক্তি:

. RoHS অনুবর্তী / লিড ফ্রি

. এইচডিআই Microvias

. ব্লাইন্ড Vias

. সমাধিস্থল Vias

. সিলেক্টিভ কলাই

. impedance কন্ট্রোল

ম্যানুফ্যাকচারিং মান:

. আইপিসি-একটি-600G ক্লাস II

. আইপিসি-একটি-600G তৃতীয় শ্রেণির

. ডাবল পার্শ্বযুক্ত বোর্ড PERFAG 2E

. Multilayer বোর্ডের জন্য PERFAG 3C

সামর্থ্য

ন্যূনতম. সমাপ্ত গর্ত আকার: 0,008 "(0.20mm)

মাইক্রো VIAS ব্যাস: 0,004 0,010 ইঞ্চি (0.10 - 0.25)

নূন্যতম লাইন প্রস্থ / মধ্যবর্তী ফাঁকা স্থান: 0.004 / 0.004 ইঞ্চি (0.10 মিমি / 0.10 মিমি)

সর্বোচ্চ তামা বেধ: 5oz (140um)

পাতলা বোর্ড বেধ:

. ডিএস - 0,008 ইঞ্চি (0.20mm)

. 4 / এল - 0.016 (0.40mm)

. 6 / এল - 0,020 ইঞ্চি (0.60mm)

সর্বোচ্চ বোর্ড বেধ:

. 275.8mil (7.0mm)

পৃষ্ঠ চিকিত্সা:

. HASL / সীসা মুক্ত করতো HAL / স্বর্ণ কলাই

. নিমজ্জন স্বর্ণ

. নিমজ্জন টিনের

. নিমজ্জন রূপা

. গোল্ড আঙ্গুলের (কঠিন স্বর্ণ)

. OSP
