একক পার্শ্বযুক্ত পিসিবি

ভূমিকা:

পিসিবির সবচেয়ে মৌলিক ফোকাস, একপাশে নিবদ্ধ উপাদান, টেলিগ্রাম ওপারে concentrated.Because পুতুল শুধুমাত্র এক দিকে প্রদর্শিত হয়, তাই পিসিবির এই ধরনের একক পার্শ্বযুক্ত পিসিবি বলা হয়.

একক প্যানেল তারের ডায়াগ্রাম, প্রতিরোধের এজেন্ট মুদ্রিত তামা পৃষ্ঠ চিহ্ন মুদ্রিত নকশাকাটা, এবং তারপর অংশের নির্দেশিকা গর্ত এবং চেহারা প্রক্রিয়া সম্পূর্ণ হওয়ার পথ punching পরে ঢালাই প্রতিরোধের প্রতিরোধ নেটওয়ার্ক মুদ্রণ সঙ্গে অগ্রাধিকার দেওয়া হয় যে,. উপরন্তু, বৈচিত্র্যময় পণ্য একটি ছোট পরিমাণ অংশ, সংবেদী প্রতিরোধের ফোটোগ্রাফিক পদ্ধতি প্যাটার্ন বিরচন এজেন্ট ব্যবহার করছেন.

অপারেটিং তাপমাত্রা পরিসীমা 130 C থেকে 230 সি একক পার্শ্বযুক্ত বোর্ড জৈব পৃষ্ঠ রক্ষা কারী (OSP), নিমজ্জন সিলভার, দস্তা ও গোল্ড কলাই উভয় leaded বা নেতৃত্ব মুক্ত হট এয়ার ঝাল শ্রেনী (HASL) সহ সহ সম্পন্ন পৃষ্ঠ সঙ্গে পাওয়া যায়.

উপাদান:

কাগজ phenolic তামা কাগজ পরতী বোর্ড একক পার্শ্বযুক্ত পিসিবি বেস উপাদান, রজন তামা পরতী প্লেট অগ্রাধিকার দেওয়া হয়.

গঠন:

প্রথমত, তামা ফয়েল etched করা, ইত্যাদি একটি বর্তনী প্রয়োজনীয় প্রাপ্ত প্রসেস, একটি প্রতিরক্ষামূলক ফিল্ম সংশ্লিষ্ট প্যাড এক্সপোজ খনন করা. পরিষ্কার এবং তারপর ঘূর্ণায়মান দুই একত্রিত পদ্ধতি পর. তারপর প্যাড অংশ স্বর্ণ কলাই বা টিনের সুরক্ষা উদ্ভাসিত.

উৎপাদন প্রক্রিয়া:

একক তামা-পরিহিত প্লেট - blanking - আলোক পদ্ধতি / স্ক্রিন প্রিন্টিং ইমেজ স্থানান্তর - জারা অপসারণ ছাপা হয়েছিল - পরিষ্কার, শুষ্ক - গর্ত যন্ত্র - আকৃতি - শুকনো পরিষ্কার - মুদ্রণ প্রতিরোধের ঢালাই লেপ - নিরাময় - মুদ্রণ চিহ্ন প্রতীক - নিরাময় - শুকনো পরিষ্কার শোষক - প্রাক লেপা সর্দি - একটি সমাপ্ত পণ্য

আবেদন

একক পার্শ্বযুক্ত পিসিবি সবচেয়ে ধরনের বাণিজ্যিক মেশিন বর্তনী যেমন রেডিও, গরম মেশিন, হিমাগার, ওয়াশিং মেশিন এবং অন্যান্য বৈদ্যুতিক যন্ত্রপাতি পণ্য, সেইসাথে প্রিন্টার, ভেন্ডিং মেশিন, LED আলো, ইলেকট্রনিক উপাদান, ব্যবহারের

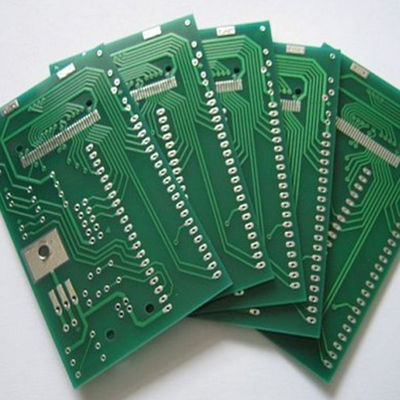

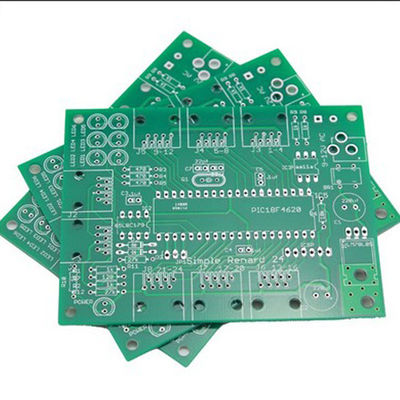

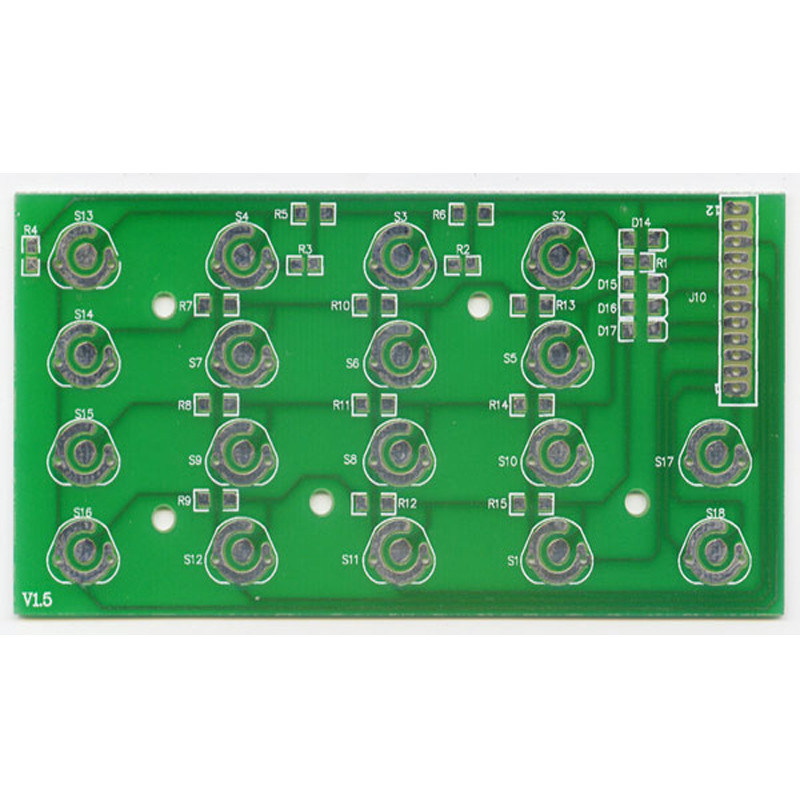

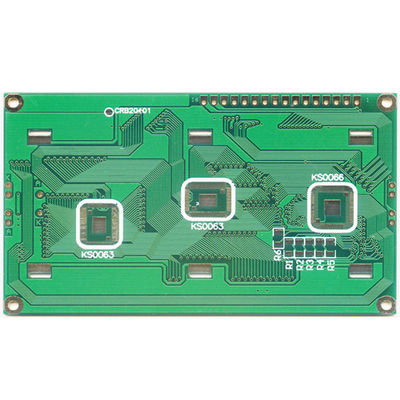

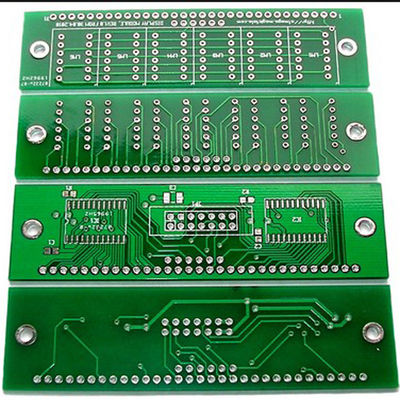

সবুজ ঝাল মাস্ক সঙ্গে একা সাইড পিসিবি

বড় ইমেজ : সবুজ ঝাল মাস্ক সঙ্গে একা সাইড পিসিবি

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	FL
সাক্ষ্যদান:	ISO9001 , UL, ROHS
মডেল নম্বার:	FL069

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 জামায়
মূল্য:	0.65/piece
প্যাকেজিং বিবরণ:	শূন্যস্থান + carton
ডেলিভারি সময়:	3-5 দিন নমুনা, 12-15 দিন ভর উৎপাদন
পরিশোধের শর্ত:	T / টি, এল / সি, ডি / পি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা:	200000 বর্গ মিটার/মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:

একক পার্শ্ব পিসিবি FR4 PCB

সার্কিট বোর্ড

circuit board

বেস উপাদান	FR4
কপার বেধ	1 অজ
বোর্ড বেধ	1.6 মিমি
ন্যূনতম. গর্তের আকার	0.2
ন্যূনতম. লাইন প্রস্থ	0.1 মিমি
ন্যূনতম. লাইন ব্যবধান	0.1 মিমি
পৃষ্ঠ সমাপ্তি	ফ্ল্যাশ গোল্ড
কাস্টমাইজড হয়	হাঁ

ইলেকট্রনিক পণ্য জন্য 1 -26 লেয়ার পিসিবি. FR4 পিসিবি, LED পিসিবি, অ্যালুমিনিয়াম ভিত্তিক পিসিবি, এইচডিআই পিসিবি, অনমনীয়-আনমন পিসিবি, ভারী তামা পিসিবি, পিসিবি সমাবেশ, পিসিবি এবং LED পিসিবি সব ধরণের wtih উচ্চমানের এবং compititive মূল্য, pls আমাদের বিস্তারিত জানার জন্য যোগাযোগ করুন ...
PCB বোর্ড উত্পাদন এবং PCB সমাবেশ সেবা:
অংশ তালিকা 1. PCB বোর্ড ফাইল গ্রাহকদের দ্বারা উপলব্ধ
2. PCB বোর্ড তৈরি, সার্কিট বোর্ড অংশের আমাদের কিনে
3. উচ্চ মানের, প্রতিযোগী মূল্য ও সর্বোত্তম পরিষেবা
4.100% ই-পরীক্ষা
টেস্টিং PCB বোর্ড পদ্ধতি:
--- আমরা একাধিক মানের কোনো PCB বোর্ড আউট জাহাজীকরণ আগে আশ্বস্ত পদ্ধতি সঞ্চালন. এর মধ্যে রয়েছে:
- চাক্ষুষ পরিদর্শন
- উড়ন্ত প্রোব
- Impedance নিয়ন্ত্রণ
- ঝাল ক্ষমতা সনাক্তকরণ
- ডিজিটাল metallogenic অনুবীক্ষণ যন্ত্র
- AOI (অটোমেটেড অপটিক্যাল পরিদর্শন)

অনুগ্রহপূর্বক পাঠান

sales01 (এ) fastlinepcb.com

উদ্ধৃতি প্রয়োজনীয়তা:
-Following বিবরণীর উদ্ধৃতি জন্য প্রয়োজন হয়:
1. পরিমাণ
2. বেজ উপাদান
3. বোর্ড বেধ
4. কপার বেধ
5. সারফেস চিকিত্সা
6. ঝাল মাস্ক এবং শার্ট.এটি এর রঙ
ডেলিভারি PCB বোর্ড জন্য সময়:
লিড সময়:
নমুনা জন্য Quickturn: 2 স্তর 24 ঘন্টা, 4 স্তর 2 দিন বা 3 দিন.
সাধারণ নমুনা: 3 - 5days /
ভর উৎপাদন: 7 দিনের মধ্যে
শিপিং পদ্ধতি এবং পেমেন্ট শর্তাদি:
1. দ্বারা DHL, ইউ.পি., আপনি FedEx, TNT ক্লায়েন্ট ব্যবহার অ্যাকাউন্ট.
2. DHL, ইউ.পি., আপনি FedEx, চীন এর টিঅ্যান্ডটি ফরওয়ার্ডিং.
3.আমরা জন্য রাশিয়া স্পেশাল এয়ার লাইন দ্বারা পার্সেল তরণী পারে
রাশিয়ান গ্রাহক
(এ কোন কর আপনার আছে, 3 - মস্কো থেকে 10 দিন, অন্যান্য শহর থেকে 15-20 দিন)
4. সমুদ্র বা গ্রাহকের প্রয়োজন অনুযায়ী ভর পরিমাণ জন্য বায়ু দ্বারা.
5. গ্রাহকের ফরওয়ার্ডিং দ্বারা
6. অর্থপ্রদান মাধ্যমে পেপ্যাল, T / টি, পশ্চিম ইউনিয়ন, ইত্যাদি
আমাদের সাথে স্বাচ্ছন্দ্যে যোগাযোগ করুন!
