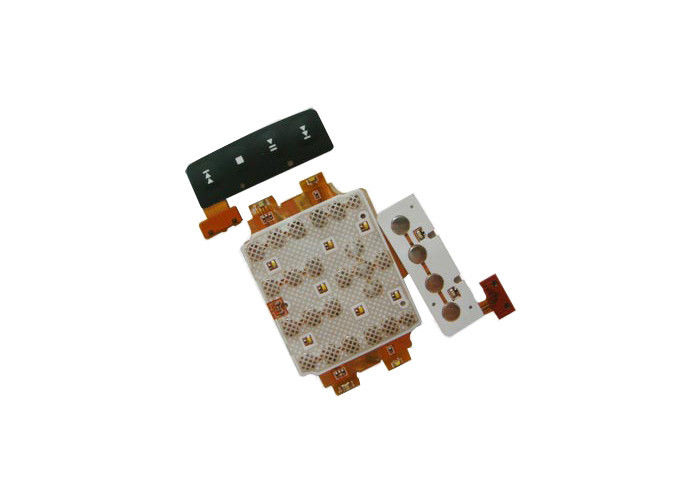

প্রিন্টার একা সাইড পিসিবি নমনীয় প্রিন্টেড সার্কিট বোর্ড / FPC প্রিন্টেড সার্কিট
Quik বিবরণ:
- সীসা মুক্ত একক পার্শ্ব নমনীয় PCB বোর্ড
- কপার রা, ইডি, 0.5oz, 1/3 রহমান, 1oz
- বেস উপাদান: 1 / 2mil, 1mil 2mil
- ISO9001: 2000, ISO14001: 2004, আইএসও / TS16949: 2002 অনুমোদন এবং উল প্রত্যয়িত সুবিধা
- LCD প্রদর্শন জন্য আবেদন
বর্ণনা:
নমনীয় পিসিবি বোর্ড, এছাড়াও ফ্লেক্স পিসিবি, FPC প্রিন্টেড সার্কিট, মূলত প্রথাগত টেলিগ্রাম সাজের জন্য একটি প্রতিস্থাপন হিসাবে পরিকল্পনা করা হয়েছিল. এটা প্রায়ই হিসাবে সংযোগকারীগুলিকে অনমনীয় মুদ্রিত সার্কিট বোর্ড যেখানে নমনীয়তা উচ্চ প্রয়োজন, স্থান সঞ্চয়, বা উৎপাদন সীমাবদ্ধতা সীমিত প্রতিস্থাপন ব্যবহার করা হয়.
নমনীয় পিসিবি বোর্ডের সুবিধা:
- নমনীয় পিসিবি ডিজাইন এবং বিন্যাস
- নমনীয়, স্থান সঞ্চয়
- কমিয়ে তারের ত্রুটি
- যান্ত্রিক সংযোগকারীগুলিকে সঙ্গে তুলনা সংযোগ নমনীয়তা বৃদ্ধি
- সহজ ইনস্টলেশন ও সেবা
- উচ্চ সীমা ঘনত্ব
- আরো জোরালো অপারেটিং তাপমাত্রা পরিসীমা
- শক্তিশালী সংকেত মানের
- উত্পাদন ফলন এবং নির্ভরযোগ্যতা উন্নতি
- নির্ভরযোগ্যতা এবং ইম্পিডেন্স নিয়ন্ত্রণ উন্নতি
- আকার এবং ওজন হ্রাস
- সমাপ্ত পণ্য নন্দনতত্ব উন্নত
নমনীয় PCB বোর্ড ফটকা খেলা .:
এজাইল সার্কিট আমাদের গ্রাহকের ব্যাপক চাহিদা পূরণের জন্য নমনীয় পিসিবি বোর্ড উত্পাদন সেবা সেইসাথে অনমনীয় PCB বোর্ড উপলব্ধ. আমরা polyimide নিম্নস্তর নেভিগেশন নমনীয় মুদ্রিত সার্কিট জালিয়াতি জন্য উন্নত উত্পাদন প্রক্রিয়া ব্যবহার পণ্যের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করা. আমরা একক এবং ডবল পার্শ্বযুক্ত সার্কিট, এছাড়াও কিছু মাল্টি লেয়ার এবং নমনীয় ইলেকট্রনিক সার্কিট সমাহারগুলি, যা ব্যাপকভাবে গ্রাহকের ইলেক্ট্রনিক্সে ব্যবহৃত হয়, মেডিকেল ডিভাইস, যোগাযোগ সরঞ্জাম, শিল্প যন্ত্রপাতি, এবং মহাকাশ বাজারে বিশেষজ্ঞ. নীচে উৎপাদন বৈশিষ্ট হল. নমনীয় পিসিবির:
স্তরসমূহ নং | 1-6 স্তর |
সমাপ্ত বোর্ড বেধ | Min.:10x45mm Max.:250x1200mm |
উপলভ্য laminates উপাদান | পি, পিইটি, FR4 + + পি |
সমাপ্ত বোর্ড বেধ সহনশীলতা | ± 0.01mm |
গর্ত ব্যাস সমাপ্ত (ন্যূনতম.) | 0.1 মিমি |
গর্ত ব্যাস সমাপ্ত (সর্বোচ্চ) | 0.6 মিমি |
NPTH হোল ব্যাস সহনশীলতা | ± 0.025mm |
PTH গর্ত ব্যাস সহনশীলতা | ± 0.050mm |
কপার ফয়েল বেধ | 12um, 18um, 35um, 70um |
সার্কিট প্রস্থ / স্পেসিং (ন্যূনতম.) | ≥0.065mm (1 / 2oz) ≥0.05mm (1 / 3oz) |
সারফেস সমাপ্ত টাইপ | OSP, সোনার গিলটি, নিমজ্জন গোল্ড, টিনের কলাই, PB / Pbfree HASL |
গোল্ড ফ্ল্যাশ এন / এইউ বেধ | Ni: 2.54-9um এইউ: 0.025-0.5um |
নিমজ্জন টিনের বেধ | 0.7-1.2um |
টিনের কলাই বেধ | 3-15um |
ড্রিল গর্ত অবস্থান সহনশীলতা | ± 0.05 মিমি |
Punching মাত্রা সহনশীলতা | ± 0.05 মিমি |
শংসাপত্র | চলুন ROHS, উল, ISO9001 |
সুবিধা:
1. আমরা আমাদের গ্রাহকের কড়া উল্লেখ নমনীয় সার্কিট নির্মাণ
2. আমাদের প্রকৌশলী ও উৎপাদন কর্মীদের সার্কিট বোর্ড অভিজ্ঞতার বহু দশক সঙ্গে হয়.
3.প্রতিযোগী খরচ হিসাবে ভাল হিসাবে উচ্চ মানের.
4. চমৎকার সেবা এবং প্রম্পট ডেলিভারি
5. ISO ও উল প্রশংসাপত্র এবং কঠোর নিয়ন্ত্রণ আইপিসি মান অনুযায়ী মানের.
নমনীয় PCB বোর্ড অ্যাপ্লিকেশন:
1) MP3 টি, MP4 প্লেয়ার, এলসিডি মনিটর ও এলসিডি টিভি সেট, প্রিন্টার, LCD প্রদর্শন
2) অপটিক্যাল পড়া এবং লেখার ডিভাইস, শুঙ্গ বোর্ড
3) পিছনে আলো, ডিস্ক চলচ্চিত্র, শুঙ্গ বোর্ড
4) নোট বই এবং ডিজিটাল ক্যামেরা, ক্যামেরা মডিউল গ্রুপ
5) চিকিৎসাবিদ্যা: যন্ত্রপাতি, অটো মিটার, প্রিন্টার, clamshell ফোন / উল্টানো ফোন
6) সদৃশ পর্দায় ফুট / দোলনলিপিলেখ, multimeter, ইলেকট্রনিক পরিমাপ যন্ত্র
7) সিডি, ডিভিডি, ইলেকট্রনিক অরগ্যান, রক্তরস প্রদর্শন ঘরের দ্রব্যসামগ্রী
