ভূমিকা:
পিসিবির সবচেয়ে মৌলিক ফোকাস, একপাশে নিবদ্ধ উপাদান, টেলিগ্রাম ওপারে concentrated.Because পুতুল শুধুমাত্র এক দিকে প্রদর্শিত হয়, তাই পিসিবির এই ধরনের একক পার্শ্বযুক্ত পিসিবি বলা হয়.
একক প্যানেল তারের ডায়াগ্রাম, প্রতিরোধের এজেন্ট মুদ্রিত তামা পৃষ্ঠ চিহ্ন মুদ্রিত নকশাকাটা, এবং তারপর অংশের নির্দেশিকা গর্ত এবং চেহারা প্রক্রিয়া সম্পূর্ণ হওয়ার পথ punching পরে ঢালাই প্রতিরোধের প্রতিরোধ নেটওয়ার্ক মুদ্রণ সঙ্গে অগ্রাধিকার দেওয়া হয় যে,. উপরন্তু, বৈচিত্র্যময় পণ্য একটি ছোট পরিমাণ অংশ, সংবেদী প্রতিরোধের ফোটোগ্রাফিক পদ্ধতি প্যাটার্ন বিরচন এজেন্ট ব্যবহার করছেন.
অপারেটিং তাপমাত্রা পরিসীমা 130 C থেকে 230 সি একক পার্শ্বযুক্ত বোর্ড জৈব পৃষ্ঠ রক্ষা কারী (OSP), নিমজ্জন সিলভার, দস্তা ও গোল্ড কলাই উভয় leaded বা নেতৃত্ব মুক্ত হট এয়ার ঝাল শ্রেনী (HASL) সহ সহ সম্পন্ন পৃষ্ঠ সঙ্গে পাওয়া যায়.
উপাদান:
কাগজ phenolic তামা কাগজ পরতী বোর্ড একক পার্শ্বযুক্ত পিসিবি বেস উপাদান, রজন তামা পরতী প্লেট অগ্রাধিকার দেওয়া হয়.
গঠন:
প্রথমত, তামা ফয়েল etched করা, ইত্যাদি একটি বর্তনী প্রয়োজনীয় প্রাপ্ত প্রসেস, একটি প্রতিরক্ষামূলক ফিল্ম সংশ্লিষ্ট প্যাড এক্সপোজ খনন করা. পরিষ্কার এবং তারপর ঘূর্ণায়মান দুই একত্রিত পদ্ধতি পর. তারপর প্যাড অংশ স্বর্ণ কলাই বা টিনের সুরক্ষা উদ্ভাসিত.
উৎপাদন প্রক্রিয়া:
একক তামা-পরিহিত প্লেট - blanking - আলোক পদ্ধতি / স্ক্রিন প্রিন্টিং ইমেজ স্থানান্তর - জারা অপসারণ ছাপা হয়েছিল - পরিষ্কার, শুষ্ক - গর্ত যন্ত্র - আকৃতি - শুকনো পরিষ্কার - মুদ্রণ প্রতিরোধের ঢালাই লেপ - নিরাময় - মুদ্রণ চিহ্ন প্রতীক - নিরাময় - শুকনো পরিষ্কার শোষক - প্রাক লেপা সর্দি - একটি সমাপ্ত পণ্য
আবেদন
একক পার্শ্বযুক্ত পিসিবি সবচেয়ে ধরনের বাণিজ্যিক মেশিন বর্তনী যেমন রেডিও, গরম মেশিন, হিমাগার, ওয়াশিং মেশিন এবং অন্যান্য বৈদ্যুতিক যন্ত্রপাতি পণ্য, সেইসাথে প্রিন্টার, ভেন্ডিং মেশিন, LED আলো, ইলেকট্রনিক উপাদান, ব্যবহারের
পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | অ্যালুমিনিয়াম বেস PCB,নেতৃত্বে অ্যালুমিনিয়াম PCB |
---|
অনমনীয় সবুজ উল 94v0 ডাবল সাইড অ্যালুমিনিয়াম নেতৃত্বাধীন পিসিবি একক লেয়ার পিসিবি বোর্ড
পেশাগত পিসিবি উৎপাদন
বেস উপাদান: অ্যালুমিনিয়াম
লেয়ার: 1 টি স্তর
বোর্ড বেধ: 1.0 মিমি / 1.2 / 1.5 মিমি / 2.0 মিমি / 3.0 মিমি
বোর্ড মাত্রা: ব্যাস 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (এটা অনুকূলিতকরণ করা যাবে)
কপার স্তর: 1oz / 2oz / 3oz
ঝাল মাস্ক: সাদা / কালো / নীল / লাল
Silkscreen: ব্ল্যাক
সারফেস ফিনিস: এলএফ করতো HAL / করতো HAL / OSP / গোল্ড নিমজ্জন / সিলভার কলাই
রূপরেখা প্রোফাইল CNC, রাউটিং / ভী কাট / Punching
পরামিতি সব কাস্টমাইজ করা যাবে না!
আমরা?
গুণ
আমাদের উল (E465880) / RoHS মান শুরু থেকে শেষ পর্যন্ত মানের সমাহারগুলি বিমা. এটা একটা সহজ কাস্টম পণ্য বা একটি জটিল কারাপরিদর্শক উৎপাদন রান কিনা, JHD পিসিবি সর্বোচ্চ মান মেনে চলতে হবে.
সক্ষম
JHD PCB সমাবেশ ক্ষমতা এবং যে মানের বীমা যোগ্যতা মধ্যে সর্বশেষ যে পণ্য আমরা উত্পাদন মধ্যে নির্মিত হয় উপলব্ধ করা হয়.
অভিজ্ঞতা
এটা আপনার বিল্ড করতে আসে যখন আপনি একটি অংশীদার আপনি উপর নির্ভর করতে পারেন. আমাদের ব্যবস্থাপনা দল মিলিত শিল্প জ্ঞানের 8years বেশি হয়েছে. আমাদের ইঞ্জিনিয়ারিং টিম 5 বছরেরও বেশি সময় ধরে কাজ করেছেন.
আপনার স্বার্থ রক্ষায়
আপনার মেধা সম্পত্তি রক্ষা কাজ এক! প্রশিক্ষিত পেশাদার আমাদের কর্মীরা সমস্ত একটি কঠোর গোপনীয়তা চুক্তির অধীনে কাজ করে এবং তারা তাদের নিজস্ব would আপনার গুরুত্বপূর্ণ ডকুমেন্টেশন আচরণ করছে.
নমনীয়তা
JHD পিসিবি নিজেদেরকে আমাদের গ্রাহকদের চাহিদা প্রায় কাস্টম দরজী প্রোগ্রাম আমাদের ক্ষমতা আবার গর্ব করেন. JHD পিসিবি সময় আপনার অনন্য ব্যবসার চাহিদা শুনতে এবং তারপর তাদের অতিক্রম সেট আউট করতে সময় লাগে.
লিড টাইম
নমুনা: 3-4 দিন
ভর উত্পাদনের: 7-15 দিন (পরিমাণ উপর নির্ভর করে)
পরিশোধের শর্ত
T / টি, ওয়েস্টার্ন ইউনিয়ন

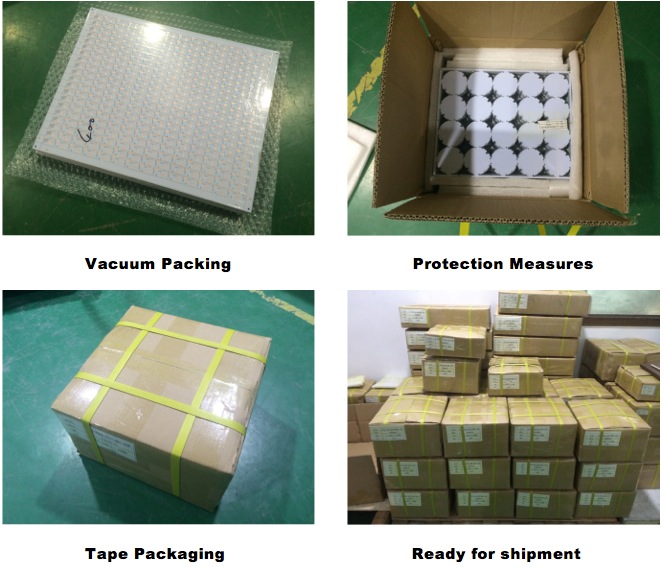

প্যাকিং এবং চালান
শক্ত কাগজ মধ্যে ভ্যাকুয়াম প্যাকেজ

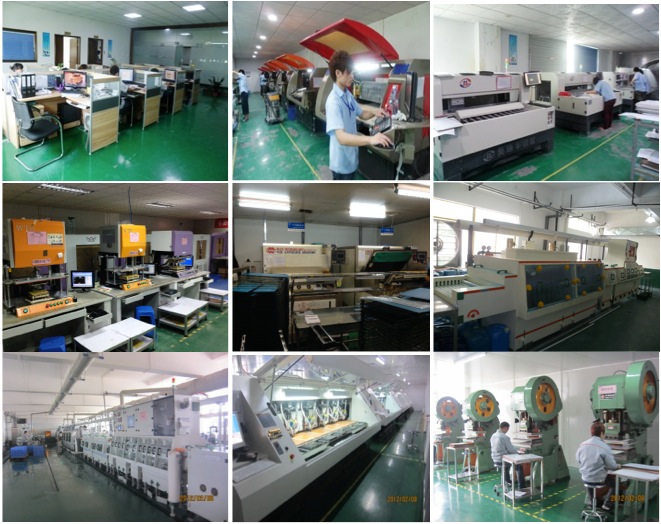

কারখানার ক্ষমতা
পদ | উত্পাদন ক্ষমতা |
পৃষ্ঠ চিকিত্সা | OSP |
পিসিবি লেয়ার প্রকার | একা পার্শ্ব, ডাবল পার্শ্ব |
সর্বোচ্চ. ওয়ার্কিং প্যানেল ফাইলের আকার | 1500mm * 600mm |
ন্যূনতম. ওয়ার্কিং প্যানেল ফাইলের আকার | 4mm * 4mm |
আওয়ামী লীগ স্তর বেধ | 0.3-4mm |
ন্যূনতম. কন্ডাকটর প্রস্থ | 0.15mm |
ন্যূনতম. কন্ডাকটর ব্যবধান | 0.15mm |
ন্যূনতম. তুরপুন গর্ত আকার | 0.2 |
প্লেট বেধ সহনশীলতা | ± 0.1 মিমি |
সমাপ্ত প্যানেল সহনশীলতার | ± 0.1 মিমি |
ভী কাটা সারিবদ্ধতা | ± 0.1 মিমি |
হোল দিয়া সহনশীলতার | ± 0.05 মিমি |
হোল অবস্থান সহনশীলতা | ± 0.076mm |
সমাপ্ত কপার বেধ | 35um-105um (1oz-6oz) |
কাটা অধীনে শিল্পকর্মের | > / = 2.0 |
PTH & প্যানেল কলাই একরূপতা | > 90% |
Eing / ফ্ল্যাশ গোল্ড বেধ | 1-5u ' |
ঝাল মাস্ক বেধ | 15um-35um |
ন্যূনতম. ঝাল মাস্ক সেতু | 0.076mm (3mil) |
সিল্ক স্ক্রিন | সাদা / কালো (আপনার প্রয়োজনীয়তা উপর নির্ভর করে) |
তাপ পরিবাহিতা | 1.0 ~ 20W / এমকে |
প্রতিরোধ ভোল্টেজ | এসি 2000V, ডিসি 1500 ~ 4000V |
JHD পিসিবি কোম্পানি ওভারভিউ
পেশাদারী আলো মেলায় JHD পিসিবি
ক্রয় টিপস
একটি. আপনি আমাদের পিসিবি ক্রয় করতে চান, আপনি একটি আনুষ্ঠানিক Gerber ফাইল বা * .pcb ফাইল বা যে মত কিছু প্রদান করা উচিত.
খ. আপনি বৃহৎ পরিমাণ দ্বারা ক্রয় করতে চান তাহলে, Mr.Hank জিজ্ঞাসা করুন.
গ. আপনি PCBA ক্রয় করতে চান তাহলে, আপনি Gerber ফাইল, * .pcb ফাইল, BOM তালিকা ইত্যাদি প্রদান করা উচিত
ঘ. আপনার জন্য কিছু exsited PCB বোর্ড পুনর্গঠন করতে চান তাহলে, প্রথমে খুব স্পষ্ট ছবি প্রদান করুন, তারপর যদি আপনি আমাদের অনুমান উদ্ধৃতি দিয়ে সন্তুষ্ট হয়, তাহলে আমাদের আসল জিনিস পাঠাতে, তাই আমরা আপনার জন্য এটা ক্লোন করতে পারেন.
ই. উপরের কোনটিই আপনি সাহায্য করতে পারেন, আমাদের দ্বারা স্কাইপ, কিউকিউ বা ইমেল সরাসরি যোগাযোগ করুন. আমরা খুব প্রশ্ন আপনি জিজ্ঞাসা উত্তর আনন্দিত, আপনার সন্তুষ্টি আমাদের চূড়ান্ত গন্তব্য.
JHD পিসিবি আপনার অদূর ভবিষ্যতে নির্ভরযোগ্য অংশীদার হতে চাই!
