ডবল পার্শ্বযুক্ত পিসিবি

ভূমিকা

ডাবল পার্শ্বযুক্ত সার্কিট বোর্ড উপায়ে একটি ডবল পার্শ্বযুক্ত তামা, এবং metallized গর্ত আছে, যে ডবল পার্শ্বযুক্ত তামা, এবং তামা গর্ত ভিতরে আছে

উভয় পক্ষই ডবল তারের বোর্ড আছে, কিন্তু উভয় পক্ষের তারের ব্যবহার করতে. উভয় পক্ষই উপযুক্ত বৈদ্যুতিক সংযোগ দিয়ে রুমে করতে হবে. এই সার্কিট নামক VIAS মধ্যে "সেতু". কৌশল পূর্ণ বা গর্ত দিয়ে আবরিত পিসিবি, ধাতু, উভয় পক্ষের কন্ডাক্টর সংযুক্ত করা যেতে পারে, যা গর্ত. কারণ ডুয়াল প্যানেল এলাকা দুইবার হিসাবে একক প্যানেলের চেয়ে বড়, সিঙ্গল প্যানেল তারের সমাধানের ডবল প্যানেল (গর্ত অন্য দিকে পরিণত করা যাবে) অসুবিধার কারণে staggered, এটা একক চেয়ে আরো জটিল ব্যবহারের জন্য আরো উপযুক্ত -panel সার্কিট.

সুবিধাদি

তারের সুবিধাজনক, সহজ, শ্রমঘন তারের ছোট খাটো লাইন দৈর্ঘ্য: সিঙ্গল বোর্ডের সঙ্গে তুলনা করলে.

ডাবল সার্কিট বোর্ড ডিজাইন করার জন্য প্রয়োজনীয় পদক্ষেপ

1. সার্কিট পরিকল্পনার প্রস্তুতি নিন

2. একটি নতুন ফাইল এবং লোড পিসিবি কম্পোনেন্ট প্যাকেজ লাইব্রেরি তৈরি করুন

3, বোর্ড পরিকল্পনা

4, মধ্যে নেটওয়ার্কের টেবিল এবং উপাদান

5, স্বয়ংক্রিয় বিন্যাস উপাদান

6, লেআউট সমন্বয়

7, নেটওয়ার্ক ঘনত্ব বিশ্লেষণ

8, তারের নিয়ম সেট

9, স্বয়ংক্রিয় রাউটিং

10, নিজে তারের সমন্বয়

বিশেষ ডাবল সাইড পিসিবি

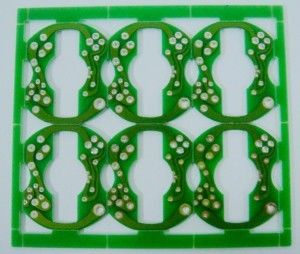

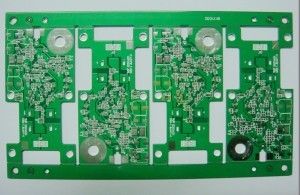

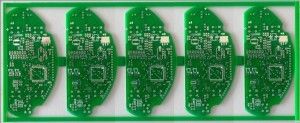

বড় ইমেজ : বিশেষ ডাবল সাইড পিসিবি

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	FL
সাক্ষ্যদান:	ISO9001 , UL, ROHS
মডেল নম্বার:	FL028

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 জামায়
মূল্য:	0.69/piece
প্যাকেজিং বিবরণ:	শূন্যস্থান + carton
ডেলিভারি সময়:	3-5 দিন নমুনা, 12-15 দিন ভর উৎপাদন
পরিশোধের শর্ত:	T / টি, এল / সি, ডি / পি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা:	200000 বর্গ মিটার/মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:

ডাবল দিকে পিসিবি

protoboard

সার্কিট বোর্ড

বেস উপাদান	FR4
কপার বেধ	2oz
বোর্ড বেধ	1.6 মিমি
ন্যূনতম. গর্তের আকার	0.2
ন্যূনতম. লাইন প্রস্থ	0.15mm
ন্যূনতম. লাইন ব্যবধান	0.15mm
পৃষ্ঠ সমাপ্তি	HASL
কাস্টমাইজড হয়	হাঁ

1-26 লেয়ার PCB বোর্ড: FR4 পিসিবি, অনমনীয় PCB, অ্যালুমিনিয়াম ভিত্তিক পিসিবি, এইচডিআই পিসিবি, অনমনীয়-আনমন পিসিবি, উচ্চ Multilayer পিসিবি, ভারী তামা পিসিবি, পিসিবি সমাবেশ পাশাপাশি. আমাদের পণ্য ব্যাপকভাবে টেলিযোগাযোগ, শিল্প নিয়ন্ত্রণ, ক্ষমতা ইলেকট্রনিক্স, চিকিৎসা যন্ত্র, নিরাপত্তা যন্ত্রপাতি, মহাকাশ প্রয়োগ করা হয় এবং তাই on.And "পিসিবি ওয়ান-স্টপ পিসিবি সমাধান" উপলব্ধ গ্রাহকদের বৈচিত্র্যময় চাহিদাগুলি পূরণ করতে.

দয়া করে ইমেল পাঠাতে

sales01 (এ) fastlinepcb.com

কারখানা

পিসিবি সামর্থ্য:

পদ	প্রস্তুত ক্ষমতা
স্তরসমূহ	1-26 স্তরসমূহ
উপাদান প্রকারভেদ	FR-4, FR-5, উচ্চ TG, হ্যালোজেন বিনামূল্যে, রজার্স, Isola, Taconic, Arlon Teflon, অ্যালুমিনিয়াম ভিত্তিক
সর্বোচ্চ. প্যানেল মাত্রা	39000mil * 47000mil / 1000mm * 1200mm
রূপরেখা সহনশীলতার	± 4mil ± 0.10 মিমি
বোর্ড বেধ	8mil-236mil
বোর্ড বেধ সহনশীলতা	মিল-236mil / 0.2-6.0 মিমি
বোর্ড বেধ সহনশীলতা	± 10%
অস্তরক বেধ	3mil-8mil / 0.075mm-0.20mm
ন্যূনতম. ট্র্যাক প্রস্থ	3mil / 0.075mm
ন্যূনতম. ট্র্যাক মহাশূন্য	3mil / 0.075mm
এক্সটার্নাল ছেদ বেধ	HOZ-6OZ / 17um ~ 210um
অভ্যন্তরীণ ছেদ বেধ	HOZ-6OZ / 17um ~ 210um
তুরপুন বিট সাইজ (CNC)	6mil-256mil / 0.15mm-6.50mm
সমাপ্ত হোল মাত্রা	4mil-236mil / 0.1mm_6.0mm
হোল সহনশীলতার	± 2mil / ± 0.05 মিমি
হোল অবস্থান সহনশীলতা	± 2mil / ± 0.05 মিমি
লেসার তুরপুন হোল সাইজ	4mil / 0.1 মিমি
দৃষ্টিভঙ্গি রেশন	12: 1
ঝাল মাস্ক	সবুজ, নীল, সাদা, কালো, লাল, হলুদ, বেগুনি, ইত্যাদি
ন্যূনতম ঝাল মাস্ক সেতু	2mil / 0.050mm
প্লাগ ইন করা হোল ব্যাসার্ধ	8mil-20mil / 0.20mm-0.50mm
Impedance কন্ট্রোল ভী স্কোরিং	± 10%
পৃষ্ঠ সমাপ্তি	HASL, HASL (নেতৃত্ব ফ্রি), নিমজ্জন গোল্ড, নিমজ্জন টিনের, নিমজ্জন সিলভার, OSP, হার্ড গোল্ড (100u আপ ")

সকল PCBs আমাদের প্রধান পণ্য নিজস্ব নকশা আছে. এই শুধুমাত্র উল্লেখ তথ্য, না চূড়ান্ত মূল্য এবং পিসিবি images.The পিসিবি ছবি এবং AliExpress দাম, মাত্র এক প্রদর্শনী ও ডিসপ্লে হয় তাই সরাসরি আমাদের সাথে যোগাযোগ করার আগে তার জন্য টাকা দিতে না দয়া করে.

আপনি যদি আগ্রহী হন, তাহলে আমাদের সাথে যোগাযোগ বিনা দ্বিধায় দয়া করে.
