ভূমিকা
ডাবল পার্শ্বযুক্ত সার্কিট বোর্ড উপায়ে একটি ডবল পার্শ্বযুক্ত তামা, এবং metallized গর্ত আছে, যে ডবল পার্শ্বযুক্ত তামা, এবং তামা গর্ত ভিতরে আছে
উভয় পক্ষই ডবল তারের বোর্ড আছে, কিন্তু উভয় পক্ষের তারের ব্যবহার করতে. উভয় পক্ষই উপযুক্ত বৈদ্যুতিক সংযোগ দিয়ে রুমে করতে হবে. এই সার্কিট নামক VIAS মধ্যে "সেতু". কৌশল পূর্ণ বা গর্ত দিয়ে আবরিত পিসিবি, ধাতু, উভয় পক্ষের কন্ডাক্টর সংযুক্ত করা যেতে পারে, যা গর্ত. কারণ ডুয়াল প্যানেল এলাকা দুইবার হিসাবে একক প্যানেলের চেয়ে বড়, সিঙ্গল প্যানেল তারের সমাধানের ডবল প্যানেল (গর্ত অন্য দিকে পরিণত করা যাবে) অসুবিধার কারণে staggered, এটা একক চেয়ে আরো জটিল ব্যবহারের জন্য আরো উপযুক্ত -panel সার্কিট.
সুবিধাদি
তারের সুবিধাজনক, সহজ, শ্রমঘন তারের ছোট খাটো লাইন দৈর্ঘ্য: সিঙ্গল বোর্ডের সঙ্গে তুলনা করলে.
ডাবল সার্কিট বোর্ড ডিজাইন করার জন্য প্রয়োজনীয় পদক্ষেপ
1. সার্কিট পরিকল্পনার প্রস্তুতি নিন
2. একটি নতুন ফাইল এবং লোড পিসিবি কম্পোনেন্ট প্যাকেজ লাইব্রেরি তৈরি করুন
3, বোর্ড পরিকল্পনা
4, মধ্যে নেটওয়ার্কের টেবিল এবং উপাদান
5, স্বয়ংক্রিয় বিন্যাস উপাদান
6, লেআউট সমন্বয়
7, নেটওয়ার্ক ঘনত্ব বিশ্লেষণ
8, তারের নিয়ম সেট
9, স্বয়ংক্রিয় রাউটিং
10, নিজে তারের সমন্বয়
পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | দ্রুত পালা পিসিবি এগুলির নমুনা,ডবল পার্শ্বযুক্ত প্রিন্টেড সার্কিট বোর্ড |
---|

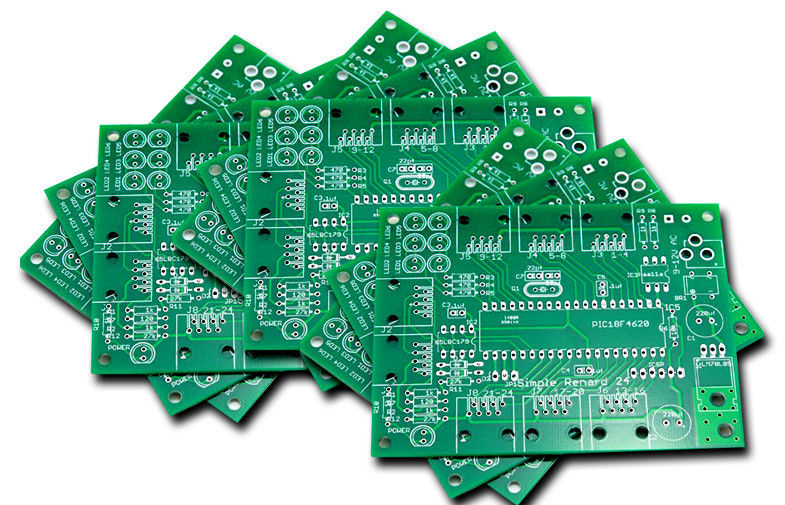

কাস্টম RoHS অনুবর্তী সঙ্গে ডবল পার্শ্বযুক্ত পিসিবি 2 লেয়ার FR4 সার্কিট বোর্ড গঠিত, ISO9001
> ব্র্যান্ড নাম: পূর্ব পিসিবি
> ওয়েব: www.eastpcb.com
> উপাদান: FR4
> লেয়ার গণনা: 2 স্তরসমূহ
> বোর্ড বেধ: 1.6 মিমি
> কপার বেধ: 1 OZ
> সারফেস শেষ: নিমজ্জন গোল্ড
> ঝাল মাস্ক: সবুজ (শীর্ষ & বট)
> Silkscreen: হোয়াইট পর্দা (উপরের & বট)
> ন্যূনতম ড্রিল / প্যাড: 0.3 / 0.5 মিমি
> সার্টিফিকেশন: উল, RoHS অনুবর্তী, ISO9001,
ISO14001, TS16949
এখন সেরা পিসিবি বোর্ড এবং দাম ইস্ট পিসিবি থেকে পেতে.
> অনুকৃতি পিসিবি তৈরী, আমাদের মহান উদ্ধৃতি দিয়ে আপনার প্রোটোটাইপিং খরচ কমাতে.
> উৎপাদন করার জন্য প্রস্তুত, কোন পুনরাবৃত্তি সাধনী দ্বারা প্রয়োগকরণ খরচ.
> দ্রুত সীসা সময়, সর্বোত্তম সেবা.
> উক্তি এখন, আরো সস্তা দাম পেতে
অনুমোদন ও ইলেক্ট্রনিক ম্যানুফ্যাকচারিং স্ট্যান্ডার্ডস
EastPCB কারখানা TS16949 (2009), ISO14001 (2004), ISO9001 (2008), উল প্রত্যয়িত যেমন আন্তর্জাতিক মানের সিস্টেম সার্টিফিকেশন পাস করেনি, এবং তার পণ্য সব বর্তমানে আইপিসি, ROHS মান অনুসরণ করা.
পিসিবি বোর্ড সব 100% ই-পরীক্ষা হবে.
> পিসিবি প্রোটোটাইপ জন্য, উড়ন্ত প্রোব পরীক্ষা বিনামূল্যে,
> কম ভলিউম পিসিবি উৎপাদনের জন্য, ই-পরীক্ষার বিনামূল্যে, কিন্তু leadtime 2-3days যোগ করা হবে.
> মাঝামাঝি বা বড় পিসিবি উৎপাদনের জন্য ক্রীড়ানুষ্ঠানের টেস্ট প্রয়োজন এবং খরচ যোগ, এছাড়াও চিন্তা করবেন না দয়া করে,
এটা শুধুমাত্র একবার চার্জ.
> বিরল পরিস্থিতিতে যে বোর্ড কিছু টেস্টিং পাস না,
আমরা আদেশ পরিমাণ পূরণ করতে নতুন বোর্ড পুনর্নির্মাণ করা হবে, এই চালান 2-3 দিন দেরী হবে.
গুণগত মান পদ্ধতি
কিছু বিরল উপলক্ষ, যদি আপনি বোর্ড যে আপনার PCB নকশা ফাইল পূরণ না হয়, অথবা কিছু জালিয়াতি ভুল হয় পেয়েছি, দয়া করে আউট নকশা ফাইল এবং PCB বোর্ড মধ্যে অমিল বাতলান, এছাড়াও আপনি আপনার দাবির সমর্থনে ছবি অন্তর্ভুক্ত করতে পারে.
হ্যাঁ, আমরা পুনর্নির্মাণ করা হবে / rework বা আপনার পেমেন্ট সকলের প্রত্যাবর্তন.
কিভাবে EastPCB থেকে পিসিবি পেতে:
পিসিবি উৎপাদন একটি দীর্ঘ এবং জটিল প্রক্রিয়া. ইস্ট পিসিবি এটা এত সহজ করা:
1, লাইন বা ইমেল আপনার নকশা ফাইল (Gerber ফাইল, ড্রিল এবং একটি জিপ ফরম্যাটে রিডমি ফাইল) এবং আপনার উদ্ধৃতি অনুরোধ পূরণ করুন, সংযুক্ত.
2, 8 ঘন্টার মধ্যে, আপনি বিস্তারিত এবং সঠিক উদ্ধৃতি যে পিসিবি তথ্য ও পিসিবি মূল্য অন্তর্ভুক্ত পাবেন. আপনি উদ্ধৃতি দিয়ে আকর্ষণীয় হন, তাহলে আপনি ক্রয় আদেশ পাঠাতে পারেন অথবা ইমেইল আমাদের বলুন.
3, আমরা আপনার নকশা ফাইল পর্যালোচনা এবং আপনার কাজ একবার আপনার পেমেন্ট পেতে শুরু করব.
তারপর, আপনি সব করতে প্রয়োজন আপনার দরজা ধ্বনিত বিতরণ ব্যক্তির জন্য অপেক্ষা করা হয়.
4, আপনি পেপ্যাল, মাস্টার, ভিসা বা ওয়েস্টার্ন ইউনিয়ন দ্বারা পেমেন্ট করতে পারেন.
ব্যাংক দ্বারা অনুগ্রহ করে পেমেন্ট আপনি মাঝামাঝি বা বড় অর্ডার যাচ্ছে যদি.
5, DHL, FedEx, ইউ.পি. এস, TNT আমাদের গ্রেপ্তার অংশীদার, মার্কিন যুক্তরাষ্ট্র, কানাডা, অস্ট্রেলিয়া থেকে সাধারণত শুধুমাত্র 1-2 দিন, ফ্রান্স, ইংল্যান্ড, ইতালি প্রভৃতি ইউরোপ দেশে 2-3 দিন.
