ভূমিকা
ডাবল পার্শ্বযুক্ত সার্কিট বোর্ড উপায়ে একটি ডবল পার্শ্বযুক্ত তামা, এবং metallized গর্ত আছে, যে ডবল পার্শ্বযুক্ত তামা, এবং তামা গর্ত ভিতরে আছে
উভয় পক্ষই ডবল তারের বোর্ড আছে, কিন্তু উভয় পক্ষের তারের ব্যবহার করতে. উভয় পক্ষই উপযুক্ত বৈদ্যুতিক সংযোগ দিয়ে রুমে করতে হবে. এই সার্কিট নামক VIAS মধ্যে "সেতু". কৌশল পূর্ণ বা গর্ত দিয়ে আবরিত পিসিবি, ধাতু, উভয় পক্ষের কন্ডাক্টর সংযুক্ত করা যেতে পারে, যা গর্ত. কারণ ডুয়াল প্যানেল এলাকা দুইবার হিসাবে একক প্যানেলের চেয়ে বড়, সিঙ্গল প্যানেল তারের সমাধানের ডবল প্যানেল (গর্ত অন্য দিকে পরিণত করা যাবে) অসুবিধার কারণে staggered, এটা একক চেয়ে আরো জটিল ব্যবহারের জন্য আরো উপযুক্ত -panel সার্কিট.
সুবিধাদি
তারের সুবিধাজনক, সহজ, শ্রমঘন তারের ছোট খাটো লাইন দৈর্ঘ্য: সিঙ্গল বোর্ডের সঙ্গে তুলনা করলে.
ডাবল সার্কিট বোর্ড ডিজাইন করার জন্য প্রয়োজনীয় পদক্ষেপ
1. সার্কিট পরিকল্পনার প্রস্তুতি নিন
2. একটি নতুন ফাইল এবং লোড পিসিবি কম্পোনেন্ট প্যাকেজ লাইব্রেরি তৈরি করুন
3, বোর্ড পরিকল্পনা
4, মধ্যে নেটওয়ার্কের টেবিল এবং উপাদান
5, স্বয়ংক্রিয় বিন্যাস উপাদান
6, লেআউট সমন্বয়
7, নেটওয়ার্ক ঘনত্ব বিশ্লেষণ
8, তারের নিয়ম সেট
9, স্বয়ংক্রিয় রাউটিং
10, নিজে তারের সমন্বয়
পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | দ্রুত পালা পিসিবি এগুলির নমুনা,ডবল পার্শ্বযুক্ত প্রিন্টেড সার্কিট বোর্ড |
---|

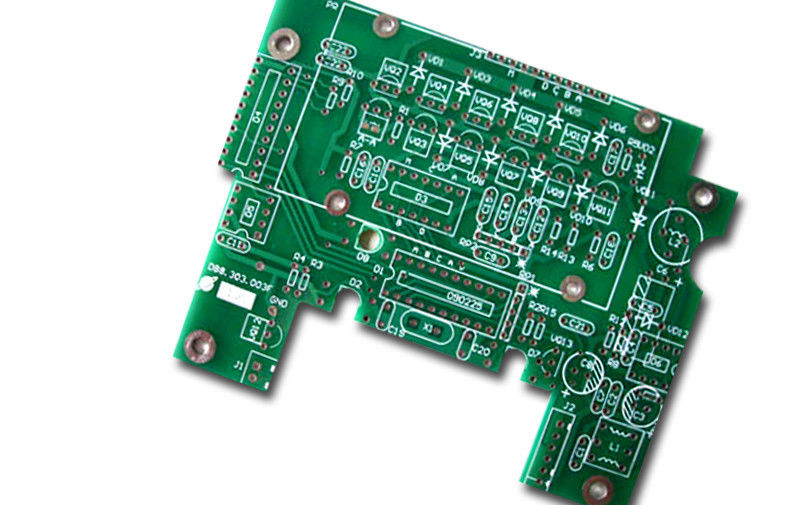

ডবল পার্শ্বযুক্ত পিসিবি ফ্যাব্রিকেশন, নিমজ্জন গোল্ড / ENIG সমাপ্তি সঙ্গে FR4 পিসিবি উপাদান
> ব্র্যান্ড নাম: পূর্ব পিসিবি
> উপাদান: FR4
> লেয়ার গণনা: 4 স্তর
> বোর্ড বেধ: 1.6 মিমি
> কপার বেধ: 1OZ
> সারফেস শেষ: HASL
> ঝাল মাস্ক: সবুজ (শীর্ষ & বট)
> Silkscreen: হোয়াইট পর্দা (উপরের & বট)
> ন্যূনতম ড্রিল / প্যাড: 0.3 / 0.5 মিমি
> অন্য:
> সার্টিফিকেশন: উল, RoHS অনুবর্তী, ISO9001,
ISO14001, TS16949
আবশ্যকতা এবং সেবাসহ:
• ডিজাইন, কারিগরি এবং অ্যাডভাইসারির সেবা
• একা এবং ডবল পার্শ্বযুক্ত (NPTH এবং PTH উভয়)
• Multlayers
• গরম টিনের / লিড ঝাল
• লিড Free- RoHS অনুবর্তী
• গোল্ড বা সিলভার নিমজ্জন
• গোল্ড আঙ্গুলের
• Electroplated কপার, টিনের বা সিলভার
• শ্রীমতি stencils
• Peelable মাস্ক
• পিসিবি প্যানেল ফলকিত সরবরাহ
• হাল্কা সংবেদনশীল ফিল্ম ফলকিত
• বৈদ্যুতিক টেস্টিং
• ভী স্কোরিং
• বাজেট প্রোটোটাইপ পরিষেবা
• আন্তর্জাতিক আউটসোর্সিং
• উল Certication
• QA তে সুসংগতি সার্টিফিকেশন
• স্পেশালিস্ট কলাই বেধ পরিমাপ সার্টিফিকেশন
মুখ্য আবেদন:
> নিরাপত্তা শিল্প:
বুদ্ধিমান ভবন সিস্টেম, ভিডিও চলিত, DVR, নেটওয়ার্ক ক্যামেরা, ইত্যাদি
> কমিউনিকেশন ডিভাইস:
সিডিএমএ ডিভাইসে, সুইচবোর্ড, এক্সেস নেটওয়ার্ক ও ব্রডব্যান্ড ট্রান্সমিশন সুবিধা, ইত্যাদি
> বৈদ্যুতিক সরঞ্জাম:
ক্ষমতা পর্যবেক্ষণ সরঞ্জাম, শক্তি ডিসপ্যাচিং সরঞ্জাম, উচ্চ ফ্রিকোয়েন্সির স্যুইচিং পাওয়ার সাপ্লাই, ইত্যাদি
> নেটওয়ার্ক সরঞ্জাম:
নেটওয়ার্ক সার্ভার, রাউটার, VDSL, ইত্যাদি
> কম্পিউটার সরঞ্জাম:
শিল্প নিয়ন্ত্রণ কম্পিউটার, কম্পিউটারের মাদারবোর্ডের, ইত্যাদি
> মেডিকেল যন্ত্র:
অনু চৌম্বকীয় অনুরণন যন্ত্র (এমআরআই), সিটি, রঙ ডপলার, মনিটর, ইত্যাদি
> কাটিয়া প্রান্ত প্রযুক্তি:
মহাকাশ, ক্ষেপণাস্ত্র, রাডার ও অন্যান্য সামরিক পণ্য
> কনজিউমার ইলেক্ট্রনিক্স:
ডিজিটাল ক্যামেরা, MP3 টি, গাড়ী ইলেকট্রনিক
পিসিবি ক্ষমতা
কোন | আইটেমটি | প্রযুক্তিগত ক্ষমতা |
1 | স্তরসমূহ | 1-28 স্তর |
2 | উপকরণ | FR4, হাই-টিম, রজার্স, FPC, অ্যালুমিনিয়াম |
3 | বোর্ড বেধ | 0.2-5.0mm |
4 | সমাপ্ত কপার বেধ | 1/2 রহমান, 1-5 OZ |
5 | ন্যূনতম. লাইন প্রস্থ / মহাশূন্য | 0.1 মিমি (4mil) |
6 | ন্যূনতম. এস / এম পিচ | 0.1 মিমি (4mil) |
7 | ন্যূনতম. গর্তের আকার | 0.2 (8mil) |
8 | ঝাল মাস্ক রঙ | সবুজ, নীল, কালো, সাদা, হলুদ, বেগুনি, ইত্যাদি |
9 | silkscreen রঙ | সাদা, কালো, হলুদ |
10 | সারফেস সমাপ্ত | করতো HAL (বিনামূল্যে নেতৃত্ব), নিমজ্জন স্বর্ণ, OSP |
11 | অন্যান্য প্রযুক্তি | গোল্ড আঙুল, peelable মাস্ক, অ জুড়ে অন্ধ / দাফন করা VIAS, চরিত্রগত ইম্পিডেন্স নিয়ন্ত্রণ, ইত্যাদি |
12 | বিশ্বাসযোগ্যতা পরীক্ষা | উড়ন্ত প্রোব পরীক্ষা / চোকান পরীক্ষা, ইম্পিডেন্স পরীক্ষা, solderability পরীক্ষা, গর্ত প্রতিরোধের পরীক্ষা, ইত্যাদি |
