ভূমিকা:
ফ্লেক্স PCBs, এছাড়াও নমনীয় মুদ্রিত সার্কিট বা নমনীয় ইলেকট্রনিক্স নামে পরিচিত, ডিজাইনার এবং ইঞ্জিনিয়ারদের জন্য বৃহত্তর অপশন প্রদান যখন ইলেকট্রনিক সার্কিট একত্রিতকরনের.
তারা নমনীয়, উচ্চ ক্ষমতা সম্পন্ন প্লাস্টিক উপাদান, সাধারণত polyimide, যা বোর্ড বক্র বা ব্যবহারের সময় "আনমন" করতে সক্ষম হবেন নির্মাণ করা হয়. এই নমনীয়তা তাদের অ্যাপ্লিকেশন বিস্তৃত ব্যবহার করার জন্য আপ প্রর্দশিত হবে.
পণ্যের বিবরণ:
প্রদান:
|
বেস উপাদান: | FR4 & পি | ব্লিঙ্ক করা কার্সরের পয়সা: | 1 অজ |
---|---|---|---|
ব্লিঙ্ক করা কার্সরের বোর্ড: | 1.6 মিমি | Min. বিবর আকার: | 0.1 মিমি |
Min. লাইনের প্রস্থ: | 0.1 মিমি | Min. লাইন ব্যবধান: | 0.1 মিমি |
সমতল সংসার: | নিমজ্জন গোল্ড | ||
বিশেষভাবে তুলে ধরা: | নমনীয় প্রিন্টেড সার্কিট বোর্ড,নমনীয় প্রিন্টেড সার্কিট |
ফ্লেক্স পিসিবি এবং অনমনীয়-ফ্লেক্স পিসিবি উৎপাদন ও পরিষদের জন্য আপনার সেরা পছন্দ

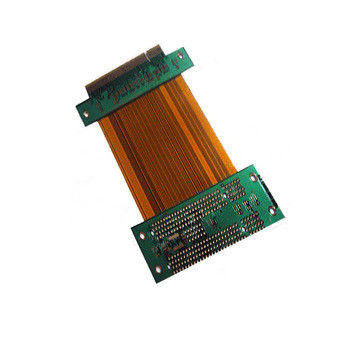

অনমনীয় ফ্লেক্সি PCB বোর্ড তৈয়ার
1. উপাদান সংমিশ্রণ Polyimide & FR4
2. পিসিবি কঠিন অনমনীয় এরিয়াস এবং কমে লেয়ার গণ্য ফ্লেক্স এলাকা
3. উন্নত নকশা স্বাধীনতা
4. স্বয়ংক্রিয়তা ব্যবহৃত, ক্যামেরা সিস্টেম ফিরে & ফ্রন্ট, বৃষ্টি সেন্সর, সেন্সর.
সুবিধাদি:
আমরা ছোট এবং মাঝারি ভলিউম অনমনীয়-ফ্লেক্স পিসিবি উৎপাদন, 10 স্তর অনমনীয়-ফ্লেক্স সার্কিট বোর্ড থেকে আপ করতে পারেন. অনমনীয়-ফ্লেক্স পিসিবি লাইন প্রস্থ / ব্যবধান সর্বনিম্ন 3mil, আমরা এইচডিআই, Impedance কন্ট্রোল সঙ্গে অনমনীয়-ফ্লেক্স সার্কিট বোর্ড প্রদান অর্জন করা যেতে পারে.
প্রযুক্তিগত তথ্য:
কেপেবিলিটিস | স্ট্যান্ডার্ড উত্পাদনের | উন্নত উৎপাদন |
লেয়ার গণ্য / প্রযুক্তি | 2 স্তর - 10 লেয়ার | 2 স্তর - 12 লেয়ার |
পিসিবি বেধ বিন্যাস | 75μm - 1600μm | 50μm - 2000μm |
উপকরণ | Polyimide / FR4 | Polyimide / FR4 |
thinnest কোর | আঠালো ছাড়া 50μm | আঠালো ছাড়া 25μm |
কপার বেধ | 9μm / 12μm / 18μm / 35μm | 9μm / 12μm / 18μm / 35μm |
কপার কলাই গর্ত | 20μm (25μm) | 13μm / 20μm / 25μm |
ন্যূনতম. লাইন / ব্যবধান | 125μm / 125μm | 65μm / 65μm (LDI) |
Soldermask নিবন্ধন | +/- 100μm (Photoimageable) | +/- 50μm (Photoimageable) |
ন্যূনতম. Soldermask বাঁধ | 100μm | 65μm |
Soldermask রঙ | অ্যাম্বার (সবুজ) | অ্যাম্বার (সবুজ) |
প্রচ্ছদ লেয়ার Polyimide | লেজারের কাটিং / ঘুসি / drilled | লেজারের কাটিং / ঘুসি / drilled |
উত্পাদনের প্যানেল | 609,6 মিমি x 457,2 মিমি | 609,6 মিমি x 457,2 মিমি |
ন্যূনতম. বলয়াকার রিং | 150μm | 150μm |
ক্ষুদ্রতম ড্রিল | 0,28 মিমি | 0,2 মিমি |
smalles রাউটিং বিট | 0,8 মিমি | 0,8 মিমি |
পৃষ্ঠতল | OSP / নিমজ্জন টিনের | OSP / নিমজ্জন টিনের |
আইডি প্রিন্ট | সাদা | সাদা |
আঠালো টেপ | হাঁ | হাঁ |
শ্রীমতি পরিষেবা | হাঁ | হাঁ |
Stiffner উপাদান | FR4, পি | FR4, পি |
উৎপাদন আদেশ জন্য সীসা সময়:
| নমুনা লিড সময় | ভর উৎপাদন সীসা সময় |
একক পার্শ্বযুক্ত পিসিবি | 1 ~ 3 | 4 ~ 7 |
ডাবল পার্শ্বযুক্ত পিসিবি | 2 ~ 5 | 7 ~ 10 |
Multilayer পিসিবি | 7 ~ 8 | 10 ~ 15 |
পিসিবি এবং পরিষদের | 8 ~ 15 | 15 ~ 20 |
পিসিবি ও PCB সমাবেশ জন্য মূল্যউদ্ধৃতি যোগ্যতা:
- Gerber ফাইল এবং বম তালিকা;
- পরিমাণ;
- রেফারেন্স মূল্য উদ্ধৃতি জন্য প্রযুক্তিগত প্রয়োজনীয়তা;
- পিসিবি বা PCB পরিষদ নমুনা এখনে যদি সুস্পষ্ট ছবি.
- PCB পরিষদ পরিদর্শন পদ্ধতি.
