Multilayer PCB বোর্ড

  • উচ্চ স্পষ্টতা Multilayer PCB বোর্ড সরবরাহকারীদের
  • উচ্চ স্পষ্টতা Multilayer PCB বোর্ড সরবরাহকারীদের
  • উচ্চ স্পষ্টতা Multilayer PCB বোর্ড সরবরাহকারীদের
  • উচ্চ স্পষ্টতা Multilayer PCB বোর্ড সরবরাহকারীদের
  • উচ্চ স্পষ্টতা Multilayer PCB বোর্ড সরবরাহকারীদের
  • উচ্চ স্পষ্টতা Multilayer PCB বোর্ড সরবরাহকারীদের

ভূমিকা

Multilayer প্রিন্টেড সার্কিট বোর্ড (PCBs) জালিয়াতি প্রযুক্তির পরবর্তী প্রধান বিবর্তন প্রতিনিধিত্ব. ডবল পার্শ্বযুক্ত পুরনো ধাতুপট্টাবৃত বেস প্ল্যাটফর্ম থেকে একটি অত্যন্ত অত্যাধুনিক ও জটিল পদ্ধতি যে আবার সার্কিট বোর্ড ডিজাইনার interconnects এবং অ্যাপ্লিকেশন একটি গতিশীল পরিসীমা দেবে এসেছিলেন.

Multilayer সার্কিট বোর্ড আধুনিক কম্পিউটিং অগ্রগতিতে অপরিহার্য ছিল. Multilayer পিসিবি মৌলিক নির্মাণ এবং জালিয়াতি একটি ম্যাক্রো আকারের উপর মাইক্রো চিপ জালিয়াতি অনুরূপ. উপাদান সমন্বয় পরিসীমা বহিরাগত সিরামিক পূরণগুলি মৌলিক epoxy কাচ থেকে ব্যাপক. Multilayer সিরামিক, তামা, এবং অ্যালুমিনিয়াম উপর নির্মিত হতে পারে. ব্লাইন্ড এবং দাফন করা VIAS সাধারণভাবে প্রযুক্তির মাধ্যমে উত্পাদিত হয়, প্যাড সঙ্গে বরাবর.

উৎপাদন প্রক্রিয়া

1. রাসায়নিক ক্লিন

ভাল মানের etched প্যাটার্ন প্রাপ্ত করার জন্য, এটা প্রতিহত করা স্তর এবং স্তর পৃষ্ঠ, একটি স্তর বা একটি পৃষ্ঠ অক্সাইড স্তর, তেল, ধুলো, আঙ্গুলের ছাপ এবং অন্যান্য ময়লা একটি শক্তিশালী বন্ড নিশ্চিত করা অত্যাবশ্যক. অতএব, আগে প্রতিহত স্তর প্রথম বোর্ডের পৃষ্ঠ প্রয়োগ করা হয় এবং তামা ফয়েল পৃষ্ঠ কর্কশ স্তর পরিষ্কার একটি নির্দিষ্ট ডিগ্রী ছুঁয়েছে.
ইনার প্লেট: চার প্যানেল, ভিতরের (দ্বিতীয় ও তৃতীয় স্তর) প্রথম করতে হবে, শুরু. ভিত্তিক রজন তামা শীট যৌগিক ঊর্ধ্ব এবং নিম্ন উপরিভাগ ভেতরের শীট গ্লাস ফাইবার এবং epoxy গঠিত হয়.

2. কাটা শিট শুকনো ফিল্ম স্তরায়ণ

একটি photoresist লেপ: আমরা ভেতরের প্লেট আকৃতির করা প্রয়োজন, আমরা প্রথম ভিতরের স্তর শীট উপর শুষ্ক চলচ্চিত্র (প্রতিহত, photoresist) লাগিয়ে. শুষ্ক ছবিটি পলিয়েস্টার পাতলা ফিল্ম, একটি photoresist চলচ্চিত্র এবং একটি পলিথিন প্রতিরক্ষামূলক তিনটি অংশ গঠিত চলচ্চিত্র. যখন ফয়েল, একটি পলিথিন প্রতিরক্ষামূলক ফিল্ম দিয়ে শুরু শুষ্ক ফিল্ম বন্ধ peeled করা হয়, এবং তারপর তাপ এবং শুষ্ক ছবিতে চাপ অবস্থার অধীনে তামা উপর আটকানো হয়.


3. চিত্র প্রকাশ & চিত্র বিকাশ

এক্সপোজার: এই UV উদ্ভাস সালে photoinitiators হালকা মৌল, ভিত্তিগত photopolymerization ইনিশিয়েটরের এবং তারপর monomer একটি crosslinking প্রতিক্রিয়া জেনারেট polymerizing মধ্যে পচা, পলিমার গঠন প্রতিক্রিয়া পর লঘু ক্ষার দ্রবণে ব্যাখ্যাতীত বিরচন শুষে নিতে পারে. পলিমারাইজেসন কিছু সময়ের জন্য অবিরত করতে, যাতে প্রক্রিয়া স্থায়িত্ব নিশ্চিত করার জন্য, না এক্সপোজার পলিয়েস্টার ফিল্ম পরপরই বিছিন্ন করা পলিমারাইজেসন প্রতিক্রিয়া বেশী 15 মিনিট থাকতে হবে টুটা পলিয়েস্টার ফিল্ম উন্নয়নশীল সামনে এগিয়ে যেতে, এ.
ডেভেলপার: প্রতিক্রিয়া সক্রিয় গ্রুপ সমাধান একটি লঘু ক্ষার-দ্রবণীয় ব্যাপার দ্রবীভূত নিচে উৎপাদন সংবেদী সিনেমার অপ্রকাশিত অংশ, সংবেদী প্যাটার্ন অংশ crosslinking দ্বারা রেখে ইতিমধ্যে কঠিনীভূত

4. কপার এচ

নমনীয় মুদ্রিত বোর্ড বা মুদ্রিত বোর্ড উত্পাদন প্রক্রিয়া, তামা ফয়েল অংশ রাসায়নিক বিক্রিয়া, অপসারণ করা হবে না, তাই হিসাবে photoresist etched বজায় রাখা হয় না প্রভাব তলদেশে তামা একটি পছন্দসই সার্কিট প্যাটার্ন গঠন.

5. স্ট্রিপ প্রতিরোধ ও পোস্ট এচ পাঞ্চ & AOI পরিদর্শন ও অক্সাইড

চলচ্চিত্র উদ্দেশ্য বোর্ড স্তর প্রতিহত যাতে নিম্নলিখিত তামা উদ্ভাসিত ক্লিয়ারিং পর শিরোপা ধরে রাখার পাশাপাশি খোদাই হয়. "ফিল্ম ধাতুমল" ফিল্টার এবং রাসায়নিক পদ্ধতিতে ব্যবহার করা জিনিসকে আবার ব্যবহারের উপযোগী করে তোলা বর্জ্য সঠিকভাবে নিষ্পন্ন করা হইবে. যদি আপনি যান পরে চলচ্চিত্র সম্পূর্ণরূপে পরিষ্কার ধুয়ে যাবে, আপনি pickling না বিবেচনা করতে পারেন. অবশেষে, বোর্ড ওয়াশিং পরে, অবশিষ্ট আর্দ্রতা এড়াতে সম্পূর্ণ শুষ্ক.

6. prepreg সঙ্গে Layup

চাপ মেশিন পা ফেলার আগে প্রয়োজন Multilayer উপকরণ সব (Lay-আপ) প্যাক করার ভেতরের হাতল কাজ জারিত হয়েছে ছাড়াও প্রস্তুত ব্যবহার করতে, কিন্তু এখনও একটি প্রতিরক্ষামূলক চলচ্চিত্র (Prepreg) প্রয়োজন -. রজন কাচ তন্তু সংপৃক্ত. Laminations ভূমিকা বোর্ড থেকে স্তুপীকৃত এবং মেঝে প্লেটের মধ্যে স্থাপন করা একটি প্রতিরক্ষামূলক ফিল্ম আচ্ছাদিত একটি নির্দিষ্ট অনুক্রম হল.

7. তামা ফয়েল & ভ্যাকুয়াম স্তরায়ণ প্রেস Layup

তবক - ভেতরের শীট উপস্থাপন এবং তারপর উভয় পক্ষের তামার একটি স্তর, এবং তারপর Multilayer pressurization (প্রয়োজনীয় সময় তাপমাত্রা এবং চাপ এক্সট্রুশন পরিমাপ করতে একটি নির্দিষ্ট সময়সীমার মধ্যে) দিয়ে ঢেকে সমাপ্তির পর ঘরের তাপমাত্রা জুড়ান ছিল অবশিষ্ট একসঙ্গে একটি বহু স্তর শীট.

8. CNC ড্রিল

ভেতরের স্পষ্টতা অবস্থার অধীনে, CNC, তুরপুন তুরপুন মোড উপর নির্ভর করে. উচ্চ স্পষ্টতা তুরপুন, তা নিশ্চিত করার জন্য গর্ত সঠিক অবস্থানে রয়েছে.

9. Electroless কপার

অর্ডার স্তর (গর্ত metallization প্রাচীরের একটি অ পরিবাহী অংশ রজন এবং গ্লাস ফাইবার বান্ডিল) পরিণত করা যাবে মধ্যে দিয়ে গর্ত করার জন্য, গর্ত তামা পূরণ করা আবশ্যক. প্রথম পদক্ষেপ, গর্ত মধ্যে তামা কলাই একটি পাতলা স্তর এই প্রক্রিয়া সম্পূর্ণরূপে রাসায়নিক বিক্রিয়া হয়. 50 ইঞ্চি দশলক্ষ চূড়ান্ত ধাতুপট্টাবৃত তামা বেধ.

10. কাটা শিট ও শুকনো ফিল্ম স্তরায়ণ

Photoresist লেপ: আমরা photoresist বাইরের আবরণ মধ্যে এক আছে.

11. পুরোনো যাদুকর Expose & চিত্র বিকাশ

বাইরের এক্সপোজার এবং উন্নয়ন

12. কপার প্যাটার্ন ইলেক্ট্রো কলাই

এই একটি মাধ্যমিক তামা হয়ে গেছে, মূল উদ্দেশ্য পুরু তামা ও তামার VIAS লাইন ঘনিষ্ঠ করা হয়.

13. টিনের প্যাটার্ন ইলেক্ট্রো কলাই

এর মূল উদ্দেশ্য একটি শিল্পকর্মের, প্রতিহত রক্ষা ঢেকে তামা কন্ডাক্টর আক্রমণ করা হবে না তামার ক্ষারীয় জারা (সব তামা লাইন এবং VIAS অভ্যন্তরীণ সুরক্ষা) হয়.

14. স্ট্রিপ প্রতিরোধ

আমরা ইতিমধ্যে উদ্দেশ্য জানি, শুধু রাসায়নিক পদ্ধতি ব্যবহার, তামা পৃষ্ঠের উন্মুক্ত হয়.

15. কপার এচ

আমরা জানি যে, নিচে টিনের আংশিকভাবে etched ফয়েল রতগার.

16. LPI লেপ পার্শ্ব 1 & ট্যাক শুকনো & LPI লেপ পার্শ্ব 2 & ট্যাক শুকনো & চিত্র প্রকাশ & চিত্র বিকাশ ও তাপীয় নিরাময়ের ঝাল মাস্ক

ঝাল মাস্ক ব্যবহার প্যাড উন্মুক্ত হয়, এটা প্রায়ই বলেন যে সবুজ সবুজ তেল, তেল আসলে খনক হয় গর্ত, সবুজ তেল প্যাড এবং অন্যান্য উন্মুক্ত অঞ্চলে কভার করার প্রয়োজন হয় না. যথাযথ পরিচ্ছন্নতার একটি উপযুক্ত পৃষ্ঠ বৈশিষ্ট্য পেতে পারেন.

17. সারফেস ফিনিস

HASL ঝাল লেপ জন্য HAL (সাধারণভাবে করতো HAL হিসাবে পরিচিত) প্রক্রিয়া প্রথম তাপ বাতাসে একটি ছুরি প্রিন্টেড সার্কিট উপর বাড়তি ঝাল কমাইয়া দেত্তয়া সঙ্গে সংকুচিত হাওয়া দ্বারা পিসিবি সর্দি উপর চুবান হয় তারপর গলিত ঝাল মধ্যে ডুব, এবং তারপর দুই বায়ু ছুরি মধ্যে থেকে বোর্ড, একই সময়ে বাড়তি ঝাল মেটাল গর্ত একটি উজ্জ্বল, মসৃণ, অভিন্ন ঝাল লেপ ফলে দূর.
গোল্ড ফিঙ্গার, উদ্দেশ্য-পরিকল্পিত এজ সংযোগকারী, বোর্ড লিয়াজোঁ বিদেশী রপ্তানির যেমন সংযোগকারী চলা, এবং সেইজন্য প্রক্রিয়া ঠকানোর প্রয়োজন. তার উচ্চতর পরিবাহিতা এবং জারণ প্রতিরোধের কারণ স্বর্ণ বেছে নেওয়া হয়েছে. যাইহোক, কারণ স্বর্ণ খরচ প্রযোজ্য তাই উচ্চ ঠকাই, স্থানীয় স্বর্ণের প্রলেপ বা রাসায়নিকভাবে.

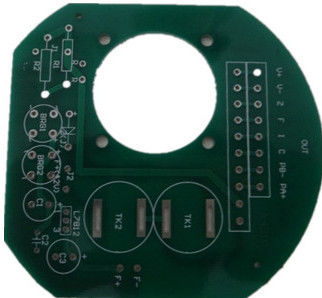

কাস্টম পিসিবি এইচডিআই 94v RoHS অনুবর্তী, Multilayer PCB বোর্ড দিয়ে 3oz কপার বেধ

Custom PCB HDI  94v RoHS , Multilayer PCB Board With 3oz Copper Thickness
Custom PCB HDI  94v RoHS , Multilayer PCB Board With 3oz Copper Thickness

বড় ইমেজ :  কাস্টম পিসিবি এইচডিআই 94v RoHS অনুবর্তী, Multilayer PCB বোর্ড দিয়ে 3oz কপার বেধ

পণ্যের বিবরণ:

Place of Origin: China
পরিচিতিমুলক নাম: HD-PCB
সাক্ষ্যদান: UL,ISO9001,TS16949.
Model Number: HDI PCB-1

প্রদান:

Minimum Order Quantity: No MOQ
মূল্য: Negotiation
Packaging Details: Packed in antistatic bag
বিস্তারিত পণ্যের বর্ণনা
লক্ষণীয় করা:

প্রোটোটাইপ PCB জালিয়াতি

,

উচ্চ ঘনত্ব ইন্টারকানেক্ট পিসিবি

কাস্টম পিসিবি এইচডিআই 94v RoHS অনুবর্তী, Multilayer PCB বোর্ড দিয়ে 3oz কপার বেধ

চটজলদি বিবরণ

পিসিবি প্রকার:

এইচডিআই পিসিবি

লেয়ার:

4 স্তর

ন্যূনতম .Line প্রস্থ / মহাশূন্য:

3mil / 3mil

ন্যূনতম. ব্যাস মাধ্যমে:

0.3

ফিনিস বেধ:

1.6 মিমি

সারফেস শেষ:

নিমজ্জন গোল্ড

আকার:

120 * 120mm

উপাদান:

ফ্রান্স -4

রঙ:

সবুজ

আবেদন:

ট্যাবলেট

বিবরণ

আমরা একটি পেশাদার এইচডিআই (উচ্চ ঘনত্ব ইন্টারকানেক্ট) সার্কিট বোর্ড উত্পাদন বেস আছে; আমরা এইচডিআই প্রযুক্তি R & D- প্রতি গুরুত্ব গ্রাহকের এইচডিআই প্রযুক্তির প্রয়োজনীয়তা সন্তুষ্ট করতে.

এইচডিআই PCBs আমরা অফার নিম্নলিখিত অত্যন্ত অনুরোধ বৈশিষ্ট্য অন্তর্ভুক্ত করা:

  • অন্ধ ও / বা সমাহিত করা VIAS
  • করেকিছু-ইন-প্যাড
  • পৃষ্ঠ থেকে VIAS পৃষ্ঠ মাধ্যমে
  • 20 উম সার্কিট জ্যামিতি
  • 30 উম অস্তরক স্তর
  • 50 উম লেজার VIAS
  • 125 উম আচমকা পিচ প্রক্রিয়াকরণ

আমাদের উচ্চ ঘনত্ব সার্কিট বোর্ড প্রযুক্তি ক্ষমতা ঠেলাঠেলি সহ শিল্পের একটি বড় সংখ্যা মধ্যে অ্যাপ্লিকেশন চালনা করা কিন্তু অর্ধপরিবাহী টেস্ট যন্ত্রপাতি, প্রতিরক্ষা, চিকিৎসা এবং মহাকাশ মধ্যে সীমাবদ্ধ থাকবে না আছে.

নীচে আমাদের সর্বশেষ কোন স্তর এইচডিআই প্রযুক্তি:

কারিগরী কেপেবিলিটিস

স্তর সংখ্যা

1, 2, 4 বা 6, পর্যন্ত 36 স্তর

আদেশ পরিমাণ

1 500,000

বোর্ড আকৃতি

আয়তক্ষেত্রাকার, বৃত্তাকার, স্লট, cutouts, জটিল, অনিয়মিত

বোর্ড টাইপ

অনমনীয়, নমনীয়, অনমনীয়-নমনীয়

বোর্ড উপাদান

FR4 কাচ epoxy, FR4 হাই TG, RoHS অনুবর্তী; অ্যালুমিনিয়াম, রজার্স, ইত্যাদি

বোর্ড কাটিয়া

শিয়ার, ভী স্কোর ট্যাব-নাস্তানাবুদ

বোর্ড বেধ

ফ্লেক্স, 0.2 ~ 6.0 মিমি, 0.01 ~ 0.25 "

কপার ওজন

1.0, 1.5, 2.0 অজ

ঝাল মাস্ক

ডাবল পার্শ্বযুক্ত সবুজ LPI, এছাড়াও লাল, সাদা, হলুদ, নীল, কালো সমর্থন

সিল্ক স্ক্রিন

ডাবল পার্শ্বযুক্ত বা একক- পার্শ্বযুক্ত, সাদা, হলুদ, কালো, বা নেতিবাচক

লাইন প্রস্থ কমপক্ষে সিল্ক স্ক্রিন

0,006 "বা 0.15mm

ম্যাক্স বোর্ড মাত্রা

45 এক্স 45 "বা 114 এক্স 114 সেমি

ন্যূনতম ট্রেস / ফাঁক

0,004 ", 0.1 মিমি, বা 4 mils

ন্যূনতম ড্রিল গর্ত ব্যাস

0,006 ", 0.15mm, বা 6 mils

সারফেস ফিনিস

HASL, Nickle, IMM গোল্ড, IMM টিনের, IMM সিলভার, OSP ইত্যাদি

বোর্ড বেধ সহনশীলতা

± 10%

কপার ওজন সহনশীলতা

0.25 রহমান ±

সংক্ষিপ্ত স্লট প্রস্থ

0.12 ", 3.0 মিমি, বা 120 mils

ভী স্কোর গভীরতা

বোর্ড বেধ 20-25%

গর্তের মধ্য দিয়ে প্রলেপ

হাঁ

বেসিনে গর্ত

হাঁ

ডিজাইন ফাইল ফরম্যাট

Gerber আরএস 274X, 274D, ঈগল এবং অটোক্যাড এর DXF, DWG

পিসিবি উত্পাদনের ফ্লো চার্ট

পরীক্ষার পদ্ধতি

আমরা কোনো PCB বোর্ড আউট গ্রেপ্তার আগে একাধিক মান নিয়ন্ত্রণের পদ্ধতি সঞ্চালন. এর মধ্যে রয়েছে:

  • চাক্ষুষ পরিদর্শন
  • পবিবহন সুবিধা দেওয়া সংস্থা তদন্ত
  • সাপে - নেউলে
  • impedance নিয়ন্ত্রণ
  • ঝাল-ক্ষমতা সনাক্তকরণ
  • ডিজিটাল metallograghic অনুবীক্ষণ যন্ত্র
  • AOI (অটোমেটেড অপটিক্যাল পরিদর্শন)

দ্রুত পালা সীসা বার

এইচডিআই পিসিবি উৎপাদনের জন্য, আমরা provid করতে 7 to10 দিন বার চারপাশে ঘুরিয়ে. Multilayer PCBs জন্য, fastestturnaround সময় স্তর এবং পরিমাণ সংখ্যার উপর নির্ভর করে.

পরিষেবা গ্যারান্টি

আমরা আমাদের সাধ্যমত পেশাগতভাবে প্রতিটি গ্রাহকের পরিবেশন করা, সত্য এবং বন্ধুত্বপূর্ণ নিশ্চিত করুন. আমরা সানন্দে আপনার প্রকল্পের পুনরায় কাজ করবে যদি আপনার প্রকল্পের 100% সন্তোষজনক নয়.

এখন একটি দ্রুত মূল্যউদ্ধৃতি পান

উপাদানের একটি বিলে পাঠানোর মাধ্যমে, Gerber ফাইল সমাবেশ অঙ্কন সহ এবং আমরা ঘন্টার মধ্যে আপনাকে ফেরত একটি উদ্ধৃতি থাকবে. শেনচেন hengda সঙ্গে তাহলে আর কখনোই লুকানো খরচ এবং আমাদের দাম খুব প্রতিযোগিতামূলক এবং যুক্তিসঙ্গত হয়.

যোগাযোগের ঠিকানা
PCB Board Online Marketplace

ব্যক্তি যোগাযোগ: Miss. aaa

টেল: 86 755 8546321

ফ্যাক্স: 86-10-66557788-2345

আমাদের সরাসরি আপনার তদন্ত পাঠান (0 / 3000)

পিসিবি নমুনা

আমরা ভাল মানের সরবরাহকারী এর নমনীয় PCB বোর্ড, Multilayer PCB বোর্ড, একক পার্শ্বযুক্ত পিসিবি চীন থেকে.
