ভূমিকা
Multilayer প্রিন্টেড সার্কিট বোর্ড (PCBs) জালিয়াতি প্রযুক্তির পরবর্তী প্রধান বিবর্তন প্রতিনিধিত্ব. ডবল পার্শ্বযুক্ত পুরনো ধাতুপট্টাবৃত বেস প্ল্যাটফর্ম থেকে একটি অত্যন্ত অত্যাধুনিক ও জটিল পদ্ধতি যে আবার সার্কিট বোর্ড ডিজাইনার interconnects এবং অ্যাপ্লিকেশন একটি গতিশীল পরিসীমা দেবে এসেছিলেন.
Multilayer সার্কিট বোর্ড আধুনিক কম্পিউটিং অগ্রগতিতে অপরিহার্য ছিল. Multilayer পিসিবি মৌলিক নির্মাণ এবং জালিয়াতি একটি ম্যাক্রো আকারের উপর মাইক্রো চিপ জালিয়াতি অনুরূপ. উপাদান সমন্বয় পরিসীমা বহিরাগত সিরামিক পূরণগুলি মৌলিক epoxy কাচ থেকে ব্যাপক. Multilayer সিরামিক, তামা, এবং অ্যালুমিনিয়াম উপর নির্মিত হতে পারে. ব্লাইন্ড এবং দাফন করা VIAS সাধারণভাবে প্রযুক্তির মাধ্যমে উত্পাদিত হয়, প্যাড সঙ্গে বরাবর.
উৎপাদন প্রক্রিয়া
1. রাসায়নিক ক্লিন
ভাল মানের etched প্যাটার্ন প্রাপ্ত করার জন্য, এটা প্রতিহত করা স্তর এবং স্তর পৃষ্ঠ, একটি স্তর বা একটি পৃষ্ঠ অক্সাইড স্তর, তেল, ধুলো, আঙ্গুলের ছাপ এবং অন্যান্য ময়লা একটি শক্তিশালী বন্ড নিশ্চিত করা অত্যাবশ্যক. অতএব, আগে প্রতিহত স্তর প্রথম বোর্ডের পৃষ্ঠ প্রয়োগ করা হয় এবং তামা ফয়েল পৃষ্ঠ কর্কশ স্তর পরিষ্কার একটি নির্দিষ্ট ডিগ্রী ছুঁয়েছে.
ইনার প্লেট: চার প্যানেল, ভিতরের (দ্বিতীয় ও তৃতীয় স্তর) প্রথম করতে হবে, শুরু. ভিত্তিক রজন তামা শীট যৌগিক ঊর্ধ্ব এবং নিম্ন উপরিভাগ ভেতরের শীট গ্লাস ফাইবার এবং epoxy গঠিত হয়.
2. কাটা শিট শুকনো ফিল্ম স্তরায়ণ
একটি photoresist লেপ: আমরা ভেতরের প্লেট আকৃতির করা প্রয়োজন, আমরা প্রথম ভিতরের স্তর শীট উপর শুষ্ক চলচ্চিত্র (প্রতিহত, photoresist) লাগিয়ে. শুষ্ক ছবিটি পলিয়েস্টার পাতলা ফিল্ম, একটি photoresist চলচ্চিত্র এবং একটি পলিথিন প্রতিরক্ষামূলক তিনটি অংশ গঠিত চলচ্চিত্র. যখন ফয়েল, একটি পলিথিন প্রতিরক্ষামূলক ফিল্ম দিয়ে শুরু শুষ্ক ফিল্ম বন্ধ peeled করা হয়, এবং তারপর তাপ এবং শুষ্ক ছবিতে চাপ অবস্থার অধীনে তামা উপর আটকানো হয়.
3. চিত্র প্রকাশ & চিত্র বিকাশ
এক্সপোজার: এই UV উদ্ভাস সালে photoinitiators হালকা মৌল, ভিত্তিগত photopolymerization ইনিশিয়েটরের এবং তারপর monomer একটি crosslinking প্রতিক্রিয়া জেনারেট polymerizing মধ্যে পচা, পলিমার গঠন প্রতিক্রিয়া পর লঘু ক্ষার দ্রবণে ব্যাখ্যাতীত বিরচন শুষে নিতে পারে. পলিমারাইজেসন কিছু সময়ের জন্য অবিরত করতে, যাতে প্রক্রিয়া স্থায়িত্ব নিশ্চিত করার জন্য, না এক্সপোজার পলিয়েস্টার ফিল্ম পরপরই বিছিন্ন করা পলিমারাইজেসন প্রতিক্রিয়া বেশী 15 মিনিট থাকতে হবে টুটা পলিয়েস্টার ফিল্ম উন্নয়নশীল সামনে এগিয়ে যেতে, এ.
ডেভেলপার: প্রতিক্রিয়া সক্রিয় গ্রুপ সমাধান একটি লঘু ক্ষার-দ্রবণীয় ব্যাপার দ্রবীভূত নিচে উৎপাদন সংবেদী সিনেমার অপ্রকাশিত অংশ, সংবেদী প্যাটার্ন অংশ crosslinking দ্বারা রেখে ইতিমধ্যে কঠিনীভূত
4. কপার এচ
নমনীয় মুদ্রিত বোর্ড বা মুদ্রিত বোর্ড উত্পাদন প্রক্রিয়া, তামা ফয়েল অংশ রাসায়নিক বিক্রিয়া, অপসারণ করা হবে না, তাই হিসাবে photoresist etched বজায় রাখা হয় না প্রভাব তলদেশে তামা একটি পছন্দসই সার্কিট প্যাটার্ন গঠন.
5. স্ট্রিপ প্রতিরোধ ও পোস্ট এচ পাঞ্চ & AOI পরিদর্শন ও অক্সাইড
চলচ্চিত্র উদ্দেশ্য বোর্ড স্তর প্রতিহত যাতে নিম্নলিখিত তামা উদ্ভাসিত ক্লিয়ারিং পর শিরোপা ধরে রাখার পাশাপাশি খোদাই হয়. "ফিল্ম ধাতুমল" ফিল্টার এবং রাসায়নিক পদ্ধতিতে ব্যবহার করা জিনিসকে আবার ব্যবহারের উপযোগী করে তোলা বর্জ্য সঠিকভাবে নিষ্পন্ন করা হইবে. যদি আপনি যান পরে চলচ্চিত্র সম্পূর্ণরূপে পরিষ্কার ধুয়ে যাবে, আপনি pickling না বিবেচনা করতে পারেন. অবশেষে, বোর্ড ওয়াশিং পরে, অবশিষ্ট আর্দ্রতা এড়াতে সম্পূর্ণ শুষ্ক.
6. prepreg সঙ্গে Layup
চাপ মেশিন পা ফেলার আগে প্রয়োজন Multilayer উপকরণ সব (Lay-আপ) প্যাক করার ভেতরের হাতল কাজ জারিত হয়েছে ছাড়াও প্রস্তুত ব্যবহার করতে, কিন্তু এখনও একটি প্রতিরক্ষামূলক চলচ্চিত্র (Prepreg) প্রয়োজন -. রজন কাচ তন্তু সংপৃক্ত. Laminations ভূমিকা বোর্ড থেকে স্তুপীকৃত এবং মেঝে প্লেটের মধ্যে স্থাপন করা একটি প্রতিরক্ষামূলক ফিল্ম আচ্ছাদিত একটি নির্দিষ্ট অনুক্রম হল.
7. তামা ফয়েল & ভ্যাকুয়াম স্তরায়ণ প্রেস Layup
তবক - ভেতরের শীট উপস্থাপন এবং তারপর উভয় পক্ষের তামার একটি স্তর, এবং তারপর Multilayer pressurization (প্রয়োজনীয় সময় তাপমাত্রা এবং চাপ এক্সট্রুশন পরিমাপ করতে একটি নির্দিষ্ট সময়সীমার মধ্যে) দিয়ে ঢেকে সমাপ্তির পর ঘরের তাপমাত্রা জুড়ান ছিল অবশিষ্ট একসঙ্গে একটি বহু স্তর শীট.
8. CNC ড্রিল
ভেতরের স্পষ্টতা অবস্থার অধীনে, CNC, তুরপুন তুরপুন মোড উপর নির্ভর করে. উচ্চ স্পষ্টতা তুরপুন, তা নিশ্চিত করার জন্য গর্ত সঠিক অবস্থানে রয়েছে.
9. Electroless কপার
অর্ডার স্তর (গর্ত metallization প্রাচীরের একটি অ পরিবাহী অংশ রজন এবং গ্লাস ফাইবার বান্ডিল) পরিণত করা যাবে মধ্যে দিয়ে গর্ত করার জন্য, গর্ত তামা পূরণ করা আবশ্যক. প্রথম পদক্ষেপ, গর্ত মধ্যে তামা কলাই একটি পাতলা স্তর এই প্রক্রিয়া সম্পূর্ণরূপে রাসায়নিক বিক্রিয়া হয়. 50 ইঞ্চি দশলক্ষ চূড়ান্ত ধাতুপট্টাবৃত তামা বেধ.
10. কাটা শিট ও শুকনো ফিল্ম স্তরায়ণ
Photoresist লেপ: আমরা photoresist বাইরের আবরণ মধ্যে এক আছে.
11. পুরোনো যাদুকর Expose & চিত্র বিকাশ
বাইরের এক্সপোজার এবং উন্নয়ন
12. কপার প্যাটার্ন ইলেক্ট্রো কলাই
এই একটি মাধ্যমিক তামা হয়ে গেছে, মূল উদ্দেশ্য পুরু তামা ও তামার VIAS লাইন ঘনিষ্ঠ করা হয়.
13. টিনের প্যাটার্ন ইলেক্ট্রো কলাই
এর মূল উদ্দেশ্য একটি শিল্পকর্মের, প্রতিহত রক্ষা ঢেকে তামা কন্ডাক্টর আক্রমণ করা হবে না তামার ক্ষারীয় জারা (সব তামা লাইন এবং VIAS অভ্যন্তরীণ সুরক্ষা) হয়.
14. স্ট্রিপ প্রতিরোধ
আমরা ইতিমধ্যে উদ্দেশ্য জানি, শুধু রাসায়নিক পদ্ধতি ব্যবহার, তামা পৃষ্ঠের উন্মুক্ত হয়.
15. কপার এচ
আমরা জানি যে, নিচে টিনের আংশিকভাবে etched ফয়েল রতগার.
16. LPI লেপ পার্শ্ব 1 & ট্যাক শুকনো & LPI লেপ পার্শ্ব 2 & ট্যাক শুকনো & চিত্র প্রকাশ & চিত্র বিকাশ ও তাপীয় নিরাময়ের ঝাল মাস্ক
ঝাল মাস্ক ব্যবহার প্যাড উন্মুক্ত হয়, এটা প্রায়ই বলেন যে সবুজ সবুজ তেল, তেল আসলে খনক হয় গর্ত, সবুজ তেল প্যাড এবং অন্যান্য উন্মুক্ত অঞ্চলে কভার করার প্রয়োজন হয় না. যথাযথ পরিচ্ছন্নতার একটি উপযুক্ত পৃষ্ঠ বৈশিষ্ট্য পেতে পারেন.
17. সারফেস ফিনিস
HASL ঝাল লেপ জন্য HAL (সাধারণভাবে করতো HAL হিসাবে পরিচিত) প্রক্রিয়া প্রথম তাপ বাতাসে একটি ছুরি প্রিন্টেড সার্কিট উপর বাড়তি ঝাল কমাইয়া দেত্তয়া সঙ্গে সংকুচিত হাওয়া দ্বারা পিসিবি সর্দি উপর চুবান হয় তারপর গলিত ঝাল মধ্যে ডুব, এবং তারপর দুই বায়ু ছুরি মধ্যে থেকে বোর্ড, একই সময়ে বাড়তি ঝাল মেটাল গর্ত একটি উজ্জ্বল, মসৃণ, অভিন্ন ঝাল লেপ ফলে দূর.
গোল্ড ফিঙ্গার, উদ্দেশ্য-পরিকল্পিত এজ সংযোগকারী, বোর্ড লিয়াজোঁ বিদেশী রপ্তানির যেমন সংযোগকারী চলা, এবং সেইজন্য প্রক্রিয়া ঠকানোর প্রয়োজন. তার উচ্চতর পরিবাহিতা এবং জারণ প্রতিরোধের কারণ স্বর্ণ বেছে নেওয়া হয়েছে. যাইহোক, কারণ স্বর্ণ খরচ প্রযোজ্য তাই উচ্চ ঠকাই, স্থানীয় স্বর্ণের প্রলেপ বা রাসায়নিকভাবে.
পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | Multilayer মুদ্রিত সার্কিট বোর্ড,কাস্টম PCB বোর্ড |
---|

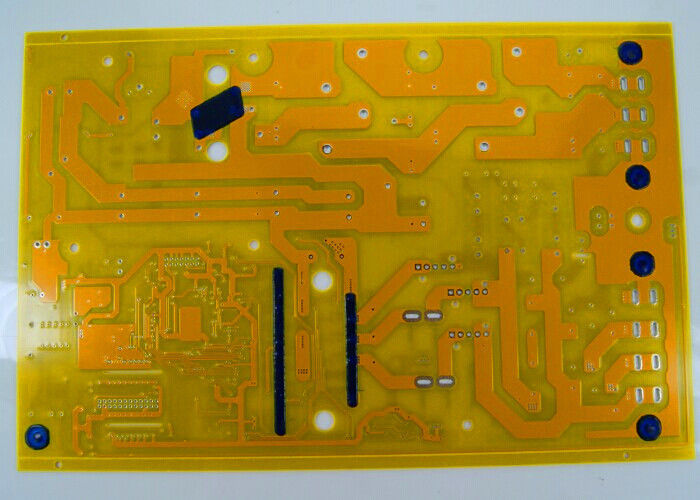

Peelable মাস্ক Multilayer PCB নির্মাণ / 3 OZ কপার সঙ্গে ডাবল লেয়ার PCB
কী বৈশিষ্ট্য / বিশেষ বৈশিষ্ট্য
সংখ্যা। স্তরসমূহের: | 2 |
ভাসমান উপাদান: | গ্লাস এপক্স্সি গ্রেড: টিডি সঙ্গে উচ্চ তাপমাত্রা FR4> 340 সি এবং টিজি> 170 সি ক্যাপাসিটি |
সারফেস শেষ: | HASL |
কপার বেধ: | 3 ওজ |
বোর্ড ঘনত্ব: | 1.6 মিমি (0.06২ ") |
বোর্ডের আকার: | 13 "× 8.6২5" |
মাস্ক রঙ: | হলুদ |
Silkscreen রঙ: | অ সঞ্চালক ইঙ্ক সঙ্গে ব্ল্যাক |
flammability: | UL 94V-0 |
গঠনপ্রণালী: | আইপিসি-এ -600 ও আইপিসি -601২ ক্লাস II-এর সাথে সম্মতি |
তাপ পরিবাহিতা | - |
ধারণক্ষমতা
উচ্চ নির্ভুলতা প্রোটোটাইপ | পিসিবি বাল্ক উত্পাদন | ||
সর্বোচ্চ স্তরসমূহ | 1-28 স্তর | 1-14 স্তরসমূহ | |
MIN লাইন প্রস্থ (মিল) | 3mil | 4mil | |
MIN লাইন স্থান (মিল) | 3mil | 4mil | |
মিনার মাধ্যমে (যান্ত্রিক ড্রিলিং) | বোর্ড মোটা .1.2 মিমি | 0.15mm | 0.2 |
বোর্ড মোটা ২.5 মিমি | 0.2 | 0.3 মিমি | |
বোর্ড বেধ> 2.5 মিমি | আসিফ রেশন 13: 1 | আসিফ রেশন 13: 1 | |
আস্পস রেশন | আসিফ রেশন 13: 1 | আসিফ রেশন 13: 1 | |
বোর্ড বেধ | MAX টি | 8mm | 7mm |
MIN এর | 2 স্তরসমূহ: 0.2 মিমি; 4 স্তরসমূহ: 0.35 মিমি; 6 স্তরসমূহ: 0.55 মিমি; 8 স্তরসমূহ: 0.7 মিমি; 10 স্তরসমূহ: 0.9 মিমি | 2 স্তরসমূহ: 0.2 মিমি; 4 স্তরসমূহ: 0.4 মিমি; 6 স্তরসমূহ: 0.6 মিমি; 8layers: 0.8 মিমি | |
MAX বোর্ড আকার | 610 * 1200mm | 610 * 1200mm | |
সর্বোচ্চ তামা বেধ | 0.5-6oz | 0.5-6oz | |
নিমজ্জন গোল্ড / গোল্ড মাপের পুরুত্ব | নিমজ্জন গোল্ড: Au, 1-8u " গোল্ড আঙুল: Au, 1-150 ইউ " গোল্ড ধাতুপট্টাবৃত: Au, 1-150u " নিকেল ধাতুপট্টাবৃত: 50-500u " | ||
হোল তামা পুরু | 25 মিটার 1 মিলিলা | 25 মিটার 1 মিলিলা | |
সহ্য | বোর্ড বেধ | বোর্ড মোটা .1.0 মিমি: +/- 0.1 মিমি 1.0 মিমি <বোর্ড পুরুত্ব ২.0 মিমি: +/- 10% বোর্ডের বেধ> 2.0 মিমি: +/- 8% | বোর্ড মোটা .1.0 মিমি: +/- 0.1 মিমি 1.0 মিমি <বোর্ড পুরুত্ব ২.0 মিমি: +/- 10% বোর্ডের বেধ> 2.0 মিমি: +/- 8% |
আউটলাইন সহনশীলতা | ≤100mm: +/- 0.1 মিমি 100 <≤300mm: +/- 0.15 মিমি > 300mm: +/- 0.2 | ≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15 মিমি > 300mm: +/- 0.2 | |
impedance | ± 10% | ± 10% | |
মিনি সোলার মাস্ক সেতু | 0.08 মিমি | 0.10 মিমি | |
Vias ক্ষমতা প্লাগিং | 0.25 মিমি - 0.60mm | 0.70mm - 1.00mm |
সুবিধা
1. কারখানার সরাসরি
2. ব্যাপক মানের নিয়ন্ত্রণ ব্যবস্থা
3. প্রতিযোগী মূল্য
4. দ্রুত মোচড়: যত দ্রুত 48 ঘন্টা।
5. সার্টিফিকেশন (ISO / UL E354810 / RoHS)
6. এক্সপোর্ট সেবা 8 বছর অভিজ্ঞতা
7. কোন MOQ / MOV
8. নির্ভরযোগ্য মানের: AOI (অটোমেটেড অপটিক্যাল ইন্সপেকশন), QA / QC, ফাঁকা অনুসন্ধান, ই-টেস্টিং ইত্যাদি
