নমনীয় PCB বোর্ড

ভূমিকা:

ফ্লেক্স PCBs, এছাড়াও নমনীয় মুদ্রিত সার্কিট বা নমনীয় ইলেকট্রনিক্স নামে পরিচিত, ডিজাইনার এবং ইঞ্জিনিয়ারদের জন্য বৃহত্তর অপশন প্রদান যখন ইলেকট্রনিক সার্কিট একত্রিতকরনের.

তারা নমনীয়, উচ্চ ক্ষমতা সম্পন্ন প্লাস্টিক উপাদান, সাধারণত polyimide, যা বোর্ড বক্র বা ব্যবহারের সময় "আনমন" করতে সক্ষম হবেন নির্মাণ করা হয়. এই নমনীয়তা তাদের অ্যাপ্লিকেশন বিস্তৃত ব্যবহার করার জন্য আপ প্রর্দশিত হবে.

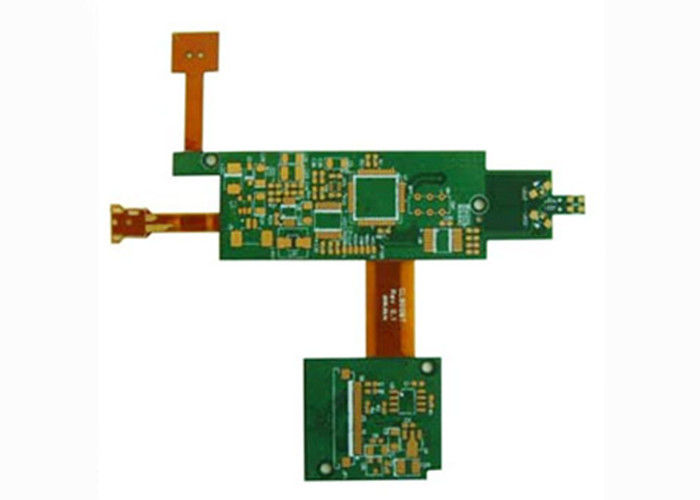

সিল্কসিন 6 লেয়ার অনমনীয় নমনীয় PCB মুদ্রিত সার্কিট বোর্ড আইসি / প্যাড সঙ্গে প্রস্তুতকারকের

Silkscreen 6 Layer Rigid Flexible PCB Printed Circuit Board Manufacturers with IC / PADs

বড় ইমেজ : সিল্কসিন 6 লেয়ার অনমনীয় নমনীয় PCB মুদ্রিত সার্কিট বোর্ড আইসি / প্যাড সঙ্গে প্রস্তুতকারকের

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	LT
সাক্ষ্যদান:	ISO 9001:2008, UL

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	কোনো MOQ
মূল্য:	USD
পরিশোধের শর্ত:	T/T, ওয়েস্টার্ন ইউনিয়ন, পে

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

উপাদান:	পলিমাইড, FR4	সারফেস কলাই:	Immersion সোনা
লেয়ার:	স্তর 6 গড়ে উঠে	ব্লিঙ্ক করা কার্সরের বোর্ড:	দৃঢ় PCB জন্য 1.6 মিমি, FPC জন্য 0.2 মি
ব্লিঙ্ক করা কার্সরের পয়সা:	1OZ	Soldermask:	সবুজ
লক্ষণীয় করা:	মুদ্রিত সার্কিট বোর্ড নির্মাণ , মুদ্রিত সার্কিট বোর্ড পি.সি.বি.

সিলস স্ক্রিন 6 লেয়ার অনমনীয় নমনীয় PCB মুদ্রিত সার্কিট বোর্ড আইসি / প্যাড সঙ্গে প্রস্তুতকারকের

মাল্টি লেয়ার নমনীয় সার্কিট একটি একক এবং / অথবা ডবল-পার্শ্বযুক্ত FR-4 clad উপাদান সম্মুখের তাপসেট আঠালো সঙ্গে স্তরিত একক এবং / বা ডবল পার্শ্বযুক্ত ফ্লেক্স সার্কিট একটি সমন্বয়। প্রতিটি এক মধ্যে নমনীয় অন্তরক স্তর সঙ্গে তিন বা তার অধিক নমনীয় পরিবাহী স্তর, যা গর্ত মাধ্যমে প্লেট (PTH) মাধ্যমে পরস্পর সংযুক্ত। স্তরগুলি ফ্লেক্স এলাকায় 1 থেকে 8 স্তর পর্যন্ত এবং কঠোর এলাকার 10 স্তর পর্যন্ত।

সামর্থ্য

		উচ্চ নির্ভুলতা প্রোটোটাইপ	পিসিবি বাল্ক উত্পাদন
সর্বোচ্চ স্তরসমূহ		1-28 স্তর	1-14 স্তরসমূহ
MIN লাইন প্রস্থ (মিল)		3mil	4mil
MIN লাইন স্থান (মিল)		3mil	4mil
মিনার মাধ্যমে (যান্ত্রিক ড্রিলিং)	বোর্ড মোটা .1.2 মিমি	0.15mm	0.2
	বোর্ড মোটা ২.5 মিমি	0.2	0.3 মিমি
	বোর্ড বেধ> 2.5 মিমি	আসিফ রেশন 13: 1	আসিফ রেশন 13: 1
আস্পস রেশন		আসিফ রেশন 13: 1	আসিফ রেশন 13: 1
বোর্ড বেধ	MAX টি	8mm	7mm
বোর্ড বেধ	MIN এর	2 স্তরসমূহ: 0.2 মিমি; 4 স্তরসমূহ: 0.35 মিমি; 6 স্তরসমূহ: 0.55 মিমি; 8 স্তরসমূহ: 0.7 মিমি; 10 স্তরসমূহ: 0.9 মিমি	2 স্তরসমূহ: 0.2 মিমি; 4 স্তরসমূহ: 0.4 মিমি; 6 স্তরসমূহ: 0.6 মিমি; 8layers: 0.8 মিমি
MAX বোর্ড আকার		610 * 1200mm	610 * 1200mm
সর্বোচ্চ তামা বেধ		0.5-6oz	0.5-6oz
নিমজ্জন গোল্ড / গোল্ড মাপের পুরুত্ব		নিমজ্জন গোল্ড: Au, 1-8u " গোল্ড আঙুল: Au, 1-150 ইউ " গোল্ড ধাতুপট্টাবৃত: Au, 1-150u " নিকেল ধাতুপট্টাবৃত: 50-500u "
হোল তামা পুরু		25 মিটার 1 মিলিলা	25 মিটার 1 মিলিলা
সহ্য	বোর্ড বেধ	বোর্ড মোটা .1.0 মিমি: +/- 0.1 মিমি 1.0 মিমি <বোর্ড পুরুত্ব ২.0 মিমি: +/- 10% বোর্ডের বেধ> 2.0 মিমি: +/- 8%	বোর্ড মোটা .1.0 মিমি: +/- 0.1 মিমি 1.0 মিমি <বোর্ড পুরুত্ব ২.0 মিমি: +/- 10% বোর্ডের বেধ> 2.0 মিমি: +/- 8%
	আউটলাইন সহনশীলতা	≤100mm: +/- 0.1 মিমি 100 <≤300mm: +/- 0.15 মিমি > 300mm: +/- 0.2	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15 মিমি > 300mm: +/- 0.2
	impedance	± 10%	± 10%
মিনি সোলার মাস্ক সেতু		0.08 মিমি	0.10 মিমি
Vias ক্ষমতা প্লাগিং		0.25 মিমি - 0.60mm	0.70mm - 1.00mm
