PCB বোর্ড জন্য পরীক্ষার পদ্ধতি
--- আমরা একাধিক মানের কোনো PCB বোর্ড আউট জাহাজীকরণ আগে আশ্বস্ত পদ্ধতি সঞ্চালন. এর মধ্যে রয়েছে:
* চাক্ষুষ পরিদর্শন
* উড়ন্ত প্রোব
* সাপে - নেউলে
· * Impedance নিয়ন্ত্রণ
· * ঝাল-ক্ষমতা সনাক্তকরণ
* ডিজিটাল metallograghic অনুবীক্ষণ যন্ত্র
· * AOI (অটোমেটেড অপটিক্যাল পরিদর্শন)
পিসিবি উৎপাদন জন্য বিস্তারিত শর্তাবলী
--- Pcb সমাবেশ জন্য প্রযুক্তিগত প্রয়োজনীয়তা:
* পেশাগত সারফেস মাউন্ট ও মাধ্যমে- গর্ত ঝালাই প্রযুক্তি
* 1206,0805,0603 উপাদান শ্রীমতি প্রযুক্তি মত বিভিন্ন মাপ
* আইসিটি (সার্কিট টেস্ট), FCT (ক্রিয়ামূলক সার্কিট টেস্ট) প্রযুক্তি.
উল, সিই, FCC, RoHS অনুমোদন সঙ্গে * PCB পরিষদ
* শ্রীমতি জন্য নাইট্রোজেন গ্যাস ঝালাই প্রযুক্তি.
* উচ্চ স্ট্যান্ডার্ড শ্রীমতি ও ঝাল অ্যাসেম্বলি লাইন
* উচ্চ ঘনত্ব পরস্পরের বোর্ড বসানো প্রযুক্তি ক্ষমতা.
পৃষ্ঠ চিকিত্সা
লিড বিনামূল্যে জন্য HAL
গোল্ড (1-30 মাইক্রো ইঞ্চি)
OSP
সিলভার কলাই
বিশুদ্ধ টিনের কলাই
নিমজ্জন টিনের
নিমজ্জন গোল্ড
সোনার আঙ্গুল
অন্যান্য সার্ভিস:
ক) আমরা রজার্স, Teflon, taconic, FR-4 উচ্চ TG, স্টক সিরামিক যেমন অনেক বিশেষ উপাদান আছে. আমাদের আপনার জিজ্ঞাসা পাঠাতে আপনাকে স্বাগতম.
খ) আমরা গুন উপাদান, PCB নকশা, পিসিবি কপি পিসিবি অঙ্কন, PCB সমাবেশ, and so on প্রদান.
পণ্যের বিবরণ:
প্রদান:
|
লক্ষণীয় করা: | উচ্চ ক্ষমতা PCB,ক্রি LED পিসিবি |
---|

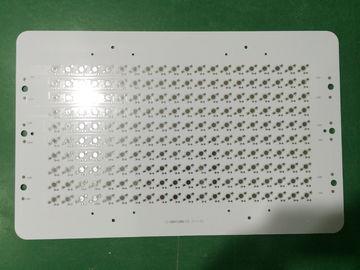

উচ্চ ক্ষমতা পেশাগত FR4 / CEM1 / CEM3 বেস সঙ্গে PCB বোর্ড একা সাইড LED
পেশাগত পিসিবি উৎপাদন
বেস উপাদান: অ্যালুমিনিয়াম / FR4 / CEM1 / CEM3
লেয়ার: 1 টি স্তর / 2 স্তর
বোর্ড বেধ: 0.3-3mm
Min.Board মাত্রা: 4x4mm
Max.Board মাত্রা: 1500x600mm
কপার স্তর: 1oz / 2oz / 3oz
ঝাল মাস্ক: সাদা / কালো / নীল / লাল
Silkscreen: কালো / শ্বেতাঙ্গ
সারফেস ফিনিস: এলএফ করতো HAL / করতো HAL / OSP / গোল্ড নিমজ্জন / সিলভার কলাই
রূপরেখা প্রোফাইল CNC, রাউটিং / ভী কাট / Punching
পরামিতি সব কাস্টমাইজ করা যাবে না!
পেশাগত PCB পরিষদ:
পেশাগত সারফেস মাউন্ট ও মাধ্যমে- গর্ত ঝালাই প্রযুক্তি.
1206,0805,0603 উপাদান শ্রীমতি প্রযুক্তি মত বিভিন্ন মাপ.
আইসিটি (সার্কিট টেস্ট), FCT (ক্রিয়ামূলক সার্কিট টেস্ট) প্রযুক্তি.
উল, সিই, FCC, RoHS অনুমোদন সঙ্গে PCB পরিষদ.
শ্রীমতি জন্য নাইট্রোজেন গ্যাস ঝালাই প্রযুক্তি.
উচ্চ স্ট্যান্ডার্ড শ্রীমতি ও ঝাল অ্যাসেম্বলি লাইন.
উচ্চ ঘনত্ব পরস্পরের বোর্ড বসানো প্রযুক্তি ক্ষমতা.
আপনার জন্য পিসিবি একত্র Plz এখানে ক্লিক
আমাদের গুণ থাকা প্রয়োজন:
আমরা এখন আন্তর্জাতিক মানের সিস্টেম বাস্তবায়ন করছে অন্তর্ভুক্ত: উল (E465880), TS16949, ISO14001, ISO9001
কোয়ালিটির লক্ষ্য:
প্রসবের সময়: ≥98%;
ডবল লেয়ার বোর্ড গ্রহণযোগ্যতা: ≥97%
চার স্তর বোর্ড গ্রহণযোগ্যতা: ≥95%
ছয়-স্তর বোর্ড গ্রহণযোগ্যতা: ≥92%
আট স্তর বোর্ড গ্রহণযোগ্যতা: ≥88%
দশ-স্তর বোর্ড গ্রহণযোগ্যতা: ≥85%
গ্রাহক সন্তুষ্টি: ≥98%
অভিযোগ হার / প্রত্যাখ্যান হার: ≤ 1%
আমাদের পরিবেশ নীতি:
আমরা প্রতিশ্রুতিবদ্ধ:
পরিবেশগত নিয়মকানুন মেনে চলতে
কোনো পরিবেশগত দুর্ঘটনা প্রতিরোধ
দূষণ রোধ ও অপচয় কমানোর
সম্পদ খরচ কমান
শিক্ষা পরিবেশ রক্ষার সচেতনতা আমাদের কর্মচারী
পরিবেশগত ম্যানেজমেন্ট সিস্টেম সেট আপ করুন এবং পরিবেশ নীতি জোরদার
RoHS অনুবর্তী সম্মতি এবং সীসা মুক্ত
অ্যাপ্লিকেশন
এটা 2835,5630,3014,5050,3525, ক্রি, Nichia, Osram এলইডি ব্যবহার হতে পারে
LED আলো সব ধরণের জন্য
লিড টাইম
নমুনা: 3-4 দিন
ভর উত্পাদনের: 7-15 দিন (পরিমাণ উপর নির্ভর করে)
পরিশোধের শর্ত
T / টি, ওয়েস্টার্ন ইউনিয়ন
প্যাকিং এবং চালান
শক্ত কাগজ মধ্যে ভ্যাকুয়াম প্যাকেজ

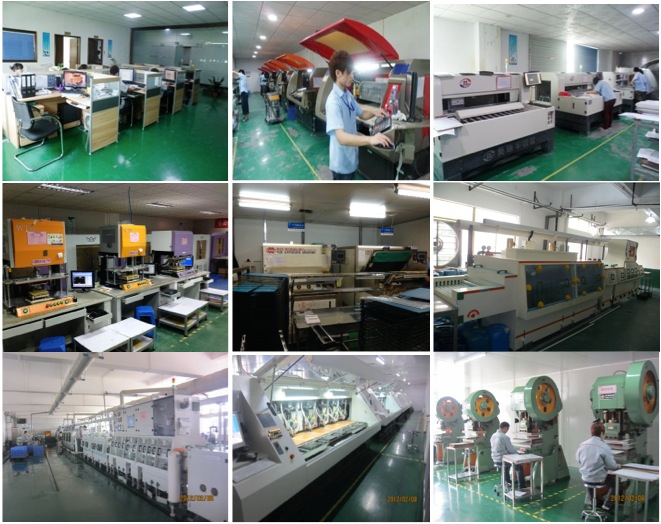

কারখানার ক্ষমতা
পদ | উত্পাদন ক্ষমতা |
পৃষ্ঠ চিকিত্সা | OSP |
পিসিবি লেয়ার প্রকার | একা পার্শ্ব, ডাবল পার্শ্ব |
সর্বোচ্চ. ওয়ার্কিং প্যানেল ফাইলের আকার | 1500mm * 600mm |
ন্যূনতম. ওয়ার্কিং প্যানেল ফাইলের আকার | 4mm * 4mm |
আওয়ামী লীগ স্তর বেধ | 0.3-4mm |
ন্যূনতম. কন্ডাকটর প্রস্থ | 0.15mm |
ন্যূনতম. কন্ডাকটর ব্যবধান | 0.15mm |
ন্যূনতম. তুরপুন গর্ত আকার | 0.2 |
প্লেট বেধ সহনশীলতা | ± 0.1 মিমি |
সমাপ্ত প্যানেল সহনশীলতার | ± 0.1 মিমি |
ভী কাটা সারিবদ্ধতা | ± 0.1 মিমি |
হোল দিয়া সহনশীলতার | ± 0.05 মিমি |
হোল অবস্থান সহনশীলতা | ± 0.076mm |
সমাপ্ত কপার বেধ | 35um-105um (1oz-6oz) |
কাটা অধীনে শিল্পকর্মের | > / = 2.0 |
PTH & প্যানেল কলাই একরূপতা | > 90% |
Eing / ফ্ল্যাশ গোল্ড বেধ | 1-5u ' |
ঝাল মাস্ক বেধ | 15um-35um |
ন্যূনতম. ঝাল মাস্ক সেতু | 0.076mm (3mil) |
সিল্ক স্ক্রিন | সাদা / কালো (আপনার প্রয়োজনীয়তা উপর নির্ভর করে) |
তাপ পরিবাহিতা | 1.0 ~ 20W / এমকে |
প্রতিরোধ ভোল্টেজ | এসি 2000V, ডিসি 1500 ~ 4000V |
JHD পিসিবি কোম্পানি ওভারভিউ
পেশাদারী আলো মেলায় JHD পিসিবি
ক্রয় টিপস
একটি. আপনি আমাদের পিসিবি ক্রয় করতে চান, আপনি একটি আনুষ্ঠানিক Gerber ফাইল বা * .pcb ফাইল বা যে মত কিছু প্রদান করা উচিত.
খ. আপনি বৃহৎ পরিমাণ দ্বারা ক্রয় করতে চান তাহলে, SQM দ্বারা জিজ্ঞাসা করুন.
গ. আপনি PCBA ক্রয় করতে চান তাহলে, আপনি Gerber ফাইল, * .pcb ফাইল, BOM তালিকা ইত্যাদি প্রদান করা উচিত
ঘ. আপনার জন্য কিছু exsited PCB বোর্ড পুনর্গঠন করতে চান তাহলে, প্রথমে খুব স্পষ্ট ছবি প্রদান করুন, তারপর যদি আপনি আমাদের অনুমান উদ্ধৃতি দিয়ে সন্তুষ্ট হয়, তাহলে আমাদের আসল জিনিস পাঠাতে, তাই আমরা আপনার জন্য এটা ক্লোন করতে পারেন.
ই. উপরের কোনটিই আপনি সাহায্য করতে পারেন, আমাদের দ্বারা স্কাইপ, কিউকিউ বা ইমেল সরাসরি যোগাযোগ করুন. আমরা খুব প্রশ্ন আপনি জিজ্ঞাসা উত্তর আনন্দিত, আপনার সন্তুষ্টি আমাদের চূড়ান্ত গন্তব্য.
JHD পিসিবি আপনার অদূর ভবিষ্যতে নির্ভরযোগ্য অংশীদার হতে চাই!
