ডবল পার্শ্বযুক্ত পিসিবি

ভূমিকা

ডাবল পার্শ্বযুক্ত সার্কিট বোর্ড উপায়ে একটি ডবল পার্শ্বযুক্ত তামা, এবং metallized গর্ত আছে, যে ডবল পার্শ্বযুক্ত তামা, এবং তামা গর্ত ভিতরে আছে

উভয় পক্ষই ডবল তারের বোর্ড আছে, কিন্তু উভয় পক্ষের তারের ব্যবহার করতে. উভয় পক্ষই উপযুক্ত বৈদ্যুতিক সংযোগ দিয়ে রুমে করতে হবে. এই সার্কিট নামক VIAS মধ্যে "সেতু". কৌশল পূর্ণ বা গর্ত দিয়ে আবরিত পিসিবি, ধাতু, উভয় পক্ষের কন্ডাক্টর সংযুক্ত করা যেতে পারে, যা গর্ত. কারণ ডুয়াল প্যানেল এলাকা দুইবার হিসাবে একক প্যানেলের চেয়ে বড়, সিঙ্গল প্যানেল তারের সমাধানের ডবল প্যানেল (গর্ত অন্য দিকে পরিণত করা যাবে) অসুবিধার কারণে staggered, এটা একক চেয়ে আরো জটিল ব্যবহারের জন্য আরো উপযুক্ত -panel সার্কিট.

সুবিধাদি

তারের সুবিধাজনক, সহজ, শ্রমঘন তারের ছোট খাটো লাইন দৈর্ঘ্য: সিঙ্গল বোর্ডের সঙ্গে তুলনা করলে.

ডাবল সার্কিট বোর্ড ডিজাইন করার জন্য প্রয়োজনীয় পদক্ষেপ

1. সার্কিট পরিকল্পনার প্রস্তুতি নিন

2. একটি নতুন ফাইল এবং লোড পিসিবি কম্পোনেন্ট প্যাকেজ লাইব্রেরি তৈরি করুন

3, বোর্ড পরিকল্পনা

4, মধ্যে নেটওয়ার্কের টেবিল এবং উপাদান

5, স্বয়ংক্রিয় বিন্যাস উপাদান

6, লেআউট সমন্বয়

7, নেটওয়ার্ক ঘনত্ব বিশ্লেষণ

8, তারের নিয়ম সেট

9, স্বয়ংক্রিয় রাউটিং

10, নিজে তারের সমন্বয়

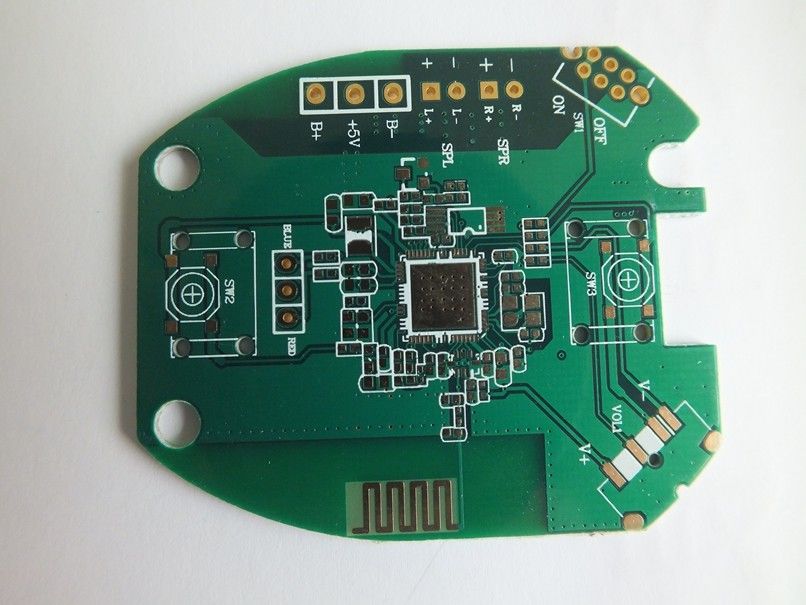

HASL করতো HAL 2Layer ডাবল পার্শ্বযুক্ত পিসিবি BGA ঝালাই 2L - 16L, পিসিবি অনমনীয় প্লেট

HASL HAL 2Layer Double Sided PCB BGA Soldering 2L - 16L , PCB Rigid Plate

বড় ইমেজ : HASL করতো HAL 2Layer ডাবল পার্শ্বযুক্ত পিসিবি BGA ঝালাই 2L - 16L, পিসিবি অনমনীয় প্লেট

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	SYF
সাক্ষ্যদান:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
মডেল নম্বার:	SYF-048

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	10pcs
মূল্য:	Negotiation
প্যাকেজিং বিবরণ:	বাহ্য পিচবোর্ড শক্ত কাগজ সঙ্গে ভিতরের vaccum বস্তাবন্দী
ডেলিভারি সময়:	6-8 দিনের
পরিশোধের শর্ত:	L/সি, T/T, পে
যোগানের ক্ষমতা:	প্রতি মাসে 1 মিলিয়ন টুকরা
চরিত্রগত পরিষেবা:	ODM/OEM/PCBA
1 বৈশিষ্ট্য:	Gerber ফাইল দরকার
2 টি বৈশিষ্ট্য:	100% ই-পরীক্ষা
বৈশিষ্ট্য 3:	মান গ্যারান্টি এবং পেশাদারী পরে-বিক্রয় পরিষেবা

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

লক্ষণীয় করা:

ডবল পার্শ্বযুক্ত প্রিন্টেড সার্কিট বোর্ড

প্রোটোটাইপ প্রিন্টেড সার্কিট বোর্ড

HASL করতো HAL 2Layer ডাবল পার্শ্বযুক্ত পিসিবি BGA ঝালাই 2L - 16L, পিসিবি অনমনীয় প্লেট

পণ্য বিবরণ
কাঁচামাল	ফ্রান্স-4 (TG 180 পাওয়া যায়)
লেয়ার গণ্য	2-লেয়ার
বোর্ড বেধ	2.0 মিমি
কপার বেধ	2.0oz
সারফেস সমাপ্ত	ENIG
ঝাল মাস্ক	সবুজ
silkscreen	সাদা
ন্যূনতম. ট্রেস প্রস্থ / ব্যবধান	0,075 / 0.075mm
ন্যূনতম. গর্তের আকার	0.25
হোল ওয়াল কপার বেধ	≥20μm
মাপা	300 × 400mm
প্যাকেজিং	ইনার: ভ্যাকুয়াম-বস্তাবন্দী নরম প্লাস্টিক বেল মধ্যে বাইরের: ডবল straps সঙ্গে পিচবোর্ড কার্টুনগুলি
আবেদন	যোগাযোগ, অটোমোবাইল, সেল, কম্পিউটার, শিক্ষক
সুবিধা	প্রতিযোগী মূল্য, দ্রুত ডেলিভারি, ই এম ও ODM থেকে ইনকয়েরি, বিনামূল্যে নমুনা,
বিশেষ প্রয়োজনীয়তা	কবর ব্লাইন্ড করেকিছু, Impedance কন্ট্রোল, করেকিছু প্লাগ, BGA ঝালাই এবং গোল্ড ফিঙ্গার গ্রহণযোগ্য
সাক্ষ্যদান	উল, ISO9001: 2008, ROHS, নাগালের, SGS হ্যালোজেন -বিনামূল্যে

পিসিবি উৎপাদনের সামর্থ্য
প্রক্রিয়া ইঞ্জিনিয়ার	ITEMS আইটেম	উৎপাদন সক্ষমতা ম্যানুফ্যাকচারিং সামর্থ্য
ফলকিত	আদর্শ	ফ্রান্স -1, ফ্রান্স-5, ফ্রান্স -4 উচ্চ- TG, রজার্সের Isola, ITEQ, অ্যালুমিনিয়াম, CEM -1 CEM -3 TACONIC, Arlon, Teflon
ফলকিত	বেধ	0.2 ~ 3.2mm
উত্পাদনের ধরণ	লেয়ার গণ্য	2L-16L
উত্পাদনের ধরণ	পৃষ্ঠ চিকিত্সা	করতো HAL, গোল্ড, নিমজ্জন গোল্ড, OSP, নিমজ্জন সিলভার, নিমজ্জন টিনের বিনামূল্যে জন্য HAL লিড
কাটা স্তরায়ণ	সর্বোচ্চ. ওয়ার্কিং প্যানেল আকার	1000 × 1200mm
ভিতরের স্তর	অভ্যন্তরীণ কোর বেধ	0.1 ~ 2.0 মিমি
	অভ্যন্তরীণ প্রস্থ / ব্যবধান	কমপক্ষে: 4 / 4mil
	অভ্যন্তরীণ কপার বেধ	1.0 ~ 3.0oz
মাত্রা	বোর্ড বেধ সহনশীলতা	± 10%
মাত্রা	Interlayer সারিবদ্ধতা	± 3mil
তুরপুন	তৈয়ার প্যানেল ফাইলের আকার	সর্বোচ্চ: 650 × 560mm
	তুরপুন ব্যাসার্ধ	≧ 0.25
	গর্ত ব্যাস সহনশীলতা	± 0.05 মিমি
	হোল অবস্থান সহনশীলতা	± 0.076mm
	Min.Annular রিং	0.05 মিমি
PTH + + প্যানেল কলাই	হোল ওয়াল তামা বেধ	≧ 20um
PTH + + প্যানেল কলাই	একরূপতা	≧ 90%
বাইরের স্তর	ট্র্যাক প্রস্থ	কমপক্ষে: 0.08 মিমি
বাইরের স্তর	ট্র্যাক ব্যবধান	কমপক্ষে: 0.08 মিমি
প্যাটার্ন কলাই	সমাপ্ত কপার বেধ	1oz ~ 3oz
EING / ফ্ল্যাশ গোল্ড	নিকেল বেধ	2.5um ~ 5.0um
EING / ফ্ল্যাশ গোল্ড	গোল্ড বেধ	0.03 ~ 0.05um
ঝাল মাস্ক	বেধ	15 ~ 35um
ঝাল মাস্ক	ঝাল মাস্ক সেতু	3mil
কিংবদন্তী	লাইনের প্রস্থ / পংক্তি ব্যবধান	6 / 6mil
সোনার আঙ্গুল	নিকেল বেধ	≧ 120u "
সোনার আঙ্গুল	গোল্ড বেধ	1 ~ 50u "
হট এয়ার শ্রেনী	টিনের বেধ	100 ~ 300u "
প্রমাথী	মাত্রা সহনশীল	± 0.1 মিমি
	স্লট সাইজ	কমপক্ষে: 0.4 মিমি
	কর্তনকারী ব্যাসার্ধ	0.8 ~ 2.4 মিমি
punching	রূপরেখা সহনশীলতার	± 0.1 মিমি
punching	স্লট সাইজ	কমপক্ষে: 0.5 মিমি
ভী কাটা	ভী কাটা মাত্রা	কমপক্ষে: 60mm
	কোণ	15 ° 30 ° 45 °
	বেধ সহনশীলতা থাকা	± 0.1 মিমি
Beveling	Beveling মাত্রা	30 ~ 300mm
পরীক্ষা	টেস্টিং ভোল্টেজ	250V
পরীক্ষা	Max.Dimension	540 × 400mm
impedance কন্ট্রোল	সহ্য	± 10%
দৃষ্টিভঙ্গি রেশন		12: 1
লেসার তুরপুন সাইজ		4mil (0.1 মিমি)
বিশেষ প্রয়োজনীয়তা		কবর ব্লাইন্ড করেকিছু, Impedance কন্ট্রোল, করেকিছু প্লাগ, BGA ঝালাই এবং গোল্ড ফিঙ্গার গ্রহণযোগ্য
ই এম ও ODM থেকে ইনকয়েরি পরিষেবা		হাঁ

চটজলদি বিবরণ

500 টির বেশি কর্মীদের সঙ্গে চীন মধ্যে বৃহত্তম পিসিবি (প্রিন্টেড সার্কিট বোর্ড) নির্মাতারা এক.
20 বছর অভিজ্ঞতার সঙ্গে চীন মধ্যে পেশাদারী পিসিবি নির্মাতাদের এক.
ISO9001 এর সার্টিফিকেশন: 2008, উল, সিই, ROHS, নাগালের, হ্যালোজেন -বিনামূল্যে শোভনীয়ও নয়.
SYF দ্বারা উত্পাদিত পিসিবি সব ধরণের জন্য প্রতিযোগী মূল্য সঙ্গে ভাল মানের.
সমাবেশ সঙ্গে পিসিবির ওয়ান স্টপ সার্ভিস আমাদের গ্রাহকদের সরবরাহ করা হয়.
দ্রুত প্রতিক্রিয়া সঙ্গে সর্বোত্তম সেবা সবসময় আমাদের গ্রাহকদের জন্য উপলব্ধ করা হয়.
পৃষ্ঠ ফিনিস সব ধরনের যেমন ENIG, OSP.Immersion সিলভার, নিমজ্জন টিনের, নিমজ্জন গোল্ড, লিড বিনামূল্যে HASL, করতো HAL হিসাবে, গৃহীত হয়েছে.
উন্নত উত্পাদন সরঞ্জাম জাপান ও জার্মানি, যেমন পিসিবি স্তরায়ণ মেশিন, CNC, তুরপুন মেশিন, অটো-PTH লাইন, AOI (স্বয়ংক্রিয় অপটিক ইন্সপেকশন), প্রোব উড়ন্ত মেশিন ইত্যাদি থেকে আমদানি করা.
BGA, অন্ধ ও সমাধিস্থল Vias এবং Impedence কন্ট্রোল গৃহীত হয়েছে.
